HORIBA STEC 微小液体质量流量计LF-F 质量流量控制器LV-F,具备独特冷却测试方式的液体质量流量计，可精确
检测低沸点和高粘度液体的流量，仪器内部进行超洁净处理并符合 RoHaS 环境标准
微小液体质量流量计LF-F
|
微小液体质量流量控制器LV-F
|
提供超低微小流量检测
|
提供超低微小流量控制
|
可精准检测低沸点和高粘度液液体
|
可精准控制低沸点和高粘度液液体
|
抗压性：10MPa
|
抗压性：10MPa
|
超洁净
|
超洁净
|
质量流量控制器
|
型 号
|
LV-F20 (PO/MO)
|
LV-F30 (PO/MO)
|
LV-F40 (PO/MO)
|
LV-F50 (PO/MO)
|
LV-F60 (PO/MO)
|
|
全标度流量(g/min)
|
0.02/0.05/0.1
|
0.2/0.5
|
1/2/5
|
10/20
|
50/100
|
|
检测控制
范围
|
5〜100% F.S.
|
|
对象液体
种类*1
|
可腐蚀不锈钢的HCl.HF等液体除外。
|
|
液体
粘度*2
|
低于 0.01 Pa·s (10cp)
|
|
精度*3
|
±1% F.S.
|
|
直线性*3
|
±0.5% F.S.
|
|
重复性*3
|
±0.5% F.S.
|
|
响应精度
|
3秒以内(T98)
|
2秒以内(T98)
|
|
使用环境
温度*4
|
5〜50℃(15〜45℃精度的确保)
|
|
温度影响
Span
|
±0.1%F.S./℃
|
|
工作差
压值*5
|
0.05〜0.3MPa
|
|
耐 压
|
1MPa
|
|
压力损失
|
ー
|
|
流量设定
信号
|
模拟：0.25〜5 VDC(输入阻抗1MΩ以上)数字式：RS485(F-Net通信协议)
|
|
流量输出
信号
|
模拟：0〜5 VDC(*小负荷电阻2kΩ)数字式：RS485(F-Net通信协议)
|
|
驱动电源
|
+15 V ±5%, 200 mA -15 V ±5%, 200 mA
|
|
外部泄漏
规 格
|
PO类型：1×10-8Pa•m3/s (He) MO类型：5×10-12Pa•m3/s (He)
|
|
接液部材质
|
PO类型：SUS316L，Ni，PTFE，PFA MO类型：SUS316L，Ni
|
|
标准接头
|
1/16”，1/8”卡套；
1/8”VCR
1/8”VCR
1/8”VCR
|
1/8”SWL类型，1/8”VCR类型
|
1/4”SWL类型1/4”VCR类型
|
质量流量计
|
型 号
|
LF-F20M-A
|
LF-F30M-A
|
LF-F40M-A
|
LF-F50M-A
|
LF-F60M-A
|
|
全标度流量(g/min)
|
0.02/0.05/0.1
|
0.2/0.5
|
1/2/5
|
10/20
|
50/100
|
|
检测控制范围
|
5〜100% F.S.
|
|
对象液体种类*1
|
可腐蚀不锈钢的HCl.HF等液体除外
|
|
液体粘度*2
|
不高于 0.1 Pa·s (100cp)
|
|
精度*3
|
±1% F.S.
|
|
直线性*3
|
±0.5% F.S.
|
|
重复性*3
|
±0.5% F.S.
|
|
响应精度
|
3秒以内(T98)
|
2秒以内(T98)
|
|
使用环境温度*4
|
5〜50℃(15〜45℃精度的确保)
|
|
温度影響Span
|
±0.1%F.S./℃
|
|
工作差压值值*5
|
不高于5MPa (视为流量计) / 50〜300kPa (with piezo控制阀)
|
|
耐压
|
10MPa (视为流量计)
|
|
压力損失
|
不高于 500Pa
|
|
流量设定信号
|
模拟：0.25〜5 VDC(输入阻抗1MΩ以上)数字式：RS485(F-Net通信协议)
|
|
流量输出信号
|
模拟：0〜5 VDC ；数字式：RS485(F-Net通信协议)
|
|
驱动电源
|
+15 V ±5%, 200 mA -15 V ±5%, 200 mA
|
|
外部泄漏规格
|
5×10-12Pa·m3/s (He)
|
|
接液部材质
|
SUS316L, Ni
|
|
标准接头
|
1/16”，1/8”SWL类型，1/8”VCR类型
|
1/8”SWL类型，1/8”VCR类型
|
1/4”SWL类型1/4”VCR类型
|
*1：LF-F/LV-F系列质量流量控制器利用1种液体进行了流量校正(请预先指定所使用 的液体。)
・不能检测含有固体物的液体。
・如果混合液中混合比会发生变化时，请预先进行咨询协商。
・LV-F系列质量流量控制器如果在对象液体中含有粒子等时，请在一次端(入口端)安装0.2μm(Abs.)以下的过滤器。
*2：LF-F类型质量流量控制器根据流量量程，可以适用到 *大值，0.1Pa•s。有关高粘度的液体请预先进行咨询协商。
*3： 以SEMI E56-1296为准。
*4： 进行测量・控制的液体温度如果低于环境温度时，使用时请把温差控制在10℃以 内；如果高于液体温度时，使用时请把温差控制在3℃以内。
*5：这是在粘度0.001Pa・s中的F.S.流量值。

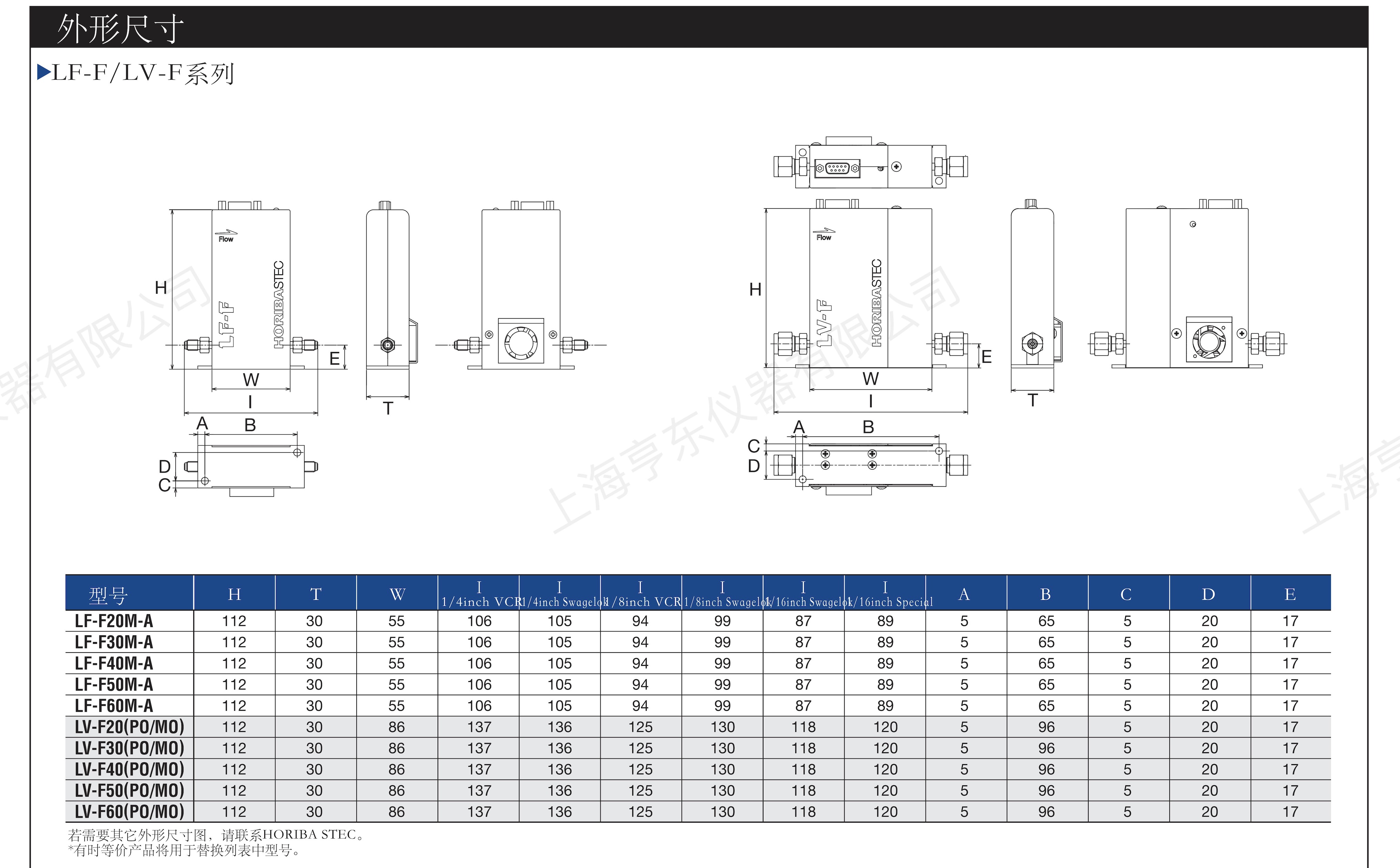

外形尺寸：
