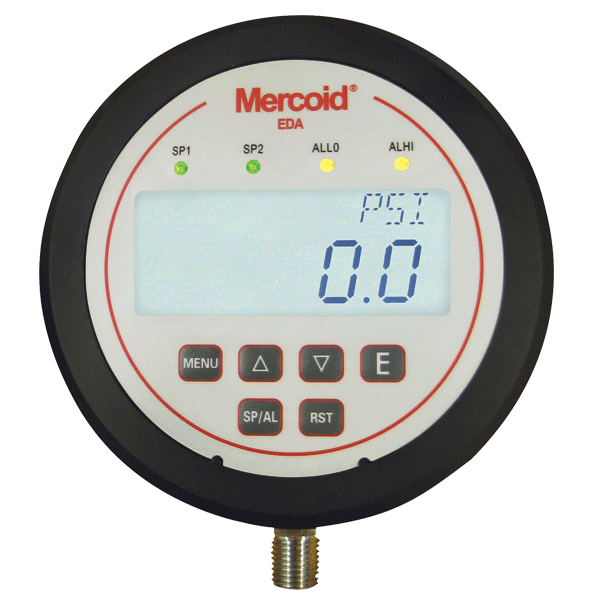

Mercoid作为美国DWYER旗下品牌，推出EDA系列数显压力开关控制器是具有多功能的控制器，节约了成本，节省了安装时间和面板的空间。
EDA系列控制器有2个SPDT继电器，开关点完全可调用于量程的控制或报警的使用。
LED显示器用于显示开关的状态，1个两线背景灯显示器用于显示过程数值和实际的单位。
菜单用按钮方便简单的操作。
防水外壳（防水溅）广泛的用于面板安装，嵌入式安装或管道安装。
控制器的特点包括零点设置，可调减震器，菜单锁，高峰和谷值显示，可移动的接线端子，可调的延时功能和可升级的变送输出。
技术资料：
介 质: 兼容液体和气体.
接液材质:316L不锈钢.
外 壳: 玻璃填加塑料.
精 确 度: ±1% F.S. 包括线性，滞后性和重复性(显示器和变送器).
稳 定 性: <±2% F.S.每年.
压力范围: 6,000 psi量程: 1.5 x 范围; 8,000 psi 量程: 10,000 psi.
温度范围: 周围温度: -6.6 to60°C; 过程: -18 to80°C.
补偿温度范围: 0 to50°C.
热 效 应: ±0.05% F.S./°F.
显 示: 4-位背景灯LCD显示(数字: 0.60"H x
0.33"W).
电源要求: 12 to 30 VDC/AC.
电源消耗: 2.5 watts.
电气连接:可移走的接线盒带2个1/2" FNPT管道连接.
防护等级: 满足NEMA 4X (IP65).
热身时间: <10 秒.
安装位置: 任意位置.
重 量:535 g.
认 证: CE and UL
pending.
开关技术资料:
开关类型: 2 个SPDT继电器.
电气等级:5 A@ 120/240VAC,1 A@ 30 VDC.
重 复 性: ±1% of FS (仅仅适用于开关).
设 定 点: 可调 0-100% FS.
开关显示: 前部面板，每个继电器一个外部LED显示.
开关重设: 手动或自动.
变送器技术资料:
输 出 信号: 4-20 mA, 1-6 VDC,
1-5 VDC, 0-5 VDC, or 0-10 VDC (直线或相反的输出可选).
最小的激发: 14 VDC.
零点和量程范围调整:
在菜单中选择.
选型表
|
|
EDA
|
W
|
N1
|
E1
|
1
|
T0
|
SST
|
EDAW-N1E1-01T0-SST
|
|
型号
|
EDA
|
|
|
|
|
|
|
EDA电子压力控制器
|
|
外壳
|
|
W
|
防水
|
|
过程连接
|
|
N1
|
1/4"NPT内螺纹，底部
|
|
B1
|
1/4"外螺纹BSPT，底部
|
|
A1
|
7/16"外螺纹SAE，顶部
|
|
电气连接
|
|
E1
|
|
2个1/2"FNPT管道连接
|
|
量程范围
|
|
02
|
0-20PSI
|
|
03
|
0-60PSI
|
|
04
|
0-100PSI
|
|
05
|
0-150PSI（1Mpa）
|
|
06
|
0-300PSI
|
|
07
|
0-600PSI
|
|
08
|
0-1000PSI
|
|
09
|
0-1500PSI
|
|
10
|
0-3000PSI
|
|
11
|
0-6000PSI
|
|
12
|
0-8000PSI
|
|
变送器输出
|
可不选变送器
|
T0
|
无
|
|
T1
|
4-20mA
|
|
T2
|
1-5VDC
|
|
T3
|
0-5VDC
|
|
T4
|
1-6VDC
|
|
T5
|
0-10VDC
|
|
选项
|
|
SST
|
不锈钢的标签
|
|
NIST
|
NIST证书
|
|
23444
|
氧气清洁
|
