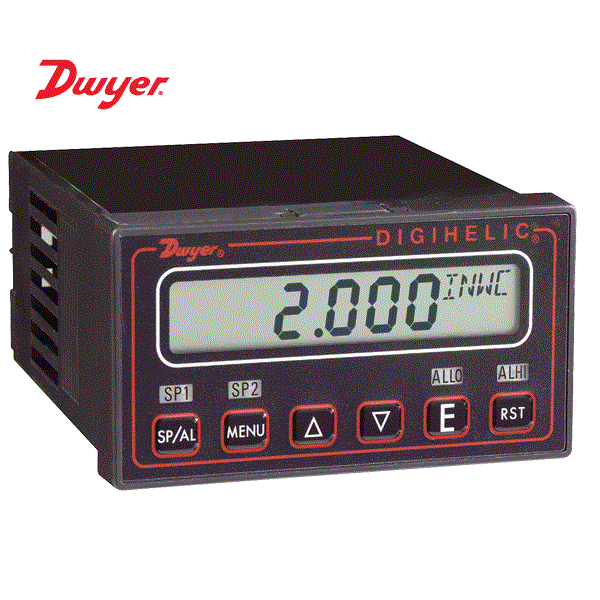

Dwyer DH 系列 Digihelic®差压控制器是一个 3 合 1 装置 , 拥有一个数字显示差压表、控制继电器开关和一个带有电流输出的变送器。结合这三个功能 , 将几套装置压缩到一个产品 , 从而减少了存货 , 节约了安装时间和成本。Digihelic ® 是压力、风速和流量测量的理想设备 , 量程为 5 至 100 英寸水柱时精度达到满刻度的
0.5% 。
The Digihelic ® 允许在压力、风速或者流量测量中选择常用 的工程单位。两个单刀双掷控制继电器带有可调死区 , 并带有
4-20mA 定标输出。 DH系列在电源的使用上具有极端灵活性 , 可使用 120/220 VAC , 也可使用控制面板常用的 24
VDC。
可使用菜单键进入五个简化分菜单进行操作 , 安全级别;选择压力 , 风速或者流量测量 ; 选择工程单位 ; 流量传感 器时的 K 系数选择 ; 在流量应用中选择的矩形或圆形输送管 : 设定点控制或者设定点的报警操作。报警操作有高限报警、低限报警或者高 / 低限报警 ; 自动或者手动报警复位 ; 滞后报警 ; 最低、最高值记录 ; 不稳定过程数字阻尼 ; 可升级
4-20mA 定标输出来满足不同应用的量程范围 ;Modbus ®通讯录 ; 和现场校准。
所有这些特点放在一个产品中 , 这样就很容易看出为什么 Digihelic ® 是你需要的唯一设备来满足所有的压力应用。
应用
·集尘袋过滤器
·输送管的流量测量
·工业炉的气流
·过滤器状态
·洁净室压力
·通风气流
·制药或者生物医学的手套操作压力
·输送管或建筑物的静压
·风门控制
·风扇控制
规格
介质 : 空气和不可燃 , 兼容气体
材质 : 请向厂家咨询
外壳材料: ABS 塑料 , UL 批准 94-V-0 。
精度 : 在 77°F (25 °C) 为±0.5% 包括滞后性和重复性
稳定性 : 每年 < ± 1%
压力范围 : 3 倍量程
温度范围 : 32 至 140 °F (0 至 60 °C)
补偿温度范围 : 32 至 140 °F (0 至 60 °C)
热效应 : 0.020%/°F (0.036/°C) 从 77F
(25 °C)
电源 : 高电压 = 100 至 240 VAC, 50 至 400 Hz 或者 132 至 240 VDC
低电压 = 24 VDC ± 20%
电力消耗 :
低压电力 = 24 VDC 最大 130 mA
高压电力 = 100 至 240 VAC, 132 至 240 VDC- 最大 7VA
输出信号 : 4-20 mA DC 最大 900 欧姆
零点、范围调整 : 通过菜单调整
晌应时间 : 250 ms.
显示 : 4 位液晶显示0.4”高
设定点和报警状态 LED 指示灯
电气连接 : 旋紧接线端
连接件 : 压紧接头 , 使用 1/8” 内径 X 1/4”外径管 (3.175mm 内 径 x 6.35 mm 外径 ) 。
防护指标 : 表面设计满足 NEMA 4X (IP66) 。
安装定位 : 在水平面上安装部件
尺寸 : 1/8 DIN
开孔尺寸: 1.772 x 3.620 in (45 x 92 mm)
重量 : 14.4 oz. (408 g)
串行通信 : Modbus®RTU, RS485, 9600 波特
开关持术指标
开关类型 : 2 个单刀双掷继电器
电气指标 : 8 Amps 240 VAC 阻抗
设定点调节 : 可通过表面按键调节
型号
可用的压力工程单位
|
型号
|
in.wc
|
ft. wc
|
mm wc
|
cm wc
|
psi
|
in. Hg
|
Mm Hg
|
mbar
|
Pa
|
kPa
|
hPa
|
oz. in.
|
DH-002
|
0.25
|
|
6.350
|
0.635
|
|
|
0.467
|
0.623
|
62.28
|
|
0.623
|
0.144
|
DH-004
|
1.000
|
|
25.40
|
2.540
|
|
|
1.868
|
2.491
|
249.1
|
0.249
|
2.491
|
0.578
|
DH-006
|
5.000
|
.4167
|
127.0
|
12.70
|
.1806
|
.3678
|
9.342
|
12.45
|
1245
|
1.245
|
12.45
|
2.890
|
DH-007
|
10.00
|
.8333
|
254.0
|
25.40
|
.3613
|
.7356
|
18.68
|
24.91
|
2491
|
2.491
|
24.91
|
5.780
|
DH-008
|
25.00
|
2.083
|
635.0
|
63.50
|
.9032
|
1.839
|
46.71
|
62.27
|
6227
|
6.227
|
62.27
|
14.45
|
DH-009*
|
50.00
|
4.167
|
1270
|
127.0
|
1.806
|
3.678
|
93.42
|
124.5
|
|
12.45
|
124.5
|
28.90
|
DH-010*
|
100.0
|
8.333
|
2540
|
254.0
|
3.613
|
7.356
|
186.8
|
249.1
|
|
24.91
|
249,1
|
57.80
|
也提供双向* 量程:
DH-012 量程: 0.25 -
0 -0.25”w.c.
DH-014 量程 : 1.0 - 0 -1.0”w.c
DH-015 量程 : 2.5 - 0 -2.5”w.c
DH-016 量程 : 5-0-5”w.c
对于速率和体积流量不提供双向量程部件和型号 DH-009 &
DH-010
附件
Mother NodeTM 转换器是使
Digihelic's® RS-485 串行通信并能和几乎所有的 PC 机相连接的解决方案
351-9N Mother NodeTM银
RS-232 至 RS-485 转换器带有 DB9F连接头
352-9 Mother NodeTM银RS-232
至 RS-485 转换器带有 DB9F连接头,包括120VAC到12VDC的转换器
