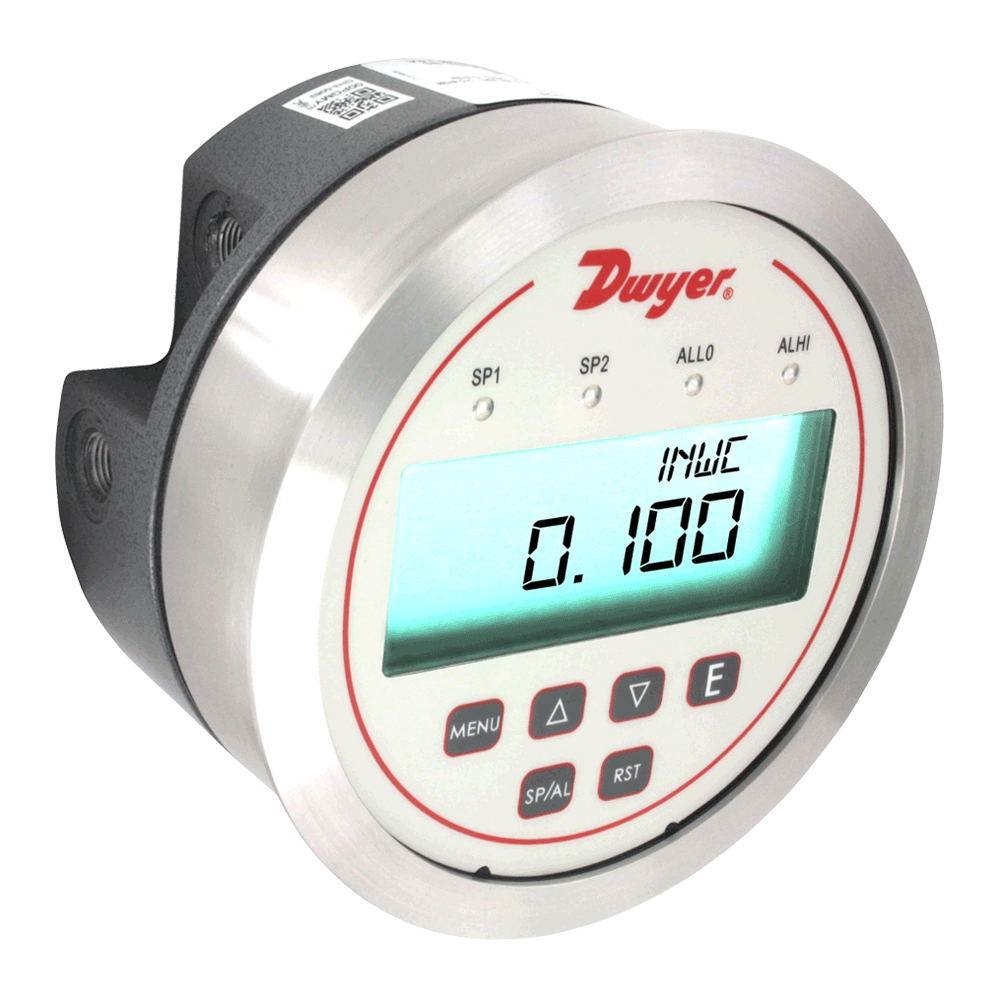

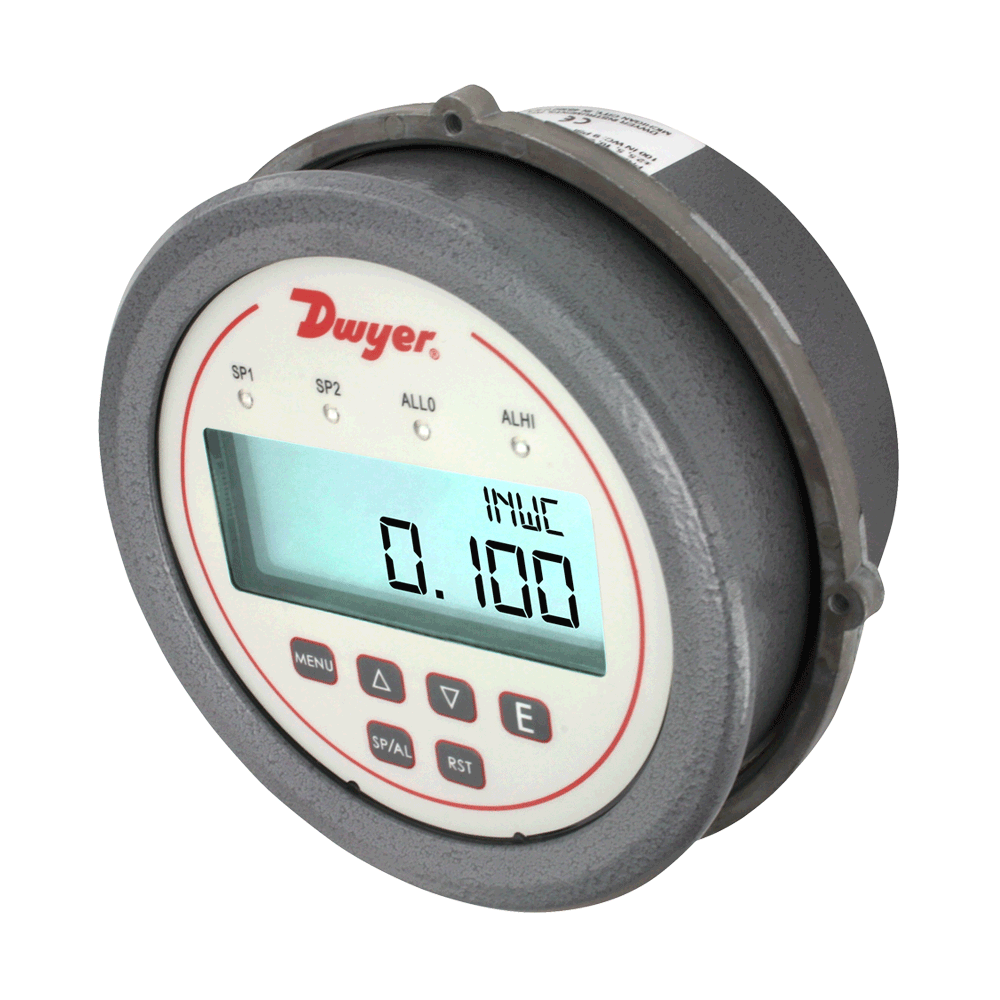

DH3系列Digihelic®差压控制器是一个3合1仪器,拥有数显表,控制继电器开关,和变送器带电流输出,这些全都安装在通用型Photohelic®表盒中。结合这三个特点,避免了在一个产品中安装多种仪表,节约库存,安装时间和成本。Digihelic ®控制器是一款理想的用于测量压力,速度和流量的工具,量程为0.25˝ w.c一直到2.5˝ w.c的精度是1%,量程大于等于5˝ w.c的是0.5%。也可提供双向量程。单位可调。
DH3系列Digihelic®差压控制器在测量压力,速度或容积流量运行中,能够互换几个常用的工程单位。2个单刀双掷继电器开关带可调节死区,并具有可升级的4-20mA过程输出。
使用菜单键是很容易编程的,进入5种简化菜单,可选择:安全级别;选择压力,速度或流量运行方式;选择工程单位; 流量传感器时的K系数选择;在流量应用中选择的矩形或圆形管;设定点控制或设定点和报警操作; 报警操作有高,低或高/低报警;自动或手动报警复位;报警延迟;看最高和最低的进程读数; 不稳定过程数字阻尼 ; 可升级
4-20mA 定标输出来满足不同应用的量程范围。下面为一些经常应用的场合。
同时选用流量输出时,请注意管道尺寸。自行输入变送器内部编程。
应用
·集尘袋过滤器
·输送管的流量测量
·过滤器状态
·输送管或建筑物的静压
·风扇控制
规格
介质 : 空气和不可燃 , 兼容的气体
材质 : 请向厂家咨询
外壳材料: 硬铸铝
精度 : < 5˝ w.c. (除了±2.5˝ w.c型之外) : ±1%;其它所有型号在 77°F (25 °C) 为±0.5% 包括滞后性和重复性 (1小时热身后)
稳定性 : 每年 < ± 1%
压力范围 : 量程≤ 2.5˝ w.c.: 25
psi; ±2.5”, 5˝
w.c.: 5 psi; 10˝ w.c.: 5 psi; 25˝
w.c.: 5 psi; 50˝ w.c.: 5 psi; 100˝
w.c.: 9 psi
温度范围 : 32 至 140°F (0 至 60 °C)
补偿温度范围 : 32 至 140 °F (0 至 60 °C)
热效应 : 0.020%/°F (0.036/°C) 从 77F
(25 °C)
电源 : 12-24 VAC/VDC
电力消耗 : 最大3VA
输出信号 : 4-20 mA DC 最大 900 欧姆
零点&范围调整 : 通过菜单调整
晌应时间 : 250 ms.
显示 : 4 位液晶显示0.4˝高LED 指示设定点和报警状态
电气连接 : 15针连接;18˝ (46 cm)电缆带10
连接件 : 1/8英寸FNPT阴螺纹,侧面或背部连接
安装定位 : 在垂直平面安装
尺寸 : 5˝ (127 mm) O.D. x 3-1/8˝
(79.38 mm)
重量 : 1.75磅(0.794 KG)
认证 :CE
开关规格
开关类型 : 2 个单刀双掷继电器
电气指标 : 1 amp @ 30 VAC/VDC
设定点调节 : 可通过表面按键调节
型号表
型号
|
量程 (英寸水柱)
|
|
型号
|
量程 (英寸水柱)
|
DH3-002
|
0-0.25
|
|
DH3-013
|
0.25-0-0.25
|
DH3-003
|
0-0.5
|
|
DH3-014
|
0.5-0-0.5
|
DH3-004
|
0-1
|
|
DH3-015
|
1-0-1
|
DH3-005
|
0-2.5
|
|
DH3-016
|
2.5-0-2.5
|
DH3-006
|
0-5
|
|
DH3-017
|
5-0-5
|
DH3-007
|
0-10
|
|
DH3-018
|
10-0-10
|
DH3-009
|
0-25
|
|
|
|
DH3-010
|
0-50
|
|
|
|
DH3-011
|
0-100
|
|
|
|
附件
A-298 平面的铝托架
A-370 突出的安装托架,嵌入式安装支架。表面安装。钢制,灰色环氧表面
有以下工程单位可现场调制:
