选择Dwyer的Magnehelic®差压表当满刻度时可以获得2%以内的高精度，有超过81种型号可供你的需要选择。差压表采用Dwyer结构简单、无磨损的Magnehelic®运动部件，可迅速指示很低的空气或非腐蚀性气体的压力包括正压，负压（真空）或差压。其设计抗冲击，抗震，并具有抗过压能力。它没有压力表液体的蒸发凝结，毒性或位置问题；并且价格低廉。
Magnehelic®表被广泛应用于风扇、鼓风机的压力测量、过滤器阻力、风速、炉体通风、孔板两侧压力下降，发泡系统的液位和流体放大，液压系统的压力。它也能检测气体、空气比率和自动阀门，及医疗设备中血流监测和呼吸检测。
安装：大多数Magnehelic®差压表采用同一种外壳尺寸。可以利用产品的标准部件对差压表进行表面安装或嵌入式安装。如选择A-610型管道装配工具，可以轻易地安装在水平或垂直的1-1/4英寸～2英寸管道上。虽然标定是在垂直位置的，但很多量程大于1英寸的产品只需简单的调零即可用于任何一个角度。但为了达到最大精度，产品的使用位置要和标定位置一致。这些特性使得Magnehelic®差压表可固定安装使用，还可作便携仪表使用。如要进行嵌入式安装，需要一个4-9/16英寸的孔。每个设备配有完整的安装和连接件及说明。
通气阀（A-310A）：当应用于压力是连续的，而Magnehelic®差压表连着不易移动的金属或塑料管，我们建议您使用Dwyer A-310A通气阀来连接差压表。可以放掉气压以便检查仪表或对仪表进行调零。
高压和中压型号（HP和MP）：安装类似于标准型差压表，但嵌入式安装的孔为4-13/16英寸。中压由内压而定，可达35 psig，而高压可达到80 psig。各种量程范围均有。因为外壳尺寸大，所以不适合用于便携设备。在标准Magnehelic差压表上选择安装A-321安全泄放阀可以对不常出现的过压情况提供足够的保护。
规格
介质：空气和不易燃的，兼容的气体（天然气可选）
外壳：铸铝外壳和透明罩，外表暗灰色涂层，通过168小时喷盐雾侵蚀试验
精度：满刻度为±2%（-0,-100PA,-125PA,10MM范围为±3%; -00,-60PA,-6MM范围为4%），整个温度范围为70℉(21.1℃)时
额定压力： -20" Hg.至15 psig. † (-0.677 bar至 1.034 bar); MP中压可选:35 psig(2.41 bar);HP 高压可选:80 psig(5.52 bar)
过压保护：大约25 psig（1.72
bar）时,泄压塞打开，仅仅标准型差压表
温度范围：20到140℉*（-6.67到60℃）
尺寸：4英寸（101.6mm）直径表盘
连接：1/8"FNPT阴螺纹，两对高低压接口 - 侧面、背面各一对。
重量： 1
lb2 oz（510克），MP和HP重为2 lb 2 oz（963克）

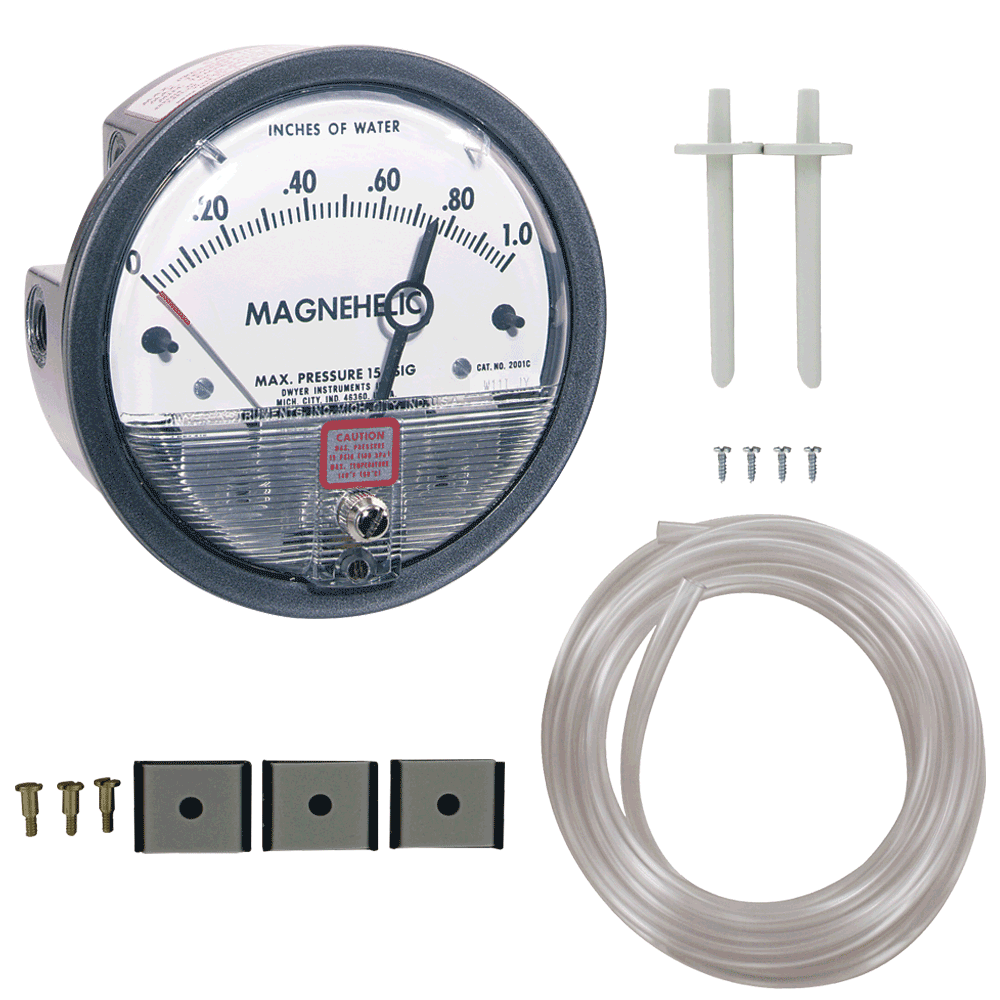

标准附件：两个1/8"NPT堵头，用于堵住多余的口；两个1/8"NPT螺纹接头，用于两个高低压接口并可与橡胶和塑料管连接；三个带螺栓的埋头安装接口（安装环、按扣固定环用于替换MP和HP计上附件的三个接头）。
*. 低温型号亦可提供
†. 用于高频压力变化场合，建议用更高额定值的产品。见高压和中压型号。
Magnehelic®
Differential Pressure Gage差压表适合于空气的微压差测量，它广泛应用于制药和微电子产业对环境微压差的检测显示。压差表可采用嵌入方式或悬挂式安装在洁净室的墙体外侧，无需电源，灵敏度高，测量精度较高。 是一种超低量程、廉价、结构牢固的现场指示仪表，它是利用无磨擦的Magnehelic 运动原理，消除了磨损、迟滞和间隙。无充液 ，不会汽化和冻结，可迅速指示出低压、非腐蚀气体的压力（正压、负压（真空）和差压）。有81种量程，最小量程0-60Pa(或0-6mm水柱或0-0.25英寸水柱)。这种设计具有防震动、摇动和高抗过压能力。
选择Dwyer的Magnehelic差压表当满刻度时可以获得2%以内的高精度，有超过81种型号可供你的需要选择。差压表采用Dwyer结构简单、无磨损的Magnehelic®运动部件，可迅速指示很低的空气或非腐蚀性气体的压力包括正压，负压（真空）或差压。其设计抗冲击，抗震，并具有抗过压能力。它没有压力表液体的蒸发凝结，毒性或位置问题；并且价格低廉。
Magnehelic®表被广泛应用于风扇、鼓风机的压力测量、过滤器阻力、风速、炉体通风、孔板两侧压力下降，发泡系统的液位和流体放大，液压系统的压力。它也能检测气体、空气比率和自动阀门，及医疗设备中血流监测和呼吸检测。
2000-15CM 2000-6MM 2000-10MM 2000-25MM 2000-50MM 2000-80MM 2000-100MM MM of Water 2000-20CM 2000-25CM 2000-50CM 2000-80CM
2000-100CM 2000-150CM 2000-200CM 2000-250CM
2000-300CM 2000-60PA 2000-100PA
2000-125PA 2000-250PA 2000-300PA 2000-500PA 2000-750PA
2000-1KPA
2000-1.5KPA 2000-2KPA 2000-3KPA 2000-4KPA 2000-5KPA 2000-8KPA 2000-10KPA
2000-15KPA 2000-20KPA 2000-25KPA 2000-30KPA
2001 Inches
of W.C 2002 2003 2004 2005 2006 2008
2010 2012 2015 2020 2025 2030 2040 2050 2060 2080 2100 2120 2150 2160 2180 2250
2001D 2002D 2003D 2004D 2005D 2006D 2008D 2010D 2015D 2020D 2025D 2050D 2060D
2300-60PA 2300-100PA 2300-120PA 2300-200PA 2300-250PA 2300-300PA 2300-500PA
2300-1000PA 2300-1KPA 2300-2KPA 2300-2.5KPA 2300-3KPA 2300-6KPA
2000系列MAGNEHELIC®-型号和量程
以下型号能满足大部分的应用要求。另外还有适用于OEM用户的特殊型号。对于特殊刻度，如：盎司/平方英寸，英寸汞柱，公制单位等，请与厂家联系
|
|
|
|
|
|
量程
|
双刻度风速单位
|
|
|
|
型号
|
量程（帕）
|
|
量程
|
|
（零点中心
|
|
量 程 (英寸水柱)
|
|
量程
|
|
2000-60PA†••
|
0-60
|
型号
|
(英寸水柱)
|
型号
|
英寸水柱)
|
型号
|
风速(每分钟英尺)
|
型号
|
(厘米水柱)
|
|
2000-100PA†•
|
0-100
|
2000-00†••
|
0-0.25
|
2300-0†•
|
0.25-0-0.25
|
2000-00AV†••
|
0-0.25/300-2000
|
2000-15CM
|
0-15
|
|
2000-125PA†•
|
0-125
|
2000-0†•
|
0-0.50
|
2301
|
0.5-0-0.5
|
2000-0AV†•
|
0-0.50/500-2800
|
2000-20CM
|
0-20
|
|
2000-250PA
|
0-250
|
2001
|
0-1.0
|
2302
|
1-0-1
|
2001AV
|
0-1.0/500-4000
|
2000-25CM
|
0-25
|
|
2000-300PA
|
0-300
|
2002
|
0-2.0
|
2304
|
2-0-2
|
2002AV
|
0-2.0/1000-5600
|
2000-50CM
|
0-50
|
|
2000-500PA
|
0-500
|
2003
|
0-3.0
|
2310
|
5-0-5
|
2010AV
|
0-10/2000-12500
|
2000-80CM
|
0-80
|
|
2000-750PA
|
0-750
|
2004
|
0-4.0
|
2320
|
10-0-10
|
配合皮托管使用
|
2000-100CM
|
0-100
|
|
|
|
2005
|
0-5.0
|
2330
|
15-0-15
|
|
量程
|
2000-150CM
|
0-150
|
|
零点中心量程
|
2006
|
0-6.0
|
型号
|
量程（PSI）
|
型号
|
(毫米水柱)
|
2000-200CM
|
0-200
|
|
2300-60PA†••
|
30-0-30
|
2008
|
0-8.0
|
2201
|
0-1
|
2000-6MM†••
|
0-6
|
2000-250CM
|
0-250
|
|
2300-120PA†•
|
60-0-60
|
2010
|
0-10
|
2202
|
0-2
|
2000-10MM†•
|
0-10
|
2000-300CM
|
0-300
|
|
2300-250PA
|
125-0-125
|
2015
|
0-15
|
2203
|
0-3
|
2000-25MM
|
0-25
|
零点中心量程
|
|
2300-500PA
|
250-0-250
|
2020
|
0-20
|
2204
|
0-4
|
2000-50MM
|
0-50
|
2300-4CM
|
2-0-2
|
|
型号
|
量程（千帕）
|
2025
|
0-25
|
2205
|
0-5
|
2000-80MM
|
0-80
|
2300-10CM
|
5-0-5
|
|
2000-1KPA
|
0-1
|
2030
|
0-30
|
2210*
|
0-10
|
2000-100MM
|
0-100
|
2300-30CM
|
15-0-15
|
|
2000-1.5KPA
|
0-1.5
|
2040
|
0-40
|
2215*
|
0-15
|
零点中心量程
|
|
|
|
2000-2KPA
|
0-2
|
2050
|
0-50
|
2220*
|
0-20
|
2300-20MM†•
|
10-0-10
|
|
|
|
2000-3KPA
|
0-3
|
2060
|
0-60
|
2230**
|
0-30
|
|
双刻度 英制/公制
型号
|
|
2000-5KPA
|
0-5
|
2080
|
0-80
|
*MP代表中压选项标准
|
|
|
|
量程
|
量程
|
|
2000-8KPA
|
0-8
|
2100
|
0-100
|
**HP代表高压选项标准
|
|
|
型号
|
(英寸水柱)
|
（帕或千帕）
|
|
2000-10KPA
|
0-10
|
2150
|
0-150
|
特殊应用量程
|
2000-0D
|
0-0.5
|
0-125 Pa
|
|
2000-15KPA
|
0-15
|
|
|
NO.2401
|
NO.2402
|
2001D
|
0-1.0
|
0-250 Pa
|
|
2000-20KPA
|
0-20
|
|
|
平方根
|
空白刻度
|
2002D
|
0-2.0
|
0-500 Pa
|
|
2000-25KPA
|
0-25
|
|
|
指定量程
|
指定量程
|
2003D
|
0-3.0
|
0-700 Pa
|
|
2000-30KPA
|
0-30
|
|
|
型号2000-00N 量程-0.5至+0.20"w.c.
|
2004D
|
0-4.0
|
0-1.0 kPa
|
其他型号可进行OEM定制。请咨询工厂。
