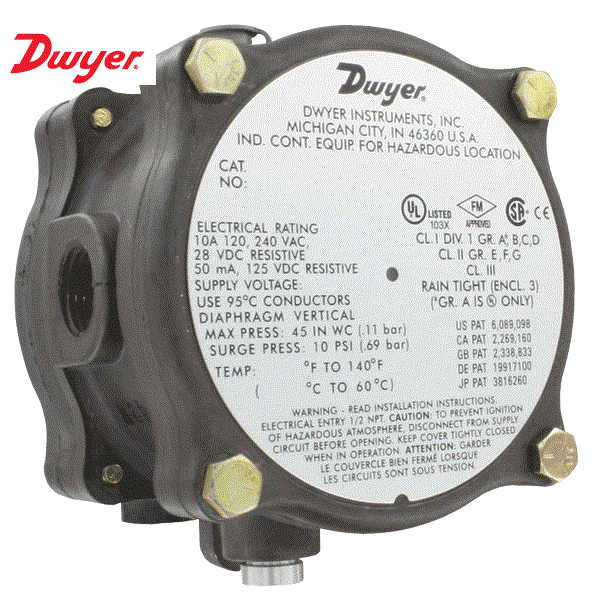

1950G型防爆差压开关结合了常用的Dwyer1950系列最好性能并且与天然气兼容,可安装在室外并防水。开关通过UL认证,可以在UL的I级A, B, C, D;II级中E, F,
G中;III级大气中使用,94/9/EC(ATEX) 适合于CE,112
GEExd IIB & 氢气 T6 和通过 CSA & FM认证的I级Div1, B, C, D组;II级 Div1, E, F, G;III级大气。1950G体积小,重量和体积相当于常规防爆开关的一半。
移动铝壳的顶部面板很容易能接触到SPDT继电器和电源终端板。开关可以使用24 VDC电源,120 或240VAC可选。盖板旋转打开时被一个活动螺栓带著,以避免丢失。开关设定点的调节无需拆卸外壳就可以进行。
规格:
介质:空气和兼容易燃的气体
温度范围:0-140°F(17-60°C). 注意:周围环境温度的变化使设定点可能会漂移
压力范围:45" W.C.(11.2
kPa)连续;10 psig(68.95 kPa)冲击压力
外壳防护值:IP64,NEMA3,7 和9
开关类型:一个C继电器(SPDT单刀双掷)
电力额定值:10A, 120/240
VAC, 28 VDC. 阻性 50mA, 125 VDC
电源需求:24 VDC ±10%. 120 或240 VAC ±10% 可选
电气连接:内部接线盒
接头连接:1/8″FNPT阴螺纹
安装方位:垂直安装,其它方位请咨询工厂
设定点调节:调节螺丝在壳体顶部
重量:2磅15.7盎司(1.35 kg).
机构认证:CE, UL, CSA, FM,
ATEX
规格:
介质:空气和兼容易燃的气体
温度范围:0-140°F(17-60°C). 注意:周围环境温度的变化使设定点可能会漂移
压力范围:45" W.C.(11.2
kPa)连续;10 psig(68.95 kPa)冲击压力
外壳防护值:IP64,NEMA3,7 和9
开关类型:一个C继电器(SPDT单刀双掷)
电力额定值:10A, 120/240
VAC, 28 VDC. 阻性 50mA, 125 VDC
电源需求:24 VDC ±10%. 120 或240 VAC ±10% 可选
电气连接:内部接线盒
接头连接:1/8″FNPT阴螺纹
安装方位:垂直安装,其它方位请咨询工厂
设定点调节:调节螺丝在壳体顶部
重量:2磅15.7盎司(1.35 kg).
机构认证:CE, UL, CSA, FM,
ATEX
型号
型 号
|
量 程
|
死 区
|
英寸水柱
|
在最小点
|
在最大点
|
1950G-00-B-24-NA
|
0.07-0.15
|
0.04
|
0.06
|
1950G-0-B-24-NA
|
0.15-0.50
|
0.06
|
0.11
|
1950G-1-B-24-NA
|
0.4-1.6
|
0.11
|
0.29
|
1950G-5-B-24-NA
|
1.4-5.5
|
0.4
|
0.9
|
1950G-10-B-24-NA
|
3-11
|
0.9
|
1.8
|
1950G-20-B-24-NA
|
4-20
|
1.2
|
3.0
|
如需要ATEX认证订货时去掉型号后的NA
注意:需交流电把24改成120或240。 例如:1950G-00-B-120-NA
