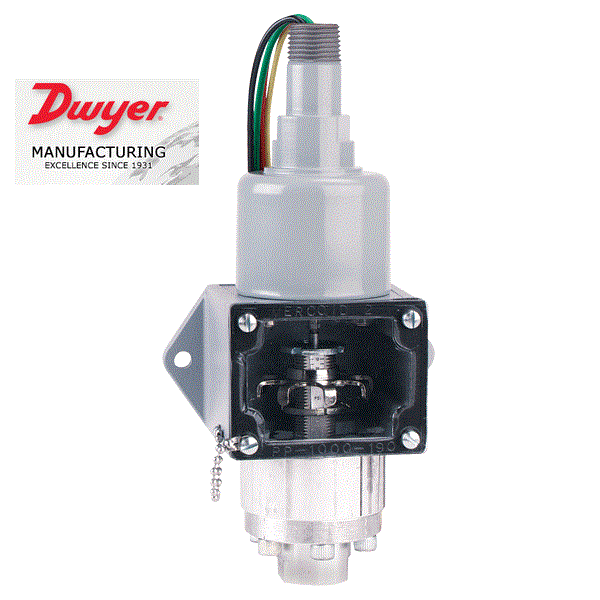

Mercoid 1000E,隔膜 防爆压力开关,和1000W系列同样的牢固结构,加上防爆防护的设计。UL认证I级,A,B,C&D组;II级,E,F & G组。弹簧动作可允许任意位置安装并且帮助防止触头振动。还有过压保护和防震。
规格
接液材质:参照型号表中的压力腔和隔膜材料
温度范围:-30到170°F(-35到77°C)
压力范围:3000 psig(206.8 bar)
外壳防护值:防爆,UL认证的I级,A,B,C, & D组;II级,E, F, & G组
开关类型:SPDT单刀双掷,可选DPDT双刀双掷
或 密封开关
电力额定值:15A@ 125/250/480VAC res.,0.5A@ 125VDC,0.25A@ 250VDC
电气连接:18 AWG, 18" (460 mm) 长
管道连接:1/2″MNPT阳螺纹
过程连接:1/4″FNPT阴螺纹
安装方位:任何位置
设定点调节:内部指轮
重量:3磅(1.4 kg)
死区:参照型号表
机构认证:CE, UL
型号
铝腔
|
316不锈钢压力腔
|
可调操作量程
|
*近似死区(固定)
|
尼龙隔膜
|
特氟龙隔膜
|
psig(bar)
|
psig(bar)
|
1003E-A1-J
|
1003E-B3-J
|
5-40 (.48-2.8)
|
2.5 (.17)
|
1004E-A1-J
|
1004E-B3-J
|
10-70 (.69-4.8)
|
5 (.34)
|
1005E-A1-J
|
1005E-B3-J
|
25-200 (1.7-13.8)
|
10 (.69)
|
1006E-A1-J
|
1006E-B3-J
|
50-350 (3.5-24.1)
|
18 (1.2)
|
1007E-A1-J
|
1007E-B3-J
|
75-550 (5.2-37.9)
|
36 (2.5)
|
1008E-A1-J
|
1008E-B3-J
|
100-900 (6.9-62.1)
|
60 (4.1)
|
1009E-A1-J
|
1009E-B3-J
|
200-1400 (13.8-96.5)
|
90 (6.2)
|
*当使用316不锈钢,死区增大10-15%,如果用316不锈钢膜片和腔体,把A1改为B2,例如1003E-B2-J,所列值为中部值。
