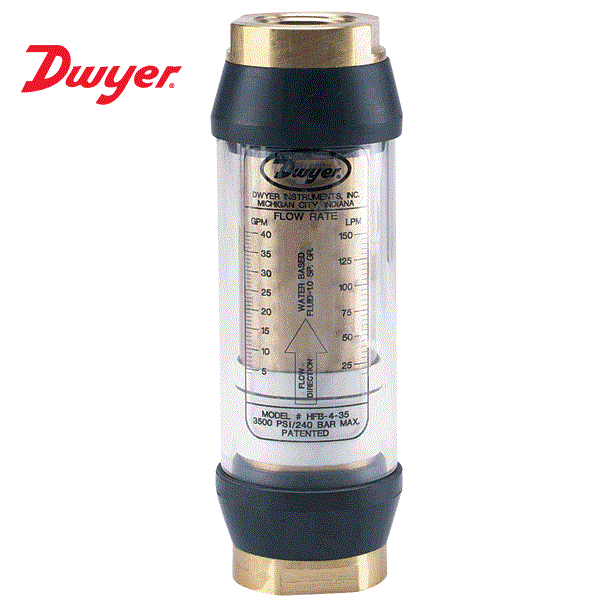

HF 系列管线流量监视器成本低,这个专利设计应用了浮动尖锐边缘孔板和变截面流量测量原理,在刻度中心以上1/3 的范围内精度达到了±2.5%。这一专利设计保证了精确测量粘滞度高达500 SSU的流体。所的内部零件都封装在一个密封金属管形套中,免去了维护的麻烦。流体推动弹簧做线性移动,尖锐边缘孔板和环形磁铁安装在锥形轴旁,环形磁铁带动流量管外清晰可见的随动磁铁移动,随动磁铁由透明的Lexan 管进行保护,随动磁铁上的指示环在直读式刻度上指示流量。此外,还有一个橡胶缓冲器用以缓冲防撞。
HF 系列管线流量监视器的设计是单方向的,建议与至少74 微米的过滤系统或200 网筛共同使用,有些情况下还需要磁性过滤。这些流量计不需要进、出口管路系统,而且可以水平,垂直或倒立安装。
技术指标
介质:兼容气体或液体
材质:主体;铝,黄铜或304 不锈钢;密封:丁纳橡胶-N 或Viton®;磁体:覆有PTFE 的Alnico®;其它内部零件:304 不锈钢
最大粘滞度:500 SSU
温度范围:HFA,HFB 和HFS 型号:240°F(116°C);HFH 型号:400°F(204°C)
压力范围:
HFA型号:600 psig(41 bar);HFB 和HFH型号:3500 psig(240
bar);HFS型号:
6000 psig(413 bar).
精度:±4% FS(全量程);在高于中心点上测量范围的1/3 内为±2.5%
重复性:±1%(全量程)
发货重量:1/8 - 1/2˝ FNPT内螺纹型号:2
lb(0.9
kg);3/4 - 1˝FNPT内螺纹型号:3.5
lb(1.59
kg);1- 1/2˝ FNPT内螺纹型号:11
lb(5
kg);2˝ FNPT内螺纹型号:13.5
lb(6.12
kg)
型号
铝质主体(用于空气或其它非腐蚀性气体):
|
|
材质:铝,PTFE覆层的Alnico®,304 不锈钢和丁纳橡胶-N
|
型号
|
连接尺寸
|
量程(空气)SCFM
|
HFA-0-12
|
1/8"FNPT内螺纹
|
2-12
|
HFA-1-12
|
1/4"FNPT内螺纹
|
2-12
|
HFA-1-22
|
1/4"FNPT内螺纹
|
2-12
|
|
|
|
铝质主体(用于油基流体):
|
|
材质:铝,PTFE覆层的Alnico®,304 不锈钢和丁纳橡胶-N
|
型号
|
连接尺寸
|
量程 GPM(LPM)油
|
HFL-2-05
|
1/2"FNPT内螺纹
|
0.5-5(1-19)
|
HFL-4-25
|
1"FNPT内螺纹
|
2-25(7.5-95)
|
|
|
|
黄铜主体(对水基液体,无蒸汽):
|
材质:黄铜,PTFE覆层的Alnico®,304 不锈钢和丁纳橡胶-N )
|
型号
|
连接尺寸
|
量程 GPM(LPM)水
|
HFB-0-01
|
1/8"FNPT内螺纹
|
.05-1 (.19-3.8)
|
HFB-0-02
|
1/8"FNPT内螺纹
|
.2-2 (.75-7.5)
|
HFB-2-05
|
1/2"FNPT内螺纹
|
0.5-5.0 (1-19)
|
HFB-3-15
|
3/4"FNPT内螺纹
|
2-15 (7.5-55)
|
HFB-3-20
|
3/4"FNPT内螺纹
|
2-20 (7.5-75)
|
HFB-4-35
|
1"FNPT内螺纹
|
5-35 (19-130)
|
HFB-5-50
|
1-1/2"FNPT内螺纹
|
5-50 (19-189)
|
HFB-5-100
|
1-1/2"FNPT内螺纹
|
10-100 (38-379)
|
HFB-6-75
|
2"FNPT内螺纹
|
8-75 (31-284)
|
HFB-6-150
|
2"FNPT内螺纹
|
20-150 (76-568)
|
|
|
|
304 不锈钢主体(高压流体):
|
材质:304 不锈钢,氟橡胶和PTFE
|
型号
|
连接尺寸
|
量程 GPM(LPM)水
|
HFS-0-01
|
1/8"FNPT内螺纹
|
0.05-1 (0.19-3.8)
|
HFS-2-02
|
1/2"FNPT内螺纹
|
0.2-2.0(0.75-7.5)
|
HFS-2-10
|
1/2"FNPT内螺纹
|
0.5-10 (1.9-38)
|
|
黄铜主体(水基流体在400°F 高温下):
|
材质:黄铜,Teflon®覆层的Alnico®,304 不锈钢,Viton®
|
型号
|
连接尺寸
|
量程 GPM(LPM)水
|
HFH-2-05
|
1/2"FNPT内螺纹
|
0.5-5.0 (1-19)
|
HFH-2-10
|
1/2"FNPT内螺纹
|
1-10 (3.8-38)
|
HFH-4-35
|
1"FNPT内螺纹
|
5-35 (19-130)
|
