返回产品中心DR 系列直读式玻璃流量计可用来精确测量空气或水的流速并通过直读式刻度盘进行方便的读数。永久性熔铸陶瓷刻度盘于转子导向器结合为一体使转子有最佳效果。具有反射特性的塑料背景和1.5倍放大透镜可以减少眼睛的疲劳并能提供更精确的读数。其结构包括一个安全喷出背板，以进一步提供保护作用。 流量计在发货之前已完全组装好，包括标准面板安装件便于快速安装。
应用
玻璃流量计用来测量胶片工业、 造纸、 化学处理、半导体工业、水和空气污染分析设备、金属加工、燃料和能源工业、 汽缸气体测定、一般的实验室和工业应用中的气体和液体。
规格
介质: 兼容性气体或液体
接液部分材质：
流量管： 硼硅酸盐玻璃
浮 子： 316不锈钢（也有黑色玻璃）
浮 塞： 聚四氟乙烯
终端连接： 阳极化铝或316不锈钢
O形环： 铝质采用Buna-N（丁纳橡胶），不锈钢型采用氟橡胶
温度范围：250℉（121℃）
压力范围：250psig(17bar)
精度： 温度为70℉（21.1℃）和压力为14.7psia的情况下，满量程时±5%（1个绝对大气压）
重复性：读数的±0.25%
刻度：直读式65毫米或150毫米刻度用于空气或水
范围比：10：1
连接： 两个1/8英寸FNPT阴螺纹
安装： 垂直安装
阀门：6-回转式针阀（标准型带阀）
型号
|

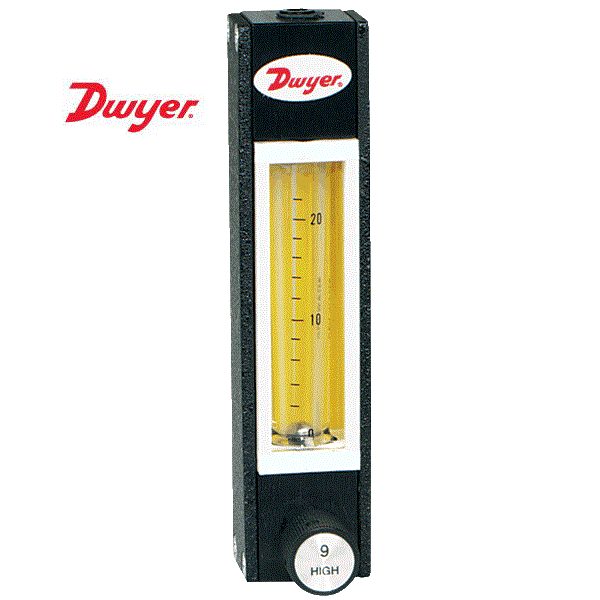

型 号: 65mm刻度 |
|||||
|
无阀 |
有阀 |
|
|||
|
铝制 |
不锈钢制 |
铝制 |
不锈钢制 |
流量(空气) |
流量(水) |
|
|
|
|
|
scfh (sccm) |
gph (sccm) |
|
DR10010* |
DR12010* |
DR10410* |
DR12410* |
0.24(130†) |
—— |
|
DR10022 |
DR12022 |
DR10422 |
DR12422 |
0.65(300†) |
—— |
|
DR10030* |
DR12030* |
DR10430* |
DR12430* |
1.1(500†) |
—— |
|
DR10042 |
DR12042 |
DR10442 |
DR12442 |
2.2(1000†) |
—— |
|
|
|
|
|
scfh (LPM) |
|
|
DR10062 |
DR12062 |
DR10462 |
DR12462 |
4.4(2.1) |
—— |
|
DR10070* |
DR12070* |
DR10470* |
DR12470* |
11(5) |
—— |
|
DR10082 |
DR12082 |
DR10482 |
DR12482 |
20(9.5) |
—— |
|
DR10090* |
DR12090* |
DR10490* |
DR12490* |
55(24) |
—— |
|
DR100102 |
DR120102 |
DR104102 |
DR124102 |
100(50) |
—— |
|
DR100120* |
DR120120* |
DR104120* |
DR124120* |
—— |
0.02(1.5) |
|
DR100132 |
DR120132 |
DR104132 |
DR124132 |
—— |
0.1(6.5) |
|
DR100140* |
DR120140* |
DR104140* |
DR124140* |
—— |
0.13(8) |
|
DR100152 |
DR120152 |
DR104152 |
DR124152 |
—— |
0.36(24) |
|
DR100172 |
DR120172 |
DR104172 |
DR124172 |
—— |
0.9(55) |
|
DR100180* |
DR120180* |
DR104180* |
DR124180* |
—— |
2.2(140) |
|
DR100192 |
DR120192 |
DR104192 |
DR124192 |
—— |
4.4(280) |
|
DR100200* |
DR120200* |
DR104200* |
DR124200* |
—— |
10(600) |
|
DR100212 |
DR120212 |
DR104212 |
DR124212 |
—— |
24(1500) |
|
|
|
|
|
|
|
|

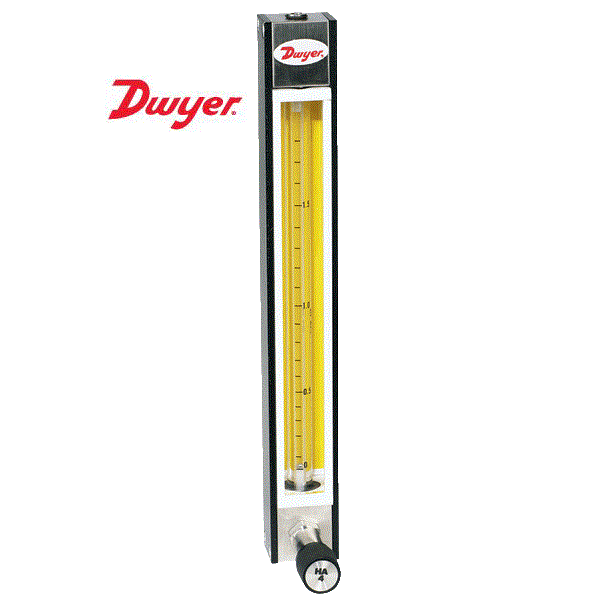

型 号: 150mm刻度 |
|||||
|
无阀 |
有阀 |
|
|||
|
铝制 |
不锈钢制 |
铝制 |
不锈钢制 |
流量(空气) |
流量(水) |
|
|
|
|
|
scfh (SCCM) |
gph (ccm) |
|
DR20032 |
DR22032 |
DR20432 |
DR22432 |
0.33(160) |
—— |
|
DR20082 |
DR22082 |
DR20482 |
DR22482 |
0.54(270) |
—— |
|
DR200132 |
DR220132 |
DR204132 |
DR224132 |
2(840) |
—— |
|
|
|
|
|
scfh (sccm) |
|
|
DR200182 |
DR220182 |
DR204182 |
DR224182 |
3.8(1800) |
—— |
|
DR200232 |
DR220232 |
DR204232 |
DR224232 |
10(4800) |
—— |
|
DR200282 |
DR220282 |
DR204282 |
DR224282 |
16(7500) |
—— |
|
DR200332 |
DR220332 |
DR204332 |
DR224332 |
35(16000) |
—— |
|
DR200382 |
DR220382 |
DR204382 |
DR224382 |
90(44000) |
—— |
|
DR200432 |
DR220432 |
DR204432 |
DR224432 |
—— |
0.05(3.2) |
|
DR200482 |
DR220482 |
DR204482 |
DR224482 |
—— |
0.075(4.6) |
|
DR200532 |
DR220532 |
DR204532 |
DR224532 |
—— |
0.34(21) |
|
DR200582 |
DR220582 |
DR204582 |
DR224582 |
—— |
0.75(46) |
|
DR200632 |
DR220632 |
DR204632 |
DR224632 |
—— |
2.2(140) |
|
DR200682 |
DR220682 |
DR204682 |
DR224682 |
—— |
3.3(210) |
|
DR200732 |
DR220732 |
DR204732 |
DR224732 |
—— |
7.5(480) |
|
DR200782 |
DR220782 |
DR204782 |
DR224782 |
—— |
21(1300) |
