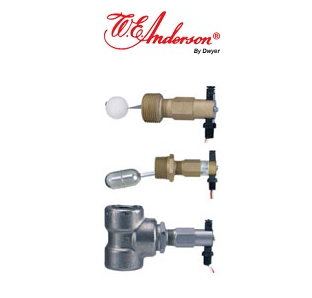

FLOTECT® 微型液位开关是低的成本、高质量的材料和结构,很高应用价值,和多年可靠的液位控制经验的组合。选择黄铜、不锈钢等材料及外部浮室能和多种介质兼容;聚丙烯或不锈钢浮子。提供两种基本的配置:1″NPT外螺纹通过侧面直接安装;或工厂已经安装好的外部浮室用于外部安装。
所有的L10系列控制器主要特点为隔绝密封,一个带磁力作用的单刀单掷簧片开关被封装在聚丙烯体内,由于这种独特的专利设计,可以方便快捷地根据需要选择常开或者常关操作。仅仅需要松开两个螺丝搬动开关即可。“常开”和“常闭”标记清晰可见,另外如果出现故障的话可以容易快速地替换开关。
三种不同的浮子可以适用于比重低到0.5;最高压力达到2000psig(137.8bar)液体,电路导线为22SWG x 18″(460mm),开关安装口用1/8″NPT外螺纹连接。这种控制被UL和CSA认证。
技术指标
介质:可兼容液体
材质:浮子:固体聚丙烯或304SS
机体:黄铜或303SS
磁体:陶器
外部浮室(T形):黄铜或304SS
其它:杠杆、弹簧、销等等:301SS
温度范围:200℉(93℃)
压力范围:见以下图表
开关类型:单刀单掷隔离封装簧片开关,现场调节常开或常闭
电气指标:1.5A @ 24 VDC resistive,0.001A @ 200 VDC resistive, 0.5A @ 125 VAC
电气连接:22 AWG, 长18″(460 mm)。
导管连接:1/8″NPT外螺纹
工艺连接:没有外部浮室型号为1″NPT外螺纹,型号中把3改为4为1-1/4″,改成5为1-1/2″,改成6为2″,有外部浮室型号为 1″NPT内螺纹
安装定位:水平,指针向下
比重:见以下图表
机构认证:UL和CSA
开关包装:聚丙烯
型号表
型号
|
机体材料
|
安装
|
浮子材料
|
最大压力 psig
(bar)
|
最小压力 Sp.Gr.
|
L10-B-3-O
|
黄铜
|
侧壁安装
|
聚丙烯浮球
|
1000 (69)
|
0.9
|
L10-B-3-A
|
黄铜
|
侧壁安装
|
304不锈钢浮筒
|
200 (13.8)
|
0.5
|
L10-B-3-C
|
黄铜
|
侧壁安装
|
304 不锈钢浮球
|
350 (24.1)
|
0.7
|
L10-B-3-B
|
黄铜
|
黄铜外浮室(T型)
|
聚丙烯浮球
|
250 (17.2)
|
0.9
|
L10-B-3-H
|
黄铜
|
黄铜外浮室(T型)
|
304 不锈钢浮球
|
250 (17.2)
|
0.7
|
L10-S-3-O
|
303SS
|
侧壁安装
|
聚丙烯浮球
|
2000 (137.8)
|
0.9
|
L10-S-3-A
|
303SS
|
侧壁安装
|
304不锈钢浮筒
|
200 (13.8)
|
0.5
|
L10-S-3-C
|
303SS
|
侧壁安装
|
304 不锈钢浮球
|
350 (24.1)
|
0.7
|
L10-S-3-S
|
303SS
|
304不锈钢外浮室(T型)
|
聚丙烯浮球
|
2000 (137.8)
|
0.9
|
L10-S-3-L
|
303SS
|
304不锈钢外浮室(T型)
|
304 不锈钢浮球
|
350 (24.1)
|
0.7
|
