技术指标
介质:和材质兼容的液体
材质:浮子:固态聚丙烯或304SS
下部:黄铜或303不锈钢
磁体:陶瓷
外部浮室(T形):与下部的黄铜或303不锈钢材料相同
其它:杠杆、弹簧、销等等;301不锈钢
温度范围:标准:-4到220°F(-20 到 105°C),MT高温选项:400°F(205°C)(MT没有UL,CSA or ATEX),ATEX适应AT选项:环境温度-4到167°F(-20 到 75°C)
过程温度:-4 到 220°F(-20 到 105°C)
压力范围:见以下图表
防护指标:全天候,防爆,Listed with UL
and CSA for Class A,B,C and D; Class II, Group E,F and
G.(Group A on stainless steel body models only). ATEX 0344 II 2G EExd IIC T6 Temp≤75°C. EC-Type Certificate No.: KEMA 04ATEX2128
开关类型:单刀双掷快速标准开关、可选择双刀双掷快速标准开关
电气指标: UL models:5A@ 125/250 VAC (V~). CSA and ATEX models:5A@ 125/250 VAC (V~);5Ares.,3Aind. @ 30 VDC (V=). MV option:.1A@ 125 VAC (V~). MT option:5A@125/250 VAC (V~). [MT option not UL,
CSA or ATEX].
电气连接:UL型:长18 AWG, 18″(460 mm)长。CSA和ATEX型:接线盒
上部:黄铜或303不锈钢
导管连接:3/4″NPT外螺纹,接线盒为3/4″NPT内螺纹
工艺连接:没有外部浮室的为1″NPT内螺纹,其它为1″NPT外螺纹
安装定位:水平指针向下
重量:没有外部浮室的约为1 lb(0.5kg)
有外部浮室的为1.75 lb(0.8kg)
机构认证:UL,CSA,CE 和 ATEX
型号
型号
|
机体材料
|
安装
|
浮子材料
|
最大压力 psig
(bar)
|
最小压力 Sp.Gr.
|
L6EPB-B-S-3-O
|
黄铜
|
侧壁安装
|

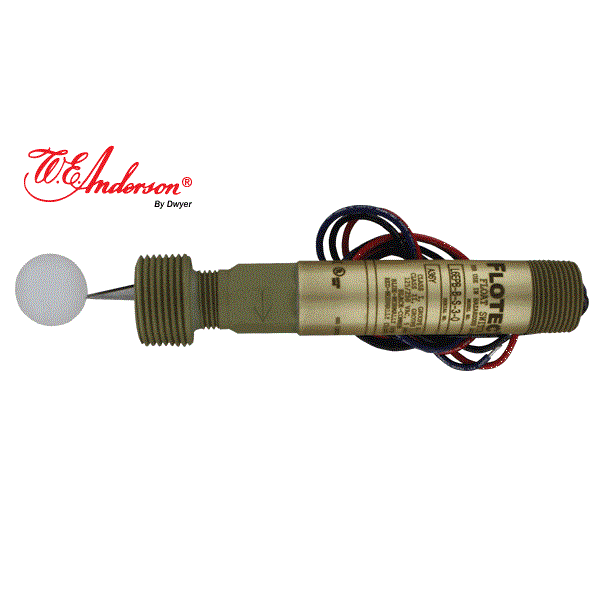

聚丙烯浮球
|
1000 (69)
|
0.9
|
L6EPB-B-S-3-A
|
黄铜
|
侧壁安装
|

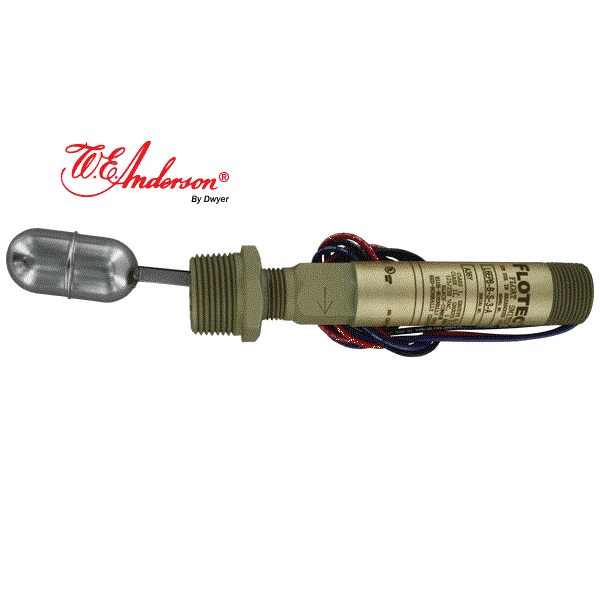

304不锈钢浮筒
|
200 (13.8)
|
0.5
|
L6EPB-B-S-3-C
|
黄铜
|
侧壁安装
|
304 不锈钢浮球
|
350 (24.1)
|
0.7
|
L6EPB-B-S-3-B
|
黄铜
|

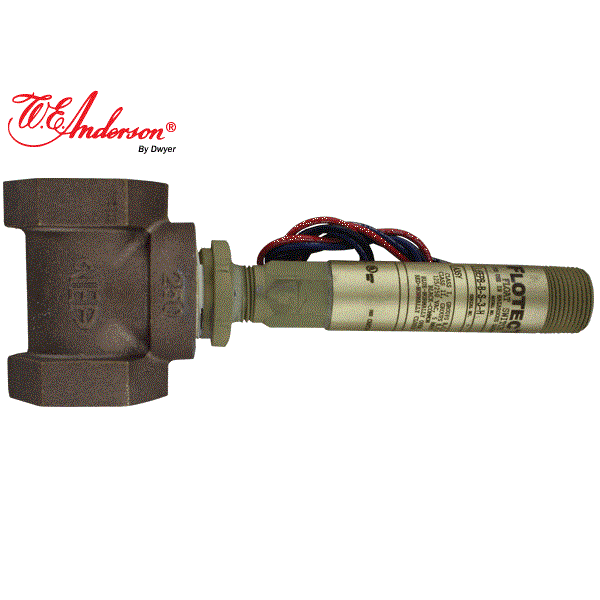

黄铜外浮室(T型)
|
聚丙烯浮球
|
250 (17.2)
|
0.9
|
L6EPB-B-S-3-H
|
黄铜
|
黄铜外浮室(T型)
|
304 不锈钢浮球
|
250 (17.2)
|
0.7
|
L6EPB-S-S-3-O
|
303SS
|
侧壁安装
|
聚丙烯浮球
|
2000 (138)
|
0.9
|
L6EPB-S-S-3-A
|
303SS
|
侧壁安装
|
304不锈钢浮筒
|
200 (13.8)
|
0.5
|
L6EPB-S-S-3-C
|
303SS
|
侧壁安装
|
304 不锈钢浮球
|
350 (24.1)
|
0.7
|
L6EPB-S-S-3-S
|
303SS
|
304不锈钢外浮室(T型)
|
聚丙烯浮球
|
2000 (138)
|
0.9
|
L6EPB-S-S-3-L
|
303SS
|
304不锈钢外浮室(T型)
|
304 不锈钢浮球
|
350 (24.1)
|
0.7
|
L6EPB-B-S-3-O-CSA L6EPB-B-S-3-A-CSA L6EPB-B-S-3-C-CSA L6EPB-B-S-3-B-CSA L6EPB-B-S-3-H-CSA
L6EPB-S-S-3-O-AT L6EPB-S-S-3-A-AT
L6EPB-S-S-3-C-CSA L6EPB-S-S-3-C-AT L6EPB-S-S-3-S
选项
镀金触点:可选用于无源电路,加后缀-MV(见说明书的电气级别)
高温选项:400°C(204°C),加后缀-MT(见说明书的电气级别,没有列出或认证,只有带有不锈钢的浮漂型号可用)
CSA,UL结构认证: 包括全天候,防爆接线盒,加后缀-CSA
ATEX结构认证: 包括全天候,防爆接线盒,加后缀-AT
双刀双掷开关接触点: 在型号中把第七个字母改为D,如:L6EPB-B-D-3-O
303不锈钢上部:在型号中把第五个字母改为S,如L6EPS-S-S-3-S
没有列出的可选项:1-1/2″和2″NPT 外螺纹工艺连接,2″NPT内螺纹 T型连接和顶部装配
