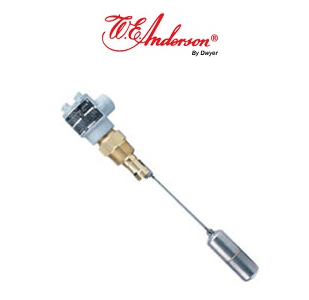

坚固可靠的L4系列FLOTECT@浮子液位开关自动显示容器液位，准确的应用于启动或停止泵，开启或关闭阀，或启动液位报警信号。独特的磁动开关设计提供了高性能。它没有膜合、弹簧和或密封故障。相反，自由摆动的浮子吸引浮子开关内部的磁铁，通过一个简单的臂杆快速启动开关。浮子臂的铰链设计用于限制臂的转动角度被竖直挂断。
主要功能
l 棒材机械制作的无渗漏主体
l 依靠最大压力及比重精选的浮子
l 全天候、达到国际电气制造业协会（NEMA 4）设计标准
l 防爆（详见说明书）
l 可通过螺纹或法兰连接简单直接地在罐槽上 安装（见安装图）
l 电气原件能够很容易替换，不需要取出浮子，这样不需停止工艺过程
l 水平安装或顶部垂直安装
应用
l 直接控制泵来保持液位
l 罐的出料自动控制
l 液位控制或报警，用于油箱、洗刷系统、氢气 罐、低压锅炉、多种多样的废水、污水处理系统
技术指标
介质：和材质兼容的液体
材质：
浮子和杆：316不锈钢
机体：黄铜或标准316SS不锈钢或镍
温度范围：标准4-2754到275℉(-20到135℃), MT高温选项400℉(205℃) [MT选项没有UL, CSA, ATEX或SAA认证]
压力范围：黄铜主体1000psig(69bar)，316不锈刚主体2000 psig(138 bar)，标准浮子额定压力100psig (6.9bar)。其它浮子见可选项。
防护指标: 全天候和防爆。UL和CSA的I级，C和D组；II级，E，F和G组
ATEX
0344
II 2 G EEx d IIB T6 -20°C≤Tamb≤75°C
EC-型认证号: KEMA 03ATEX 2383
SAA: Exd II C T6 (T
amb=60°C),IP66 C1 I, Zone I和FM认证
开关型号:单刀双掷快速标准开关
双刀双掷快速开关可选
电气指标：UL, FM ATEX和 SAA 型 10A @ 125/250 VAC. CSA 型: 5A @ 125/250 VAC; 5A res., 3A ind. @ 30 VDC . MV 型: 1A @125 VAC; 1A res., .5A ind. @ 30 VDC. MT 型: 5A @ 125/250 VAC. [MT和MV选项没有UL, CSA, FM, ATEX或SAA]
电力连接：UL/ CSA型：16线规铜线，6英寸（152毫米）长。ATEX和SAA型：接线盒
工艺连接：1-1/2″NPT标准外螺纹，其它选项的浮子，2-1/2″NPT标准外螺纹
安装定位：水平安装，可选择顶部垂直安装
重量：4 lb 9oz(2.07 kg)
死区：标准浮子：3/4″（19mm）
比重：标准浮子：最小0.7，其它浮子见可选项
机构认证：UL,CSA,FM,CE 和ATEX
型号
|
型号
|
描述
|
|
L4
|
黄铜主体，侧面安装
|
|
L4SS
|
*316SS不锈钢主体，侧面安装
|
*316SS不锈钢主体和浮子采用430SS不锈钢磁铁(接液部件).
以上L4浮子开关的选项（在型号后添加后缀）
-双刀双掷开关接触点，加后缀-D
-镀金接触点，可选用于弱电源电路，加后缀-MV (见规格的电气指标，无认证)
-高温，400℉(204℃)，加后缀-MT（见规格的电气指标，无认证）
-延时继电器，可和两个双掷开关连接，可在0-1或0-31秒内调整，加后缀-TRI(增加流量)或者
-TRD（减少流量）（无认证）
-316不锈钢磁铁，代替标准430不锈钢磁铁，加后缀-316
-ATEX结构认证，加后缀-AT
-SAA结构认证，加后缀-SAA
-顶部装配可选垂直法兰安装（法兰面到浮子中心线的距离列出，最大20″(508mm)），加后缀-TOP
-可选浮子（全部是2-1/2″浮球）
304SS额定50psig(3.5bar)和0.5min.s.g.,加后缀-50
316SS额定150psig(10.3bar)和0.7min.s.g.,加后缀-150
304SS额定300psig(20.7bar)和0.7min.s.g.,加后缀-300
