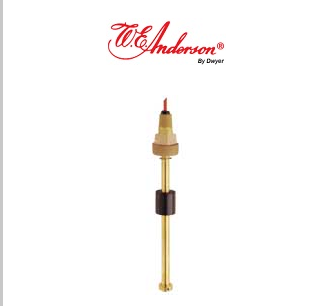

技术指标
介质: 可兼容液体
分辨率: 1/4"
温度范围:N型丁纳橡胶浮子,在水中180°F (82°C),在油中 -40到 230°F (-40 到 110°C); 不锈钢杆:
-40 到230°F (-40 到 110°C)
压力范围: N型丁纳橡胶浮漂: 150 psig (10
bar); SS 浮漂: 300 psig (21 bar)
电源:成比例电压输出型: 10 到 30 VDC; 4-20
mA 输出型: 10 到 40 VDC
线路电阻:最大1.4 kΩ
电气连接:成比例电压输出型: 24" (16 cm) 导线 #22 AWG, TFE 护套; 4-20 mA 输出型: 接线盒
防护指标:4-20 mA 型:NEMA4接线盒
安装定位:垂直 ±20°
机构认证:CSA、 UR、 FM
型号表
举例
|
CLT
|
V
|
S
|
5
|
F3
|
20.25
|
2
|
23.5
|
CLT-VS5F3-20.25-020.00-23.50
|
结构
|
CLT
|
|
|
|
|
|
|
|
持续液位变送器
|
输出
|
|
V
|
|
|
|
|
|
|
电压
|
C
|
4-20 mA
|
主干和连接材料
|
|
|
B
|
|
|
|
|
|
黄铜带铍铜挡板
|
S
|
316 SS 带 SS ARMCO
PH-15-7MO 挡板
|
连接类型
|
|
|
|
1
|
|
|
|
|
1/2" NPT (仅用于电压输出型)
|
2
|
1-1/4" NPT (仅用于F1浮子型)
|
3
|
2" NPT
|
4
|
3" 150#法兰,碳钢(仅用于S型连接) (最大压力150 psi[10.3 bar])
|
5
|
3" 150#法兰,316 SS(仅用于S型连接) (最大压力150 psi[10.3 bar])
|
浮子类型
|
|
|
|
|
|
|
|
|
材质
|
最小s.g.
|
最大压力psi(bar)
|
浮子参数in (mm)
|
|
|
|
|
F1
|
|
|
|
Buna-N
|
0.55
|
150 (10.3)
|
2.0 (50.8)
|
F2
|
Buna-N
|
0.55
|
150 (10.3)
|
2.5 (63.5)
|
F3
|
316 SS
|
0.75
|
300 (20.7)
|
3.437 (52.4)
|
指示长度
|
|
|
|
|
|
0
|
|
|
伸入液体能输出信号的最大长度是68" (173 cm)
|
顶部漂浮停止距离"C"
|
|
|
|
|
|
|
0
|
|
安装底部到浮子上部停止的距离,最小是1/4"(6.4 mm)
|
测量杆长度"B"
|
|
|
|
|
|
|
|
0
|
为计算全部长度,请加上指示长度,"C"段距离,和浮子参数.最大长度是72"
(1.82 m)
|
