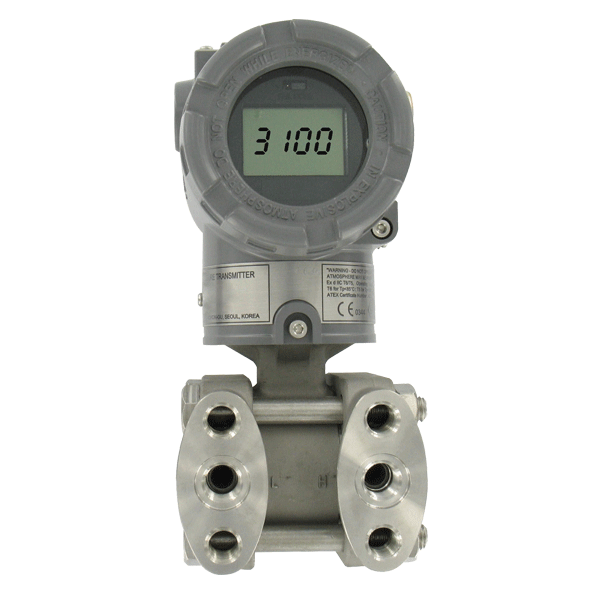

Mercoid ® 3100系列智能压力变送器是基于微处理器的高性能发射机,它具有灵活的压力校准,按钮的配置,通过HART ®和可编程通信。通过零点和量程按钮3100系列可以承受不同程度的压力和等级应用。字段校验仪不需要配置。发射器软件补偿热效应,提高了性能。 EEPROM中存储的配置设置和存储传感器修正停机或断电的功率损耗。3100系列是调频地因此可用于危险(分类)位置。100:1的可调范围能让智能变送器进行配置,以适应任何应用程序。
特点
完全可配置使用零/跨度按钮(无校准要求)
宽量程(100:1)
精度高(0.075%)
环境温度自动补偿
失效模式中的作用
应用 流量测量
水平监测
过滤器或泵的差压
关键过程监控
技术指标
介 质 :兼容气体,蒸汽,液体或vapors. P / 1
材 质 :316L不锈钢
精 度 :± 0.075% FS(@20℃)
可调范围 :100:1
稳 定 性 :± 0.125% FSO/yr
温度范围 :过程:-40至248 ° F(-40到120℃)
环境(无液晶):-40至185 ° F(-40至85 ° C)
环境(液晶显示):-22至176° F(-30至80℃)
压力范围 :最大。压力:范围:-14.5至2000 psi; 爆破压力:10000 psi
热 效 应 :± 0.125%span/32 °C
电源要求 :11.9至45伏直流电
输出信号 :4至20 mA/ HART Communication
响应时间 :0.12秒
阻尼时间:0.25至60秒
回路电阻 :操作:0到1500 Ohm; 哈特®通讯:250至500 Ohm
电气连接 :两个1/2" FNPT
工艺连 接 :1/4" FNPT
显 示 :5位数字液晶显示可选
防护等级 :符合NEMA 4X (IP66) 和防爆,防为一级甲等,组A,B,C和D
重 量 :8.6 lb
机构认证 :CE,FM
型 号 |
带液晶显示器 |
量 程 |
下限限制 |
上限限制 |
3100D-2-FM-1-1 3100D-3-FM-1-1 3100D-4-FM-1-1 3100D-5-FM-1-1 3100D-6-FM-1-1 |
3100D-2-FM-1-1-LCD 3100D-3-FM-1-1-LCD 3100D-4-FM-1-1-LCD 3100D-5-FM-1-1-LCD 3100D-6-FM-1-1-LCD |
0.6-30" H2O 1.5-150" H2O 7.5-750" H2O 1-100 psi 3-300 psi |
-30" H2O -150" H2O -750" H2O -100 psi -300 psi |
30" H2O 150" H2O 750" H2O 100 psi 300 psi |
