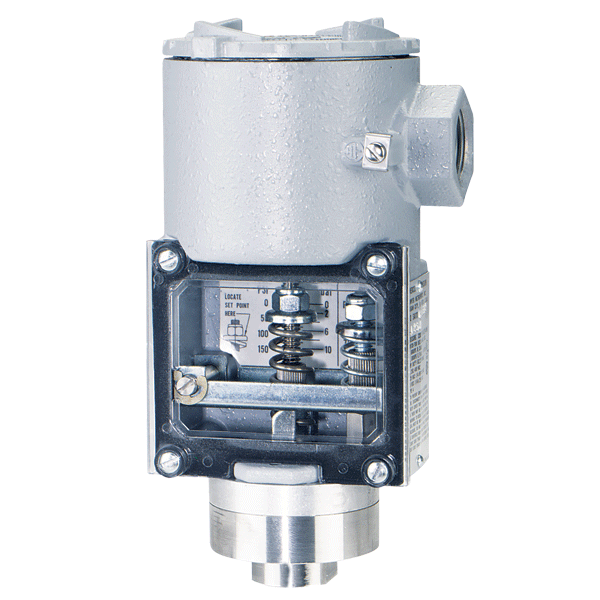

Mercoid SA1111防爆隔膜压力开关：集全天候防护和防爆于一体的经济型开关
非常牢固的结构确保在化工，石油和工业制造中的良好稳定性和可靠性。新设计可以承受冲击压力可达3000 psi(206 bar)。卷边膜片的设计保证了有效面积同时最小化了摩擦力。可以把死区最小降至满量程的5%。针对许多应用场合对死区更高的要求，SA1100包含一个单独的调整。利用泵来控制罐槽中的液位是一种典型的功能。设定点和死区调节都受到保护并且在聚酯面板后面清晰可见，且与电子元器件隔离，更加安全和保护。只要一个7/16″六角扳手就能调整设置。接线盒提供了内部接线和外部接地，包括内外螺纹连接标准的外壳具有NEMA标准全天候防护1-4X和13；NEMA 7防爆，Class
I,Groups B, C & D; NEMA 9,Class II,Groups E, F & G。可选择在结构上加上排水管已达到IP54防护标准。
应用
化学，石油化工，食品，制药工业。可用于室内，室外，或防爆区域
规格
接液材质：参照型号表中的压力腔和膜片材料
温度范围：-30到180°F(-35到82°C)
压力范围：1200 psig(82.6 bar)
外壳防护值：防水和防爆，UL和CSA对于Class I, Gorups B, C and D; Class II Groups E, F和G. UL-NEMA 4X, CSA-NEMA 4. ATEX适应
0344
II2 GEEx d IIC T6 过程温度≤75°C
开关类型：SPDT单刀双掷或DPDT双刀双掷快速开关
电力额定值：参照型号表
电气连接：接线端
管道连接：3/4″FNPT阴螺纹
过程连接：1/4″或1/2″FNPT阴螺纹
安装方位：垂直位置20°以内
设定点调节：内部7/16″六角螺母
重量：3.5磅(1.6kg)
死区：参照型号表
机构认证：UL,CSA,CE和ATEX
型号表
|
例如
|
SA11
|
13
|
E
|
A
|
4
|
K
|
1
|
|
SA1113E-A4-K1压力控制;全天候,NEMA 4X,防爆NEMA
7&9;铝腔,Buna-N膜片和O型圈; 1/4"FNPT过程连接;可调死区;自动复位;SPDT快速作用开关;可调量程30-500 psig
|
|
结构
|
SA11
|
|
|
|
|
|
|
|
指定系列编号,全天候NEMA
4X,防爆NEMA 7&9
|
|
可调压力量程
|
|
11
|
|
|
|
|
|
|
可调量程10-150 psig (0.7-10 bar)
|
|
|
12
|
|
|
|
|
|
|
可调量程20-250 psig (1.4-17.2 bar)
|
|
|
13
|
|
|
|
|
|
|
可调量程30-500 psig (2.0-34.0 bar)
|
|
电路 (开关)选项
|
|
|
E
|
|
|
|
|
|
快速作用开关额定值15 A @ 125/250/480 VAC,
1/8 HP @ 125 VAC, 1/4 HP @ 250 VAC, 1/2 A @ 125 VDC resistive, 1/4 A @ 250
VDC resistive
|
|
|
|
HS
|
|
|
|
|
|
密封快速作用开关额定值5 A @ 125/250 VAC,5 Aresistive @ 30 VDC*
|
|
|
|
HG
|
|
|
|
|
|
密封快速作用开关带金触点额定值1 A @ 125
VAC,1 Aresistive @ 30 VDC*
|
|
压力腔材质（接触部）
|
|
|
|
A
|
|
|
|
|
铝
|
|
|
|
|
S
|
|
|
|
|
316 SS
|
|
膜片材质
(接触部)
|
|
|
|
|
4
|
|
|
|
Buna-N膜片和O型圈
|
|
|
|
|
|
5
|
|
|
|
氟膜片和O型圈
|
|
电路开关类型
|
|
|
|
|
|
K
|
|
|
SPDT
|
|
|
|
|
|
|
L
|
|
|
DPDT (对于HS或HG开关选项无效)
|
|
过程连接
|
|
|
|
|
|
|
1
|
|
1/4 英寸FNPT
|
|
|
|
|
|
|
|
2
|
|
1/2 英寸FNPT
|
|
可选项
|
|
|
|
|
|
|
|
DRAIN
|
壳体带排水 - 可以使冷凝物从密封壳内部排出(满足NEMA 3R代替4X)
|
|
|
|
|
|
|
|
|
ATEX
|
ATEX认证
|
|
*选项没有ATEX
|
通用型号：SA1111E-A4-K1
SA1111E-S5-K2
开关死区表
|
量程
|
可调操作量程
|
近似最小死区
|
近似最大死区
|
|
低
|
高
|
|
|
psig
|
bar
|
psig
|
bar
|
psig
|
bar
|
psig
|
bar
|
|
11
|
10-150
|
0.7-10
|
4
|
0.28
|
7.5
|
0.52
|
75
|
5.2
|
|
12
|
20-250
|
1.4-17.2
|
5
|
0.35
|
12.5
|
0.86
|
150
|
10
|
|
13
|
30-500
|
2.0-34
|
12
|
0.83
|
45
|
3.1
|
300
|
21
|
