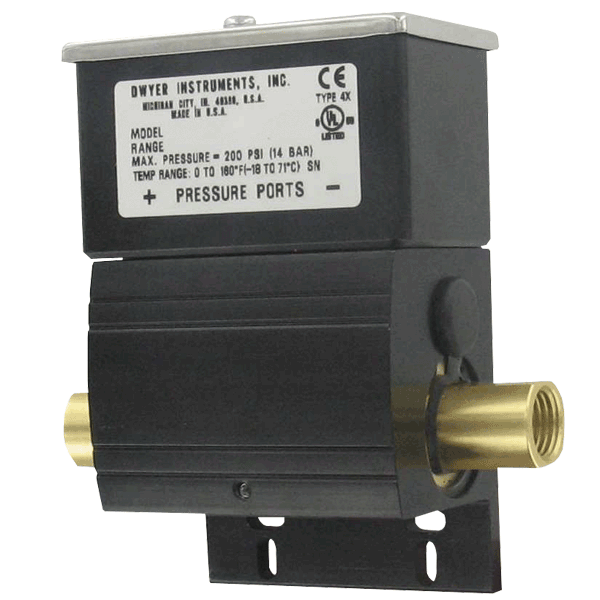

德威尔DX系列差压开关主要由铜接液材质和密封材料,适用于绝大多数气体和水基溶液。可用于低差压指示,减载压力时设定点低到1 PSID(0.07bar)。加载差压时设定点范围为2.5~75 PSID (0.17~5.17bar),减载差压时设定点范围为1.0 ~67 PSID (0.07~4.62bar)。耐压200PSIG(13.8bar),适于高静压应用。标配为全天候防护,UL 4X外壳,适用于粉尘、室外或冲洗环境。DX系列包含内部可调设定点、集成安装法兰、可拆卸电气接线端子,安装快速、方便。DX系列采用了对面膜片测量高压和低压,通过传动机构将压差传动给单刀双掷开关。
DX系列适用于众多场合,包括:
指示过滤器差压。例如当水过滤器因为堵塞产生差压增加的现象时候,就知道可能会出现水回流状况。
通过检测差压,对流量指示设备提供保护。例如,通过检测孔板两侧的差压,确保有水流。
通过检测泵两端差压,保证确实有流量通过,防止泵干烧。
确保有流量通过冷却器,通常称为蒸发器水压降。
确保流量通过热泵或空调机组,通常称为冷凝器水流量开关。
DX系列适用于众多场合,包括:
指示过滤器差压。例如当水过滤器因为堵塞产生差压增加的现象时候,就知道可能会出现水回流状况。
通过检测差压,对流量指示设备提供保护。例如,通过检测孔板两侧的差压,确保有水流。
通过检测泵两端差压,保证确实有流量通过,防止泵干烧。
确保有流量通过冷却器,通常称为蒸发器水压降。
确保流量通过热泵或空调机组,通常称为冷凝器水流量开关。
介质:兼容性的气体和液体
接液材质: 连接: 黄铜; 膜片: 氟橡胶.
温度范围: 30 to 140°F (-1 to 60°C).
压力范围: 200 psig (13.8 bar).
电气防护: 全天候UL 类型 4X (IP65).
重复性: ±2% 满刻度. 开关类型: SPDT 快速开关.
电气等级: 5A @ 125/250 VAC (~), 5A res. @ 30 VDC.
电气连接: 可移动的盖. 管道连接: 0.871" 直径的洞for
1/2" 管道接头.
过程连接: 1/4" NPT female. Continuous single side only
pressure should not exceed 1.25 x full differential range.
安装方向: 水平方向, ±10°. 可调设定点: 外部螺纹旋转.
外壳材质: 主体: 铝; 外壳: 聚碳酸酯; 盖子: 300 SS.
振动: Set point repeats after 2.5 Gs, 5 to 500 Hz. Set point
repeats after a 15 Gs, 10 毫秒时间.
海拔范围: 6560 ft (2000 m). 湿度范围: 80%
(non-condensing).
污染程度: 2. 使用环境: 用于室内或室外. 重量: 1 lb 3 oz (0.54 kg). 认证机构: CE, UL.
