DHII系列包含了所有

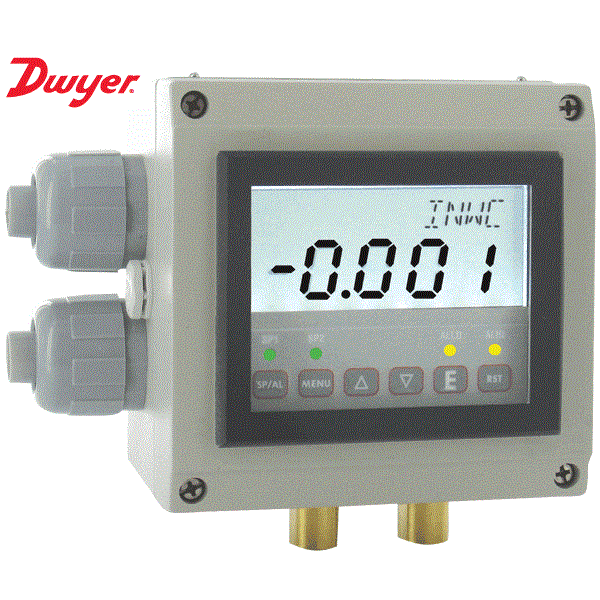

Digihelic®差压控制器(风速变送器)的杰出功能并增加了NEMA4(IP66)防护外壳。
Digihelic ®II差压控制器包括两个单刀双掷控制继电器,并带有 4-20mA 过程输出和Modbus®通信以及大的光亮型4数字LCD显示能方便的从很远的地方观察。在DHII中电线也有所增强并带有分开的接线端。可移动的接线端能很方便的在防护壳外接线安装和附在电路板上,减少布线困难和在过程中的安装时间。
DHII差压控制器的新NEMA4(IP66)防护外壳使它成为屋顶通风系统等室外应用领域的最佳选择。它也是洁净房的表面安装,容易有水的地方或工厂清洁维护的解决问题的理想外壳。
此款产品可以测量风速,风量的一款智能变送器。可以带开关,报警,4-20mA输出。详细资料在说明书内。
应用
·集尘袋过滤器
·输送管的流量测量
·过滤器状态
·输送管或建筑物的静压
·风扇控制
规格
介质 : 空气和不可燃 , 兼容气体
材质 : 请向厂家咨询
外壳材料: 铝,玻璃
精度 : 在 77°F (25 °C) 为±0.5% 包括滞后性和重复性
稳定性 : 每年 < ± 1%
压力范围 : 量程 5": 5 psi; 10": 5 psi; 25": 5 psi;
50": 5 psi; 100": 9 psi.
温度范围 : 32 至 140 °F (0 至 60 °C)
补偿温度范围 : 32 至 140 °F (0 至 60 °C)
热效应 : 0.020%/°F (0.036/°C) 从 77F
(25 °C)
电源 : 高电压 = 100 至 240 VAC, 50 至 400 Hz 或者 132 至 240 VDC
低电压 = 24 VDC ± 20%
电力消耗 : 低压电力 = 24 VDC 最大 130 mA
高压电力 = 100 至 240 VAC, 132 至 240 VDC- 最大 7VA
输出信号 : 4-20 mA DC 最大 900 欧姆
零点&范围调整 : 通过菜单调整
晌应时间 : 250 ms.
显示 : 4 位液晶显示0.6”高,LED 指示设定点和报警状态
电气连接 : 旋紧接线端
连接件 : 1/8英寸FNPT阴螺纹
防护指标 : 表面设计满足 NEMA 4(IP66)
安装定位 : 在水平面上安装部件
尺寸 : 4.73" x 4.73"
x 3.43" (120 x 120 x 87.1 mm)
重量 : 2磅10盎司(1.19 KG)
串行通信 : Modbus®RTU, RS485, 9600 波特
开关规格
开关类型 : 2 个单刀双掷继电器
电气指标 : 8 Amps 240 VAC 阻抗
设定点调节 : 可通过表面按键调节
型号
可用的压力工程单位
|
型号
|
in.wc
|
ft. wc
|
mm wc
|
cm wc
|
psi
|
in.Hg
|
mm Hg
|
mbar
|
Pa
|
kPa
|
hPa
|
oz. in2.
|
DHII-002
|
0.250
|
|
6.350
|
0.635
|
|
|
0.467
|
0.623
|
62.28
|
|
0.623
|
0.144
|
DHII-004
|
1.000
|
|
25.40
|
2.540
|
|
|
1.868
|
2.491
|
249.1
|
0.249
|
2.491
|
0.578
|
DHII-006
|
5.000
|
.4167
|
127.0
|
12.70
|
.1806
|
.3678
|
9.342
|
12.45
|
1245
|
1.245
|
12.45
|
2.890
|
DHII-007
|
10.00
|
.8333
|
254.0
|
25.40
|
.3613
|
.7356
|
18.68
|
24.91
|
2491
|
2.491
|
24.91
|
5.780
|
DHII-008
|
25.00
|
2.083
|
635.0
|
63.50
|
.9032
|
1.839
|
46.71
|
62.27
|
6227
|
6.227
|
62.27
|
14.45
|
DHII-009*
|
50.00
|
4.167
|
1270
|
127.0
|
1.806
|
3.678
|
93.42
|
124.5
|
|
12.45
|
124.5
|
28.90
|
DHII-010*
|
100.0
|
8.333
|
2540
|
254.0
|
3.613
|
7.356
|
186.8
|
249.1
|
|
24.91
|
249,1
|
57.80
|
也提供双向* 量程: DHII-012 量程:
0.25 - 0 - 0.25”w.c.
DHII-014 量程 : 1.0
- 0 -1.0”w.c
DHII-015 量程 : 2.5
- 0 -2.5”w.c
DHII-016 量程 : 5-0-5”w.c
DHII-017量程 : 10
- 0 -10”w.c
对于速率和体积流量不提供双向量程部件和型号 DHII-009&
DHII-010
附件
351-9 Mother NodeTM银RS-232
至 RS-485 转换器带有 DB9F连接头,包括120VAC到12VDC的转换器
A-438 表面安装架
Digihelic® Links 通信软件
