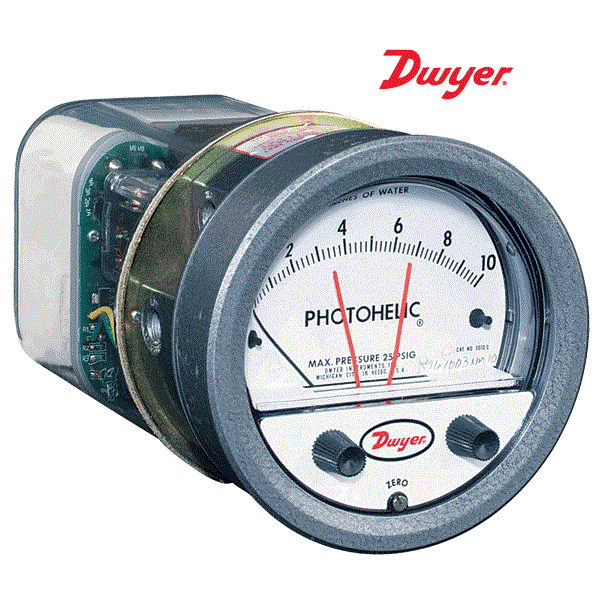

Photohelic®开关/表均是结合多功能、高重复压力开关和精密的并经时间验证的Magnehelic®设计的差压表为一体。Photohelic®可以测量和控制空气和兼容气体的正压、负压和差压。标准型额定压力25psig(1.7bar),可选压力范围35psig(2.4bar)或80psig(5.5bar)。36000S型只可测量单正压并可达到6000psig(413bar),其额定值为9000psig(620bar)。
两个光电晶体管驱动的DPDT继电器,用于低/高限控制。通过面板的旋钮使设置点指示器易于调节控制。单个设定点死区仅为一个指针宽度-小于满量程的1%。设定点可互锁以提供不同死区-用于控制风扇、阻尼器等。仪表的读数是连续的,不受开关动作影响,即使在掉电情况下,也可读数。量程从0-.25" (0-6 mm) w.c. 到 30 psi (21 bar);单正压到6000
psig (413bar)。
PHOTOHELIC传感--工作原理
典型的应用场合,这些Dwyer开关/表在高、低压设置点之间进行控制。当压力变化达到高极或低限设定点的压力时,限制光耦的红外灯螺旋驱动快门熄灭。光耦信号经过放大去驱动DPDT继电器产生开关动作。死区为满刻度的1%或更小--足够保证绝对的,无振动工作。
继电-变压器的特点
塑料外壳保护了所有的电器元件。固态集成电路被装配在环氧树脂玻璃电路板和自动熄灭终端板上。(仅对于A3000系列)
应用--PHOTOHELIC 开关/表
压力开关/表为您提供压力指示和高/低限开关控制。对于OEM和现场应用,Photohelic开关/表被用于空调系统、洁净室、液压和气动控制系统、材料处理设备,报警和控制废气排放系统,控制气体结构的压力和血流监测和呼吸检测。
规格
表规格
介质:空气和不易燃的,兼容的气体
精度:70℉(21.1℃)时满量程为±2%;(A3000-0满量程时±3%).(A3000-00满量程时±4%)
额定压力:-20″Hg到 25 psig(-0.677bar到1.72 bar); MP中压可选:35 psig(2.41 bar);HP 高压可选:80 psig(5.52 bar). 36003S-36010S:150psig(10.34bar);36020S和更高的:1.2倍满刻度压力
温度范围: 20-120℉(-6.67-48.9℃),低温可选
压力连接: 1/8"FNPT阴螺纹
尺寸:4英寸(101.6mm)直径表盘, 5" (127 mm) O.D. x 8-1/4" (209.55 mm)
重量:4磅 (1.81 KG)
开关规格
开关类型:每个触点有2个C形继电器(DPDT)
可重复性:满量程时±1%
电力额定值:10A@28VDC,10A@120,240VAC
电气连接:螺丝接线端,仅能使用铜接头167°F(75°C)
电源要求:120 VAC, 50/60 Hz; 240 VAC & 24 VAC 电源可选
安装方位:垂直安装,其它方位咨询工厂
设定点调节:调节扭在面板
机构认证:UL, CSA, CE.
标准型号:
使用两个光电晶体管和两个DPDT继电器用于高/低报警或限制控制。当表的指针移到设定点的左边时,继电器的电流被切断;当表的指针移到设定点的右边时,继电器将接通电源。对停电或无压提供了自动防故障保护。
选项
单接点—右设定点,用于压力的升高或下降动作。
OEM型—相对其它型号,可选择更少的继电器和变压器元件和外壳,但包括红外二极管、光电晶体管、遮光器和设定指针,适用于单/双触点。
远程安装继电器—继电器包离仪表可以远程安装,标准长度是5英尺,可订购其它您所需的电缆长度。
增强型旋钮—可获得低温选项、特殊刻度,电压和其它特色和修改是可能的。
特殊外壳—具有全天候防雨外壳(NEMA 4)和防爆(NEMA 7 CD,9 EFG;NEC
Class I,DIV 1&2,Gr C, D;
Class II,DIV 1&2 Gr E,F,G; Class III)。需要详细的尺寸图请联系客户服务部
高、低自锁电路—Dwyer-Photohelic 压力开关/表电路接线可以是高自锁电路、低自锁电路和高低自锁电路三种。这就是说,设备一旦触发,它们将保持各自的状态,直到手动复位。对于报警和信号应用尤其有用,在这种场合下报警或信号控制采用另一个Photohelic 压力开关/表或其它方法完成。附带有完整的接线和操作说明书。手动复位需要一个干电路按钮例如Dwyer Part A-601。
差压开关/表

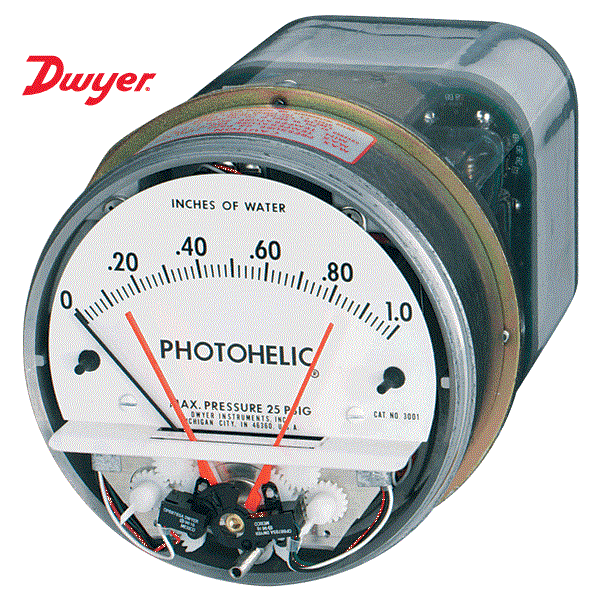

表盘和前盖 (带有设定点按钮和调零螺钉):移开表盘和前盖,就可露出Photothelic设定点机制,前盖是通明碳酸脂塑料.
指针和光闸: 安装在螺旋线和平衡码上。打开光闸,光电晶体管就暴露在红外线下,根据所使用压力可把光电晶体管罩起来。
遮光屏:有效保护光电晶体管,避免户外强光的照射。在遮光屏的掩护下,指针可自由摆动,表盘内显得非常清晰和洁净。
限位开关:可靠,使用寿命长。直接附加在设定指针上,但它们单独校准过,以确保开关精度。
可弯曲驱动轴:与设定点旋钮相连。
调零螺杆:与表盘上螺钉相连。
塑料外壳:保护电子元件和电器连接。
聚碳酸脂接口或终端板具有防火性能。
压制在氧化玻璃上的线路板:性能好,经久耐用。
负载继电器:DPDT,具有自锁特征,应用广。
电气:其设计使用50/60Hz, 110V的电流,其电压允许上下浮动10%。特殊仪表可使用其它电压如:220VAC,24VAC。
开关设定指针:时刻显示开关的位置。
弹簧负载摩擦离合器:防止操作人员损伤设定机制。
A3000系列 Photohelic
型 号
|
量程(英寸水柱)
|
型 号
|
量程(psi)
|
型 号
|
量程 (毫米水柱)
|
型 号
|
量 程 (Pa)
|
A3000-00
|
0-0.25
|
A3201
|
0-1
|
A3000-6MM
|
0-6
|
A3000-60PA
|
0-60
|
A3000-0
|
0-0.50
|
A3202
|
0-2
|
A3000-10MM
|
0-10
|
A3000-125PA
|
0-125
|
A3001
|
0-1.0
|
A3203
|
0-3
|
A3000-25MM
|
0-25
|
A3000-250PA
|
0-250
|
A3002
|
0-2.0
|
A3204
|
0-4
|
A3000-50MM
|
0-50
|
A3000-500PA
|
0-500
|
A3003
|
0-3.0
|
A3205
|
0-5
|
A3000-80MM
|
0-80
|
A3000-750PA
|
0-750
|
A3004
|
0-4.0
|
A3210**
|
0-10
|
A3000-100MM
|
0-100
|
|
|
A3005
|
0-5.0
|
A3215**
|
0-15
|
零点中心量程
|
零点中心量程
|
A3006
|
0-6.0
|
A3220**
|
0-20
|
A3008
|
0-8.0
|
A3230***
|
0-30
|
A3300-20MM
|
10-0-10
|
A3300-250PA
|
125-0-125
|
A3010
|
0-10
|
**MP中压,***HP高压选项
|
A3300-30MM
|
15-0-15
|
A3300-500PA
|
250-0-250
|
A3015
|
0-15
|
Photohelic--单压
|
型 号
|
量程 (厘米水柱)
|
型 号
|
量 程 (千帕)
|
A3020
|
0-20
|
A36003S
|
0-30
|
A3000-15CM
|
0-15
|
A3000-1kPA
|
0-1
|
A3025
|
0-25
|
A36006S
|
0-60
|
A3000-20CM
|
0-20
|
A3000-1.5kPA
|
0-1.5
|
A3030
|
0-30
|
A36010S
|
0-100
|
A3000-25CM
|
0-25
|
A3000-2kPA
|
0-2
|
A3040
|
0-40
|
A36020S
|
0-200
|
A3000-50CM
|
0-50
|
A3000-3kPA
|
0-3
|
A3050
|
0-50
|
A36030S
|
0-300
|
A3000-80CM
|
0-80
|
A3000-4kPA
|
0-4
|
A3060
|
0-60
|
A36060S
|
0-600
|
A3000-100CM
|
0-100
|
A3000-5kPA
|
0-5
|
A3080
|
0-80
|
A36100S
|
0-1000
|
A3000-150CM
|
0-150
|
A3000-8kPA
|
0-8
|
A3100
|
0-100
|
A36300S
|
0-3000
|
A3000-200CM
|
0-200
|
A3000-10kPA
|
0-10
|
A3150
|
0-150
|
A36600S
|
0-6000
|
A3000-250CM
|
0-250
|
A3000-15kPA
|
0-15
|
Bi-Directional量程
|
|
|
A3000-300CM
|
0-300
|
A3000-20kPA
|
0-20
|
A3000-00N
|
0.05-0.20
|
|
|
零点中心量程
|
A3000-25kPA
|
0-25
|
|
|
A3000-30kPA
|
0-30
|
零点中心量程
|
|
|
A3300-4CM
|
2-0-2
|
零点中心量程
|
|
|
A3300-10CM
|
5-0-5
|
A3300-0
|
0.25-0-0.25
|
型 号
|
量程(英寸水柱)
|
A3300-30CM
|
15-0-15
|
A3300-1kPA
|
0.5-0-0.5
|
A3301
|
0.5-0-0.5
|
风量(F.P.M)
|
|
|
A3300-3kPA
|
1.5-0-1.5
|
A3302
|
1-0-1
|
A3000-00AV
|
0-.25/300-2000
|
|
|
|
|
A3304
|
2-0-2
|
A3000-0AV
|
0-.50/500-2800
|
|
|
|
|
A3310
|
5-0-5
|
A3001AV
|
0-1.0/500-4000
|
|
|
|
|
A3320
|
10-0-10
|
A3002AV
|
0-2.0/1000-5600
|
|
|
|
|
A3330
|
15-0-15
|
A3010AV
|
0-10/2000-12500
|
|
|
|
|
Dwyer 差压开关 A3000-15CM A3000 20CM A3000-25CM
A3000-50CM A3000-80C A3000-100Cm A3000-150CM
A3000-200CM A3000-250CM
A3000-300CM
A3000-6MM A3000-10MM
A3000-25MM A3000-50MM A3000-80MM A3000-100MM
A3000-60PA A3000-125PA
A3000-250PA A3000-500PA A3000-750PA
A3000-1kPA A3000-1.5kPA
A3000-2kPA A3000-3kPA A3000-4kPA A3000-5kPA A3000-8kPA A3000-10kPA A3000-15kPA A3000-20kPA A3000-25kPA
A3000-30kPA A3300-0
A3301 A3302 A3304
A3310 A3320 A3330 A3000-00 A3000-0 A3001 A3002 A3003
A3004 A3005 A3006
A3008 A3010 A3015 A3020 A3025 A3030 A3040 A3050
A3060 A3080 A3100
A3150
A3300-1kPA
A3300-3kPA
Options and
Accessories — Add options
as a suffix. Example: A3001-LT
-SRH, Single Relay Activates on
Increase
-SRL, Single Relay Activates on
Decrease
-OLS, OEM model
-RMR, Remote mounted relay
-TAMP, Tamper proof knobs
-MP, Medium pressure
-HP, High pressure
-LT, Low temperature (-20oF)
A-298 Flat Flush Mounting Bracket
A-601, Manual reset switchnet
-240VAC
220-240VAC
