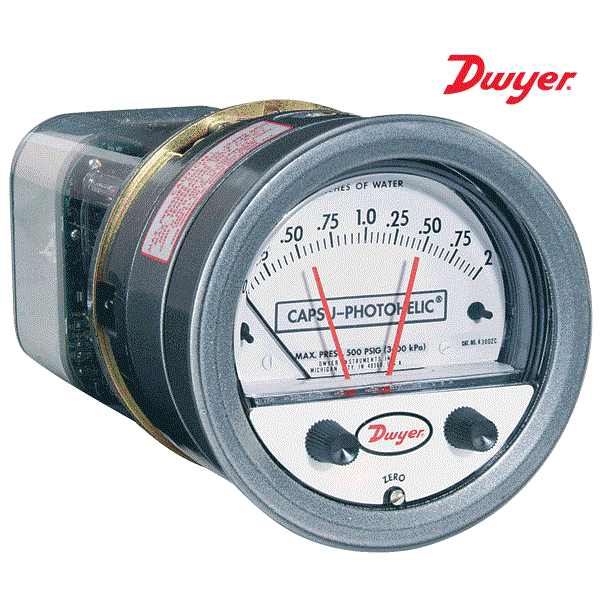

Capsu-Photohelic ®开关 / 差压表是具有多功能、高重复性的差压开关和高精度差压表的组合,差压表采用了经时间考验的 Magnehelic ® 的设计。 Capsu-
Photohelic ® 采用了封装传感元件,能够测量液体及气体的压力达到 500 psig (34 bar), 当测量水或水基液体时还可选用铸铜外壳。
两个光电管带动双刀双掷继电器用于低 / 高限制控制,在仪表前部的旋钮很容易调整设定点。每个设定点的死区只有一个指针宽度 --小于满量程的 1% 。两个设定点可以连锁来预防死区的变化 -- 最适用于控制泵等。
规格
差压表技术指标
介质 : 兼容气体和液体。使用水基液体可选择黄铜外壳
材质 : 请向厂家咨询
精度 : 在 70° F (21.1 ° C) ±3% 。 43000S 型号为±2%; 43215, 43220 和 43500 为±4%
压力范围 : -20 Hg 至 500 psig( -0.677 至 34.5 bar)
温度限制 : 20 至 120 °F (-6.67 至 48.9 °C) 有低温选项
连接件: 1/4” NPT 内螺纹
尺寸 : 表盘4” (101.6 mm), 5”(127 mm) 外径 : x 9-3/16” (233.36 mm)
重量: 5 lb, 8 oz (2.49 kg) 。黄铜 11 lb, 2 oz (5.05
kg)
开关技术指标
开关类型 : 每个设定点有 2 个 C 继电器 ( 双刀双掷 ) 。
重复性: 满刻度的±1% 。
电气指标 : 10A @120 VAC, 6A @240 VAG, 60 Hz res。 10A@ 28 VDC
电气连接 : 旋紧接线端
电源 : 120 VAC, 50/60 Hz; 可选择电力为 240 VAC & 24 VAC
安装定位: 膜片位于垂直方向。其他定位请向厂家咨询
设定点调节: 表面可调旋钮
型号
|
型号
|
量程
英寸水柱
|
型号
|
量程
英寸水柱
|
型号
|
量程
psi
|
选项
单触点,右边旋钮,在压力增加或降低时动作。
电源, 24 VAC或220 VAC带电继电器组远程安装继电器,继电器组可以远程安装。
需要特殊的电缆长度请标明。
加强型旋钮,低温选项,特定量程,电压及其它任何功能和修改都是可能的。
特别外壳包括全天候(NEMA4)和防爆
NEMA 7CD, 9 EFG; NEC平级1,
DIV.1&2,C、D组,评级II, DIV.1 &2, E、F、G组务,平级III。需要详细的尺寸图请于客户服务部联系。

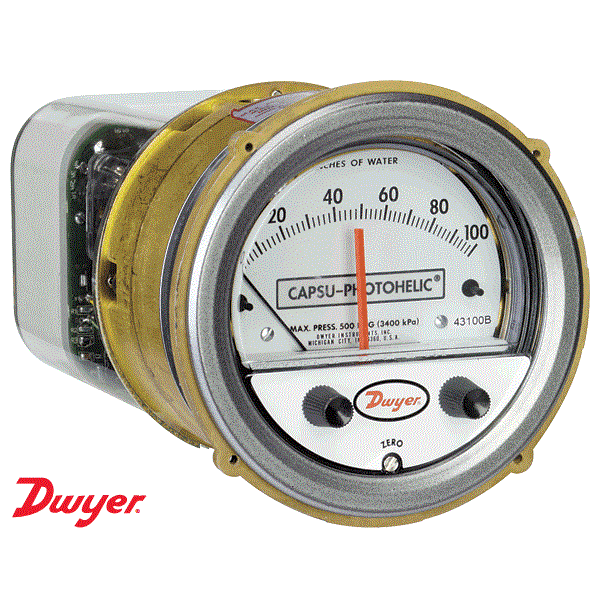

黄铜主体,为使用水基液体订购黄铜外壳时在型号末端加"B"
例如:43001B
|
|
43000-0
|
0-.5
|
43060
|
0-60
|
43201
|
0-1
|
|
43001
|
0-1.0
|
43080
|
0-80
|
43202
|
0-2
|
|
43002
|
0-2.0
|
43100
|
0-100
|
43203
|
0-3
|
|
43003
|
0-3.0
|
43150
|
0-150
|
43204
|
0-4
|
|
43004
|
0-4.0
|
43200
|
0-200
|
43205
|
0-5
|
|
43005
|
0-5.0
|
43300
|
0-300
|
43210
|
0-10
|
|
43006
|
0-6.0
|
43400
|
0-400
|
43215
|
0-15
|
|
43008
|
0-8.0
|
43500
|
0-500
|
43220
|
0-20
|
|
43010
|
0-10
|
43302
|
1-0-1
|
43230S
|
0-30
|
|
43015
|
0-15
|
43304
|
2-0-2
|
43240S
|
0-40
|
|
43020
|
0-20
|
43310
|
5-0-5
|
43260S
|
0-60
|
|
43025
|
0-25
|
43320
|
10-0-10
|
43280S
|
0-80
|
|
43030
|
0-30
|
43330
|
15-0-15
|
432100S
|
0-100
|
|
43040
|
0-40
|
|
|
432200S
|
0-200
|
|
43050
|
0-50
|
|
|
432300S
|
0-300
|
其他量程单位，请咨询工厂。
