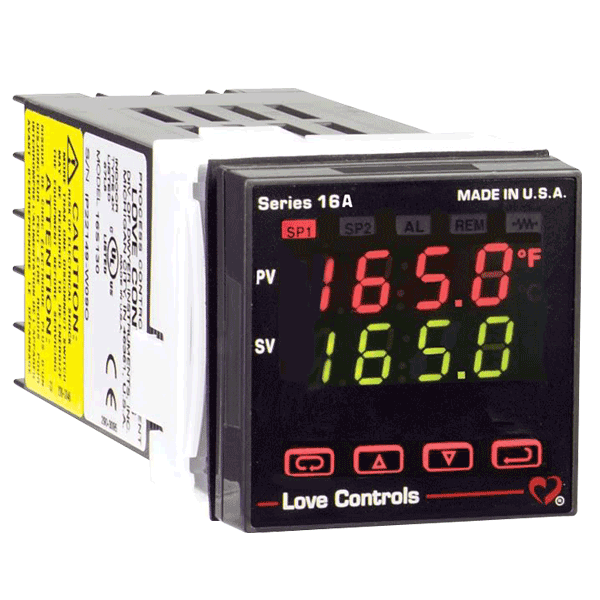

这个紧凑极低成本的产品拥有最新的微处理器核心技术,使其可提供完全可编程能力和一系列完善的功能,16A系列温度/过程控制仪拥有很多特点,如通用输入、Self-Tune PID、模糊逻辑和两个用于过程值和置点值的4 位LED 显示。可选择输入为热电偶、热电阻、电流或电压。可选择输出为固态继电器、普通继电器、脉冲电压或比例电流。可编程报警器(可选择)可自动或手动重启。面板为防水和防腐蚀型(UL4-X 型)使其可理想用于清洁卫生场合,替换电子零件不需要改线(通过取下面板)。自诊断、永久存储器和可选择的控制方式设计都使其有更高的生产率,四位安全级别密码保护,可选择开-关、P,PI 或PID 手动控制,或选择采用自动Self-Tune 的控制仪实现最好的PID 控制。
16A2 在标准过程的温度控制中体现了最好的价值,除以上列出的特点以外,16A2 还提供峰值/谷值显示,百分比输出显示,数字输入过滤和其它控制仪的主控机。
技术指标
输入选择:热电偶,热电阻,直流电压,或直流电流(见输入范围)
显示:两个四位LED 显示,0.3(7.62 mm)高显示分辩率:1 度或0.1 度(取决于传感器),或1 位数
精度:量程的±0.25% ±1 最低有效数字
电源:100 到240 VAC 普通,+10% -15%,50 - 400 Hz单相;132 - 240 VDC +10% -20%
工作温度:14 到131°F(-10 到55°C)
功率消耗:最大5 VA
控制输出指标:
SSR:2.0 A at 240 VAC resistive at77°F(25°C). De-rates to1.0 Aat130°F(55°C).
Minimum load of 100 mA. 直流SSR:1.75A at 32 VDC maximum. 继电器:SPST,3Aat 240 VAC resistive,1.5 A@ 240 VAC inductive. Pilot Duty rating:
250 VA,2 A@ 120VAC,1 A@ 240 VAC. 报警继电器:SPST,3 A@ 240
VACresistive;1.5 A@ 240
VAC inductive. Pilot Duty Rating: 240 VA,2A@ 120 VAC or1
A@ 240 VAC 开关电压:15 VDC at 20 mA. 比例电流:0 - 20 mADC, scalable, into 600 ohms maximum
重量:8 oz (227g)
机构认证:UL E83725, CE
面板指标:Type 4X (IP66)
串行通信(可选择):RS-232 或RS-485 用LoveLink™ 或Modbus®
RTU 协议
型号表
型号
|
报警
|
输出A
|
输出B
|
16A2111
16A2030
16A2133
16A2130
16A2020
16A2110
16A2050
|
有
无
有
有
无
有
无
|
SSR
继电器
继电器
继电器
15 VDC
SSR
电流
|
SSR
无
继电器
无
无
无
无
|
For Enhanced 16A3 Ramp and soak feature change 16A2 to 16A3.
EXAMPLE
|
16A
|
2
|
0
|
1
|
1
|
934
|
Series 16A2011-934 Temperature
Controller/Process, no alarm, SSR output A and B, with set point/process signal
output 0-20 mA.
|
SERIES
|
16A
|
|
|
|
|
|
Temperature Controller//Process
|
TYPE
|
|
2
3
|
|
|
|
|
Standard
Enhanced
|
ALARM
|
|
|
0
1
|
|
|
|
No Alarm
With Alarm
|
OUTPUT A
|
|
|
|
1
2
3
4
5
8
|
|
|
SSR
15 VDC
Relay N.O.
Relay N.C.
Current
DC-SSR
|
OUTPUT B
|
|
|
|
|
0
1
2
3
4
5
|
|
None
SSR
15 VDC
Relay N.O.
Relay N.C.
Current
|
OPTIONS
|
|
|
|
|
|
934
936
948
992
993
995
996
9152
9502
|
Set Point/Process Signal Output 0-20 mA
Set Point/Process Signal Output 0-10 VDC
4-Stage Set Point
RS-485 Lovelink™
RS-232 Lovelink™
RS-232 Modbus®
RS-485 Modbus®
16A3 Program R/H Key Reset
12/24 VDC Power Supply
|
