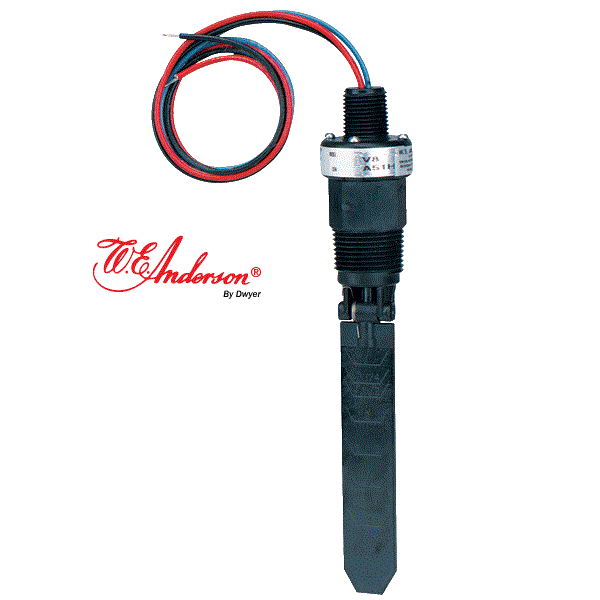

V8系列FLOTECT@ 叶片式流量开关可用来保护设备,操作简单可靠。在大多数情况下,当有足够的液体或气体流量时开关是常开的,当流动停止时,叶片弹簧推动叶片,激发额定值为5A @ 120/250 VAC的单刀双掷开关去启动或关闭电动机,泵或发动机等。操作闸门或阀门,关闭加热炉或启动报警器或信号器,来保护无人看管的自动设备不被损坏,保证正常生产。
V8采用防泄漏主体,坚固耐磨的PPS材质具有很好的耐化学腐蚀性。全范围可调整的叶片上模压有刻度,可安装在1到6英寸管子中。工作压力高达150 psig(10 bar),温度达212℉(100℃)。V8流量开关可用于各种化学过程,工业系统和类似的生产过程条件与PPS,陶瓷8,316不锈钢兼容的场合。V8有按照UL标准508的认证,适用于安装在有保护性的环境中。
冷水流速,大致动作值/无动作值
|
空气流速,大致动作值/无动作值
|
管子尺寸
|
GPM 上部; LPM 下部
|
管子尺寸
|
SCFM 上部; LPM 下部
|
1"
|
10.8/9.1
|
1"
|
39/32.6
|
40.9/34.6
|
1105/923
|
1-1/4"
|
9.8/8.3
|
1-1/4"
|
37.5/32.2
|
37.2/31.4
|
1062/912
|
1-1/2"
|
8.6/6.8
|
1-1/2"
|
33.4/26.7
|
32.4/25.7
|
945/757
|
2"
|
10.9/8.8
|
2"
|
43/36.8
|
41.2/33.4
|
1218/1042
|
3"
|
12.9/8.9
|
3"
|
52.7/38.9
|
48.8/33.5
|
1493/1100
|
4"
|
21.1/13.8
|
4"
|
87.6/63.6
|
79.7/52.2
|
2482/1802
|
6"
|
45/33
|
6"
|
168.6/137.4
|
170.2/124.7
|
4775/3890
|
应 用
应用于化学过程,空调,冷冻,供暖系统,冷却管线,机械,液体传输系统,水处理,食品加工和机械工具,此外,也可用于任何与结构材料相兼容的场合
规 格
介质: 兼容的气体或液体
接液材质:
叶片和主体:PPS
销和弹簧:316不锈钢或铬镍铁合镀金
磁体:陶瓷 8
温度范围: 212℉(100℃)
压力范围: 150 psig(10.34bar)
防护指标: 普通型,WP选项是全天候的
开关型号: SPDT快速开关,MV选项:SPDT镀金触点快速开关
电气指标:5A@ 125/250 VAC,5A res.,3Aind. @ 30 VDC . MV 型:1A@ 125 VAC;1Ares.,0.5Aind. @ 30 VDC
电力连接:18线规铜线,18英寸(460毫米)长
管道连接: 1/2英寸MNPT
过程连接:1英寸MNPT
安装位置:开关安装方向不限,可以任意安装,但流速的动作值/不动作值是基于水平管的流动并且是公称值
设置点调整: 叶片可调整
重量:4.5盎司(0.13公斤)
认证:CE, UL508(美国和加拿大)
型号:V8流量开关
可选项(在型号后添加后缀)
-MV,镀金触点,干电路选择
-INC,铬镍铁合镀金选项

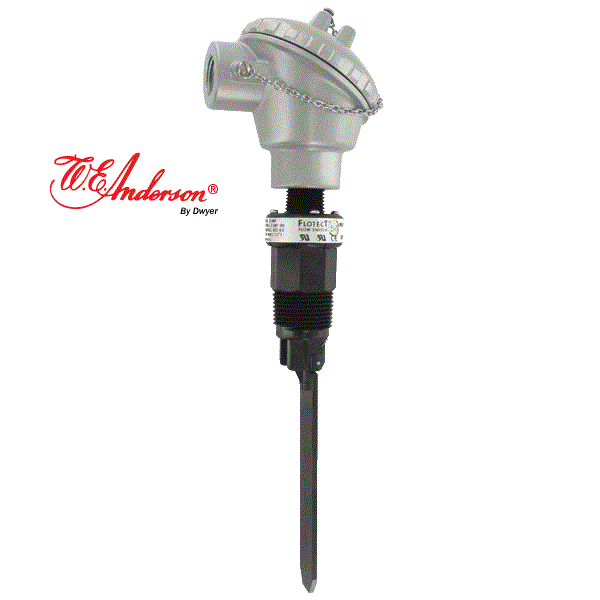

-WP,全天候外壳
