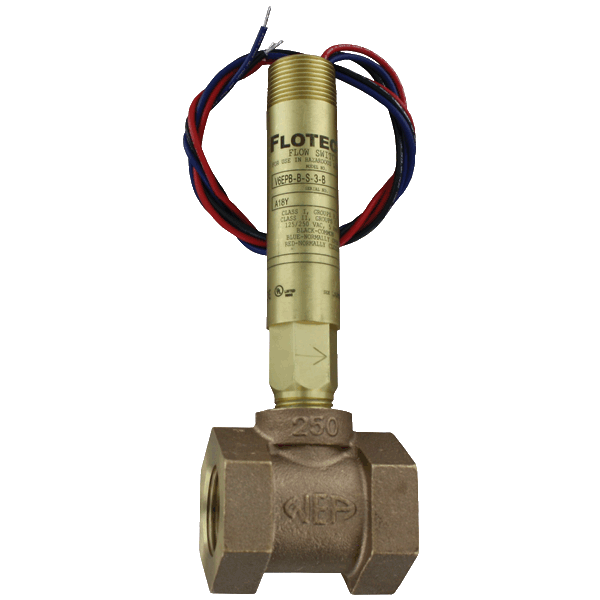

Flotect® V6 流量开关结构极为紧凑,专门用来监测液体、气体或空气的流速,它采用磁性动作,没有机械连接,操作简单可靠。下部主体带有叶片和一个磁铁,通过控制上部隔离室中磁铁来操作开关。在大多数应用中,开关是常开的,管道中的流体使叶片压紧叶片弹簧,当流速降低时,弹簧将叶片推回原位,触发开关发出警报或关闭。可选择三通来方便的安装此流量开关,三通安装中的管道尺寸为1/2˝ - 2˝,当加上套管时,很适于1/4˝ 和3/8˝的管道。
Flotect® V6 流量开关结构极为紧凑,专门用来监测液体、气体或空气的流速,它采用磁性动作,没有机械连接,操作简单可靠。下部主体带有叶片和一个磁铁,通过控制上部隔离室中磁铁来操作开关。在大多数应用中,开关是常开的,管道中的流体使叶片压紧叶片弹簧,当流速降低时,弹簧将叶片推回原位,触发开关发出警报或关闭。可选择三通来方便的安装此流量开关,三通安装中的管道尺寸为1/2˝ - 2˝,当加上套管时,很适于1/4˝ 和3/8˝的管道。
返回产品中心Flotect® V6 流量开关结构极为紧凑,专门用来监测液体、气体或空气的流速,它采用磁性动作,没有机械连接,操作简单可靠。下部主体带有叶片和一个磁铁,通过控制上部隔离室中磁铁来操作开关。在大多数应用中,开关是常开的,管道中的流体使叶片压紧叶片弹簧,当流速降低时,弹簧将叶片推回原位,触发开关发出警报或关闭。可选择三通来方便的安装此流量开关,三通安装中的管道尺寸为1/2˝ - 2˝,当加上套管时,很适于1/4˝ 和3/8˝的管道。
特征
• 由棒料加工而成的防泄漏下部主体
• 三通安装时可选带有校准叶片或现场可调整叶片
• 全天候防护
• 防爆(在技术指标中列出)
• 在不进行拆卸的情况下即可方便的更换电气元器件,从而保证工艺过程不会中断
• 用黄铜主体可用到1000 psig(69 bar)的高压,用316 不锈钢主体可用到2000 psig(138 bar)(见技术指标)
• 低流速型号有设定值现场调节功能
• 安装简便,将三通插入管线中和接电即可
应用
• 在低流速或无流体时保护泵,发动机和其它设备
• 控制泵的时序操作
• 自动启动辅助泵和发动机
• 当冷却液流量中断时停止液冷式发动机,机器和加工处理过程
• 无气流通过加热管时关闭加热器
• 根据流量控制闸门
• 使用应急喷淋器时声音报警
V6EPB-B-S-1-BV6EPB-B-S-2-B V6EPB-B-S-3-B V6EPB-B-S-4-B V6EPB-B-S-5-B V6EPB-B-S-6-B V6EPB-B-S-1-MI V6EPB-B-S-2-MI V6EPB-B-S-3-MI V6EPB-B-S-4-MI V6EPB-B-S-5-MI V6EPB-B-S-6-MI V6EPB-S-S-1-MI V6EPB-S-S-2-MI V6EPB-S-S-3-MI V6EPB-S-S-4-MI V6EPB-S-S-5-MI V6EPB-S-S-6-MI
V6EPB-S-S-1-FS V6EPB-S-S-2-FS V6EPB-S-S-3-FS V6EPB-S-S-4-FS
V6EPB-S-S-5-FS V6EPB-S-S-6-FS V6EPB-S-S-1-S V6EPB-S-S-2-S V6EPB-S-S-3-S V6EPB-S-S-4-S V6EPB-S-S-5-S V6EPB-S-S-6-S V6EPB-B-S-6-0 V6EPB-S-S-6-0 V6EPB-B-S-LF V6EPB-S-S-LF
技术指标
介质:与材质兼容的气体或液体
材质:标准V6 型号:叶片:301 不锈钢;下部主体:黄铜或303 不锈钢;磁体:陶瓷;其它:301,302 不锈钢;三通:黄铜,铁,锻钢或304 不锈钢V6 低流速型号:下部主体:黄铜或303 不锈钢;三通:黄铜或304 不锈钢;磁体:陶瓷;O 形环:标准丁纳橡胶-N ,可选Viton®;其它:301,302 不锈钢
温度范围:标准-4 - 220°F(-20 - 105°C),MT 高温选项400°F(205°C)(MT 无UL,CSA 或ATEX). ATEX compliant AT 选项环境温度:-4-167°F(-20 - 75°C),工作温度:-4 - 220°F(-20 - 105°C)
压力范围:无三通黄铜下部主体型:1000 psig(69 bar),无三通303 不锈钢下部主体型号:2000 psig(138 bar)。黄铜三通型号:250 psi(17.2bar),铁三通型号:1000 psi(69 bar),锻钢或不锈钢三通型号:2000psi(138 bar), 低流速型号:1450 psi(100 bar)
防护指标:全天候防护,防爆,Listed with UL and CSA for Class I,Groups A,B,C and D;Class II,Groups E,F,and G.(Group A onstainless steel body models only)ATEX 0344 II2 GEEx d IIC T6 Process Temp≤75°C. EC-type Certificate
No.:KEMA 04ATEX2128.
开关类型:标准单刀双掷快速开关,可选双刀双掷快速开关
电气指标:UL 型号:5A@125/250 VAC(V~). CSA 和ATEX 型号:5A@125/250 VAC(V~);5Ares.,3Aind. @ 30 VDC(V ). MV 选项:.1A@ 125 VAC(V~). MT 选项:5A@125/250 VAC(V~). [MT 选项无UL,CSA 或ATEX].
电源接头:UL 型号:18 AWG,18˝(460 mm) 长. ATEX 和CSA 型号:接线盒
上部主体:黄铜或303 不锈钢
管道连接:标准3/4˝ NPT 外螺纹,接线盒型号上采用3/4˝ NPT 内螺纹
工艺连接:无三通型号采用1/2˝ NPT 外螺纹
安装定位:开关安装方向不限,但图表所示动作流量是基于水平方向的管子并且是公称值
设定值调整:标准V6 型号无此功能,无三通型号叶片可调整。低流速型号在所示量程范围内现场可调,见下一页设定值图表
重量:2 -6 lb(.9 -2.7 kg)- 取决于结构
未展示的选项:特别校准,套管,聚氯乙烯三通,加强叶片
机构认证:UL,CSA,CE,ATEX
选型表
例如 |
V6 |
EP |
B |
B |
S |
2 |
B |
MT |
|
系列 |
V6 |
|
|
|
|
|
|
|
V6系列流量开关 |
外壳 |
|
EP |
|
|
|
|
|
|
防爆外壳 |
上部主体 |
|
|
B |
|
|
|
|
|
铜 |
S |
不锈钢 |
||||||||
下部主体 |
|
|
|
B |
|
|
|
|
铜 |
S |
不锈钢 |
||||||||
电路(开关) |
|
|
|
|
S |
|
|
|
SPDT |
D |
DPDT |
||||||||
T形头连接尺寸 |
|
|
|
|
|
1 |
|
|
1/2" NPT |
2 |
3/4" NPT |
||||||||
3 |
1" NPT |
||||||||
4 |
1-1/4" NPT |
||||||||
5 |
1-1/2" NPT |
||||||||
6 |
2" NPT |
||||||||
LF |
低流量型(1/2" NPT连接) |
||||||||
T形头材料 |
|
|
|
|
|
|
MI |
|
铁 |
FS |
锻钢 |
||||||||
B |
铜 |
||||||||
S |
不锈钢 |
||||||||
O |
无T形头,现场可调节叶片 |
||||||||
|
(对应LF型无T形头材料选择,可选择与T形材料匹配的下部外壳材料) |
||||||||
选 项 |
|
|
|
|
|
|
|
CSA |
CSA认证结构带连接盒 * |
AT |
ATEX认证结构带连接盒 |
||||||||
MV |
金连接点开关对应干燥的电路 |
||||||||
MT |
高温选项 400℉(205℃) * |
||||||||
VIT |
VITON O-形圈代替Buna-N在低流量型的开关上 |
*号没有ATEX
V6设定点对照表 - 工厂安装三通 |
||||||
对于空气流量的动作值/不动作值 |
|
对于冷水流量的动作值/不动作值 |
||||
上边数据以SCFM单位, |
|
上边数据以GPM单位, |
||||
下边数据以LPM单位 |
|
下边数据以LPM单位 |
||||
管子 |
动作值 |
不动作值 |
|
管子 |
动作值 |
不动作值 |
尺寸 |
|
尺寸 |
||||
1/2" |
6.5 |
5 |
|
1/2" |
1.5 |
1 |
180 |
120 |
|
5.667 |
3.83 |
||
3/4" |
10 |
8 |
|
3/4" |
2 |
1.25 |
300 |
240 |
|
7.5 |
4.67 |
||
1" |
14 |
12 |
|
1" |
3 |
1.75 |
420 |
360 |
|
11.33 |
6.67 |
||
1-1/4" |
21 |
18 |
|
1-1/4" |
4 |
3 |
600 |
540 |
|
15.17 |
11.3 |
||
1-1/2" |
33 |
30 |
|
1-1/2" |
6 |
5 |
960 |
840 |
|
22.67 |
19 |
||
2" |
43 |
36 |
|
2" |
10 |
8.5 |
1200 |
1020 |
|
37.83 |
32.2 |
V6低流量设定点对照表 |
||
1/2"管中最小-最大流量 |
||
介质 |
动作值 |
不动作值 |
GPM-水 |
.04-0.75 |
.03-0.60 |
LPM-水 |
.15-2.84 |
.11-2.27 |
SCFM-空气 |
.18-2.70 |
.15-2.0 |
LPS-空气 |
.09-1.3 |
.07-.95 |
