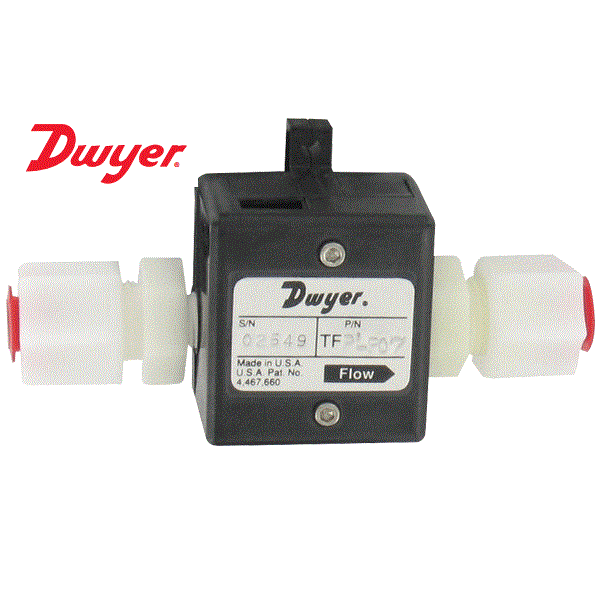

TFP-LP系列液体涡轮流量计-上海亨东仪器有限公司

TFP-LP系列液体涡轮流量计广泛适用于工业，商业和实验室流量的应用。流量计利用了涡轮和光电探测功能，将流速转换成直线0-5VDC输出信号，用于记录和数据的采集。流量计和TM2系列流量积算器的连接，用于远程流量的监测显示。操作时需要电源交换器或接合电线。

技术资料：

介质: 和接液材质兼容的洁净的液体
接液材质: PPS, 乙缩醛, sapphire, 玻璃，epoxy, 氟橡胶

精确度: 满量程的±1%
直线性: 满量程的±1%
重复性: 满量程的±0.2%
温度范围: 41 to131°F(5 to55°C); 存储: 32 to158°F(0 to70°C);

敏感性: 每°C满量程的±0.2% .
压力范围: 100 psig (6.8 bar).
过程连接: 压缩接头, 请见型号表
电源： 11.5 to 15 VDC.
电源消耗: 35 mA @ 12 VDC.
输出信号： 0 to 5 VDC: 最小2.5 kΩ 的负载; 脉冲: 每平方的波浪7.5 VDC的峰值缓冲 .
电气连接: 4针电源和信号连接器。操作时需要电源交换器或交配电。见附件。
防护等级: IP10 (NEMA 1).
重量： 0.19 lb(85 g).
认证: CE.

型号

型号	量程	连接方式
型号	量程	连接方式
TFP-LP03	0.17 to 1.32 GPH (0.013 to 0.1 LPM)	1/8" OD
TFP-LP04	0.26 to 2.64 GPH (0.02 to 0.2 LPM)	1/4" OD
TFP-LP05	0.66 to 6.6 GPH (0.05 to 0.5 LPM)	1/4" OD
TFP-LP06	1.32 to 13.2 GPH (0.1 to 1 LPM)	1/4" OD
TFP-LP07	2.64 to 26.4 GPH (0.2 to 2 LPM)	1/4" OD
TFP-LP08	0.11 to 1.1 GPM (0.5 to 5 LPM)	3/8" OD
TFP-LP09	0.22 to 2.2 GPM (1 to 10 LPM)	3/8" OD

附件

型号	描述
A-454	115VAC 电源变压器和信号电缆
A-455	230VAC 电源变压器和信号电缆
A-456	36" 接合电缆带无接头导线
