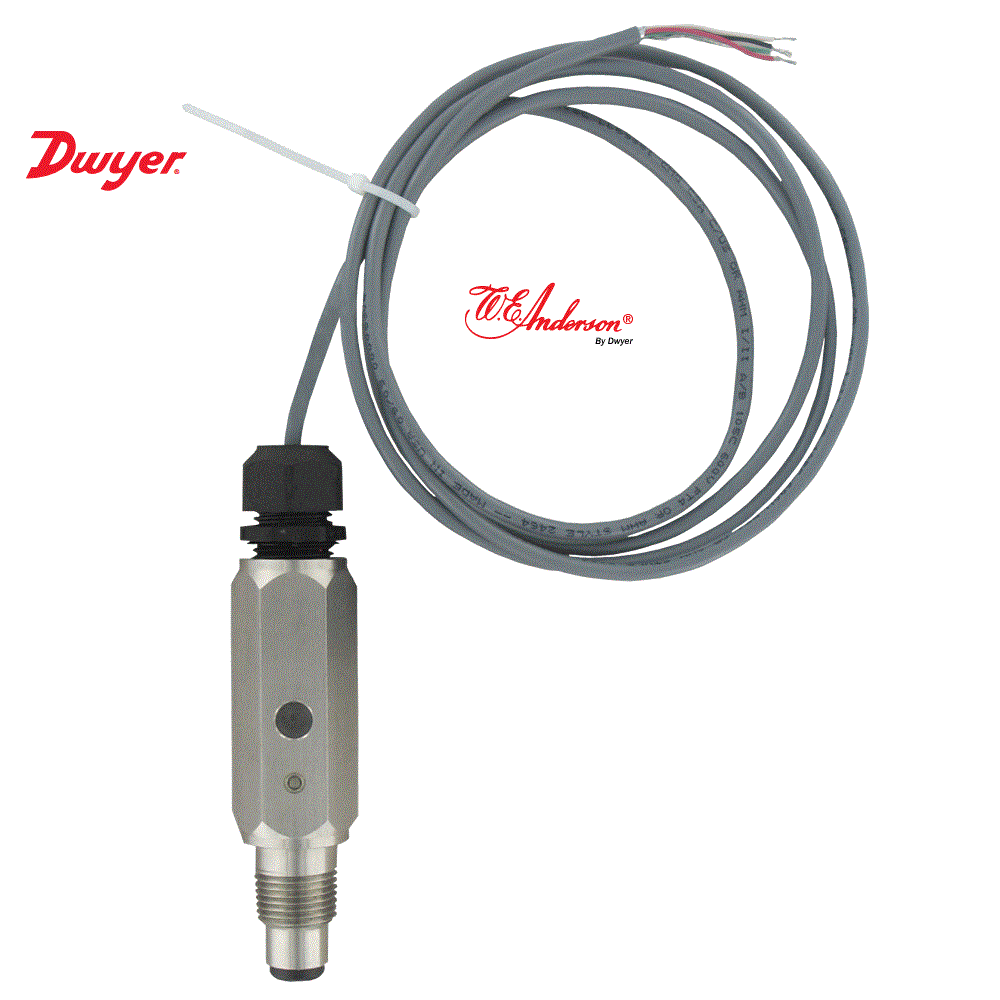

TDFS是一款热扩散流量开关,显示流量是否高于或低于用户设置的流量,带NO和NC NPT输出。设定点易设定,只需轻按设定点上的磁条三次,设置所需的流量即可完成设定。当流量高于设定点,位于开关两侧的两个LED指示灯提供视觉开关显示,显示绿色;当流量低于设定点,开关显示红色。
TDFS 开关使用脉冲热扩散测量技术来测量流量,当大于过程温度时,探头加热,然后再降至过程温度。不像其他竞争类的仪表,TDFS的空管不会加热。相比其它机械流量开关,热流量开关可以提供更好的长期的可靠性和和延长寿命。
TDFS相比其它机械流量开关的优势
• 没有叶轮或叶片折断入流量中
• 无卡纸或其它材质阻止叶轮的运动
• 运动中没有密封磨损或泄露
• 低压降,只需10% 进入流量 (e.g.
1/8" for 3/4" schedule 40 pipe)
没有叶轮或叶片折断入流量中
• 无卡纸或其它材质阻止叶轮的运动
• 运动中没有密封磨损或泄露
• 低压降,只需10% 进入流量 (e.g.
1/8" for 3/4" schedule 40 pipe)
死区:0.1 ft/s +15% 的设定点.
温度范围: 过程: -15 至 85°C (非冷冻); 环境: -15 至 75°C, 储存: -40 to 85°C.
压力范围: 最大300 psig (20.34 bar). 瞬间压力: 500 psig (34.47 bar).
相应时间: 大约8 秒.
电源要求: 9 至 24 VDC.
开关电流: 400 mA, 大于23°C减去 5 mA/°C.
电流消耗: 平均: 93 mA, 峰值: 300
mA.
电气连接: 4 conductor 22 AWG, 6' (1.83 m) 长带电缆.
过程连接: 1/2" MNPT.
防护等级: NEMA 4X (IP65).
