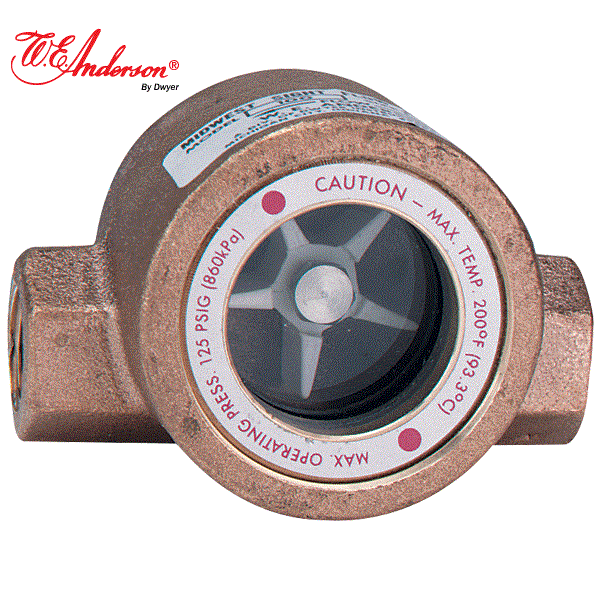

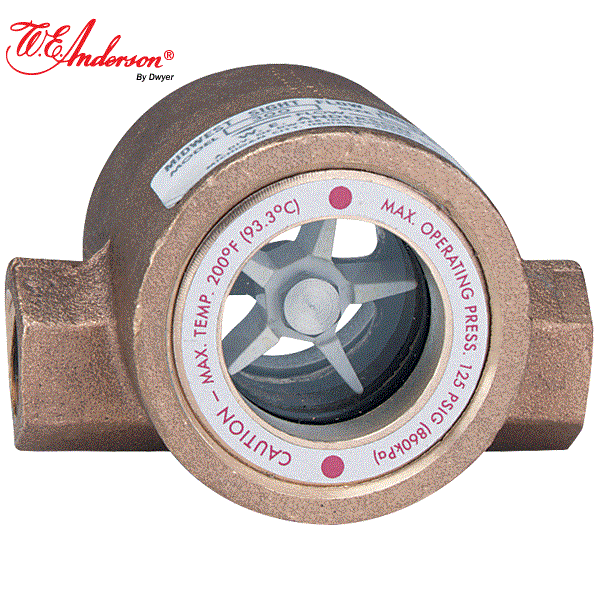

目视流量指示器采用优质材料,经过安全测试,价格合理,经久耐用,安全可靠。100 和300 系列为窗口观测式设计,400 和700 系列则为管道观测式设计,并可选用NPT 内螺纹,BSPP或BSPT 螺纹和法兰。700 系列有叶轮和内部擦净器以清洁观测管,这很适合用于带有悬浮固体物质的流体。只需旋转玻璃管360° 就全范围清洁好,而且不会破坏流体的流动。
返回产品中心
目视流量指示器的尺寸和重量 尺寸单位:英寸(毫米)
尺寸 |
主体尺寸 |
长度 |
深度 |
高度 |
法兰直径 |
观察面积直径 |
重量 Lbs(Kg) |
100系列 |
1/4, 3/8 |
3.000 (76) |
1.813 (46) |
2.125 (54) |
- |
- |
1.1 (0.5) |
1/2, 3/4 |
4.000 (102) |
2.250 (57) |
2.563 (65) |
- |
- |
1.5 (0.7) |
|
1, 1-1/4 |
4.375 (111) |
2.563 (65) |
2.625 (67) |
- |
- |
2.7 (1.2) |
|
1-1/2, 2 |
5.688 (144) |
3.250 (830) |
3.625 (83) |
- |
|
5.5 (2.5) |
|
300系列 |
1/4, 3/8 |
3.063 (78) |
2.250 (57) |
2.125 (54) |
- |
- |
1.7 (0.8) |
1/2, 3/4 |
4.063 (103) |
2.750 (70) |
2.563 (65) |
- |
- |
2.6 (1.2) |
|
1, 1-1/4 |
4.375 (111) |
3.125 (79) |
2.563 (65) |
- |
- |
3.0 (1.4) |
|
1-1/2, 2 |
5.500 (140) |
3.688 (93) |
4.063 (103) |
- |
- |
7.0 (3.2) |
|
700系列 |
1/4, 3/8 |
2.750 (70) |
- |
1.500 (38) |
- |
- |
0.9 (0.4) |
1/2, 3/4 |
3.688 (94) |
- |
2.250 (57) |
- |
- |
2.4 (1.1) |
|
1, 1-1/4, |
4.875 (124) |
- |
2.750 (70) |
- |
- |
5.1 (2.3) |
|
1-1/2 |
|
|
(across flats) |
- |
- |
|
|
400系列 |
1/2 |
4.500 (144) |
- |
- |
3.500 (89) |
1.500 (38) |
3.8 (1.7) |
3/4 |
5.125 (130) |
- |
- |
3.875 (98) |
1.750 (44) |
4.8 (2.2) |
|
1 |
5.625 (143) |
- |
- |
4.250 (108) |
2.000 (51 ) |
6.2 (2.8) |
|
1-1/4 |
5.750 (146) |
- |
- |
4.625 (117) |
2.000 (51) |
7.6 (3.5) |
|
1-1/2 |
5.875 (149) |
- |
- |
5.000 (127) |
2.500 (64) |
8.7 (4.0) |
|
2 |
6.125 (156) |
- |
- |
6.000 (152) |
3.000 (76) |
13 (6.0) |
|
3 |
6.250 (159) |
- |
|
7.500 (191) |
4.000 (102) |
17 (7.7) |
|
4 |
6.250 (159) |
- |
|
9.00 (229 |
5.000 (127) |
25 (11.0 |
|
400F系列 |
1 |
5.000 (127) |
- |
- |
4.250 (108 |
2.000 (51) |
7 (3.2) |
1-1/4 |
5.125 (130) |
- |
- |
4.625 (117) |
2.000 (51) |
8 (3.6) |
|
1-1/2 |
5.250 (133) |
- |
- |
5.000 (127) |
2.500 (64) |
12 (5.4) |
|
2 |
5.370 (137) |
- |
- |
6.000 (152) |
3.000 (76) |
14 (6.4) |
|
3 |
5.750 (146) |
- |
- |
7.500 (191) |
4.000 (102) |
23 (10.4) |
|
4 |
5.750 (146) |
- |
- |
9.000 (229) |
5.000 (127) |
31 (14.1) |
|
300F系列 |
1-1/2 |
6.375 (162) |
- |
- |
5.000 (127) |
2.313 (58) |
12 95.5) |
2 |
6.500 (165) |
- |
- |
6.000 (152) |
2.313 (58) |
16 (7.5) |
|
3 |
8.875 (225) |
- |
- |
7.500 (191) |
3.000 (76) |
38 (17) |
|
4 |
10.250 (260) |
- |
- |
9.000 (229) |
4.000 (102) |
56 (25) |
|
6 |
12.500 (318) |
- |
- |
11.000 (279 |
6.000 (152) |
120 (55) |
型号表- 100 与300 系列窗式,螺纹连接
技术指标
介质:兼容性气体和液体
材质: 观察窗:钢化玻璃;主体:青铜或316 不锈钢;垫圈:丁纳橡胶-N,氟橡胶,或PTFE; 指示器件:ABS 或316 不锈钢叶轮(100 和300型号),304 不锈钢或316 不锈钢挡板(360 型号)
温度范围:200°F(93°C)
压力范围:125 psig(8.62 bar),150 psig(10.34 bar)对于"MP" 型
连接: 螺纹连接
举例 |
SFI |
300 |
SS |
2 |
G2 |
SFI-300SS-2-G2 目视流量指示器,双窗口,钢化玻璃, |
氟橡胶垫圈。316 不锈钢主体,ABS叶轮,2 英寸NPT |
||||||
内螺纹连接 |
||||||
型号 |
SFI |
|
|
|
|
目视流量指示器,标准钢化玻璃,标准丁纳橡胶-N |
垫圈,标准NPT 内螺纹连接 |
||||||
主体形式 |
|
100 |
|
|
|
单窗口,青铜主体,ABS 叶轮 |
300 |
双窗口,青铜主体,ABS 叶轮 |
|||||
350 |
双窗口,青铜主体,无活动指示器件 |
|||||
360 |
双窗口,青铜主体,304 不锈钢挡板 |
|||||
主体选项 |
|
|
SS |
|
|
300,350,360 为316 不锈钢主体; |
MP |
100 和300 最大压力为150 psig,包括Viton® 垫圈 |
|||||
主体尺寸 |
|
|
|
1/4 |
|
1/4 英寸连接尺寸 |
3/8 |
3/8 英寸连接尺寸 |
|||||
1/2 |
1/2 英寸连接尺寸 |
|||||
3/4 |
3/4 英寸连接尺寸 |
|||||
1 |
1 英寸连接尺寸 |
|||||
1-1/4 |
1-1/4 英寸连接尺寸 |
|||||
1-1/2 |
1-1/2 英寸连接尺寸 |
|||||
2 |
2 英寸连接尺寸 |
|||||
其它选项 |
|
|
|
|
W2 |
有机玻璃窗口, |
G1 |
PFTE 垫圈 |
|||||
G2 |
氟橡胶 垫圈 |
|||||
S2 |
316SS 不锈钢轴(非350 型号) |
|||||
S3 |
蒙乃尔合金轴(非350 型号) |
|||||
I1 |
ABS 叶轮,青铜衬套非350,360) |
|||||
I2 |
316不锈钢叶轮(非350,360) |
|||||
I3 |
无叶轮(仅对100) |
|||||
F1 |
316不锈钢挡板(仅对360) |
|||||
BSPT |
BSPT 螺纹 |
|||||
BSPP |
BSPP 螺纹 |
