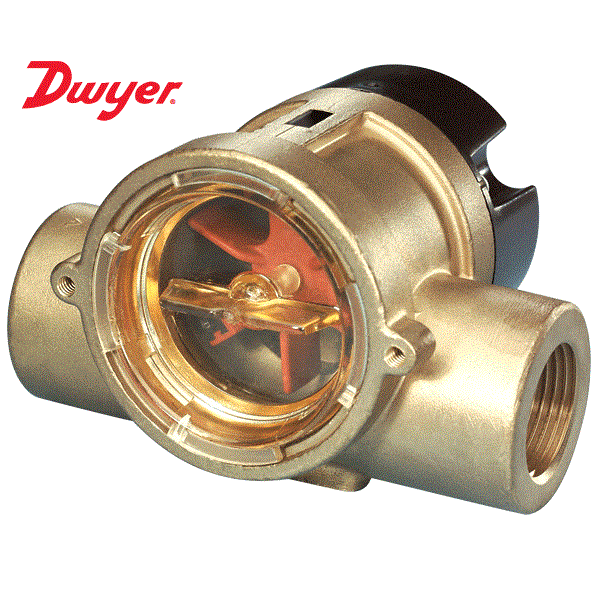

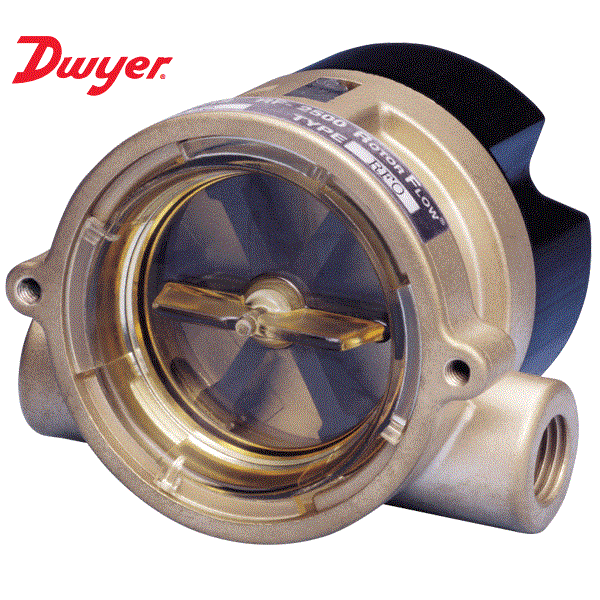

返回产品中心SF2系列视窗流量计结合了可视流量和继电器或脉冲输出的功能为一体。黄铜整体结构,组合在一起的转轮和陶瓷轴可使该产品在禁受高温,高压和化学腐蚀。如需流量开关设定请选择带单刀双掷继电器输出的SF2-1仪表,该仪表能够在选定的流量范围调整设定值,动态转轮能够防止堵塞和故障。如要进行流量监视或计量,请选择能输出与流速成比例的脉冲输出的SF2-2仪表。4.5-24VDC脉冲输出可与绝大部分数字仪表配合。
技术指标
介质:兼容的液体
材质:黄铜,陶制的销,PPS转子,聚乙烯,和Viton®O形环
精度:继电器输出:±5%;脉冲输出:±7%(量程到达5GPM),±15%(量程到达60GPM)
温度范围:-29~100℃(-20~212℉)
压力范围:200 psig(13.8bar)@70℉
电源:见表格
输出:SPDT:1Amp(安培),24VDC resistive;0.3 Amp,110VAC或4.5VDC到24VDC脉冲输出(取决于型号)
电气连接:继电器输出型号:20AWG 聚氯乙烯外壳 24″电缆;脉冲输出型号:22AWG 聚氯乙烯外壳,24″电缆
工艺连接:见表格
设定点误差:对继电器输出型,最大15%
最大粘度:200 SSU
通过认证:CE
型号
单刀双掷输出 |
|||
型号 |
量程(GPM) |
输入 |
连接 |
SF2-104 |
0.5-5.0 |
24VDC |
1/4"内螺纹 |
SF2-101 |
0.5-5.0 |
110VAC |
1/4"内螺纹 |
SF2-114 |
4.0-20.0 |
24VDC |
1/2"内螺纹 |
SF2-111 |
4.0-20.0 |
110VAC |
1/2"内螺纹 |
SF2-124 |
5.0-30.0 |
24VDC |
3/4"内螺纹 |
SF2-121 |
5.0-30.0 |
110VAC |
3/4"内螺纹 |
SF2-134 |
8.0-60.0 |
24VDC |
1"内螺纹 |
SF2-131 |
8.0-60.0 |
110VAC |
1"内螺纹 |
脉冲输出 |
|||
型号 |
量程(GPM) |
输入 |
连接 |
SF2-204 |
0.5-5.0 |
4.5-24VDC |
1/4"内螺纹 |
SF2-214 |
4.0-20.0 |
4.5-24VDC |
1/2"内螺纹 |
SF2-224 |
5.0-30.0 |
4.5-24VDC |
3/4"内螺纹 |
SF2-234 |
8.0-60.0 |
4.5-24VDC |
1"内螺纹 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
