远端环境噪声监测子站（噪声自动监测终端）简介:
它是一套具有完善功能的噪声监测仪器，户外传声器采集的噪声信号民经前置放大输入到声级计，再以串口RS232输出数据方式，输出噪声电压，实现对噪声进行实时测量和监控，并通过GPRS/CDMA 移动公网传输数据。配合服务器软件（数据控制中心软件）可使用户方便的通过互联网在线浏览实时数据或下载数据并生成报表。

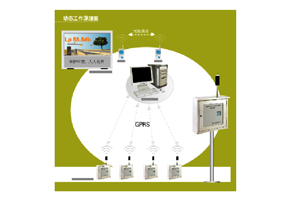

户外单元(子站)组成：户外传声器单元部分+终端噪声测量部分+采集控制部分+GPRS无线传输模块+外箱立柱。

1、户外传声器部分：如右图
组成：传声器+前置放大器+静电激发器+户外保护罩
1) 户外传声器直径：Φ12.7mm 。
2) 户外传声器灵敏度：归一化到31.6mV/Pa。
3) 户外传声器频率范围：20Hz-8kHz。
4) 动态范围：30-130dB(A)
5) 延长杆尺寸：Φ22×40(mm)
6) 户外传声器类型：扩散场型
7) 使用环境：温度：-20℃-50 ℃，相对湿度：＜90%（＋40℃时）
8) 自动校准：静电激发器校准，声压级94dB，频率1kHz,准确度±0.5dB
9) 其它：有防风、防雨、防鸟停功能
10) 防雨等级：符合IP44 标准
2、声级计部分：
1) 准确度：符合GB/T 3785和JJG188 2级要求
2) 测量范围：35dB～130dB(A),分辨率0.1dB。
3) 频率范围：31.5Hz～8000Hz
4) 频率计权：A
5) 时间计权：F（快）、S（慢）
6) 测量参数：瞬时声级LA、 Leq、Ln(L5、L10、L50、L90、L95)、Lmax、SD
7) 测量时间：10s、1min、5min、10min、15min、20min、1h、8h、24h远程设定。
8) 输出接口：RS232C，提供数据通讯及控制协议。
3．环境噪声显示屏：

四．数据控制中心软件
1、软件介绍
环境噪声自动监测系统控制软件是环境噪声自动监测系统的一部分，将本软件安装在服务器上后，就可以通过网络（无线通信方式）或电话线（有线通信方式）对户外单元进行管理控制了。软件界面图如下：

本软件主要功能可以概括为以下四部分：“测点管理”部分、“数据采集”部分、“终端控制”部分和“数据处理”部分。
1）“测点管理”部分：用户可以在这部分看到各个终端对应的电话号码、测点名称、测点编号、地域名称等相关信息，并可以对测点的各个参数进行修改、保存。
2）“数据采集”部分：该部分分为“瞬时数据传输”和“历史数据传输”两部分。在“瞬时数据传输”部分用户在选择好需要观测的测点后就可以实时的观测该点的环境数据和噪声数据，其中环境数据包括：大气压、温度、相对湿度、风向、风速、雨量，而噪声数据包括：“瞬时声级”（La）、“连续等效声级”(Leq)、最大值、L5、L10、L50、L90、L95 等累计百分声级及标准偏差SD等相关的噪声数据。在“历史数据传输”部分用户可以将某个测点上测量并保存好的历史测量数据通过无线方式传输到数据控制中心，中心以数据表格的方式显示出来，供用户查看。
3）“终端控制”部分：该部分用户可以查看、设置各个终端的测量状态，并实时控制终端进行某些操作。其中包括：终端测量时间间隔、终端Leq测量时间、终端测量时间设置、终端用电状态查询、终端加热状态查询、加热温度设置、定时校准的时间设置等。
4）“数据处理”部分：该部分用户可以对采集过来的数据进行相应的处理。该软件是以数据库的方式存放数据的，用户可以以报表、图表等方式来查看数据，比如报表的方式就有日报表、月报表、年报表等；曲线的方式有瞬时图表、日图表、月图表等，同时用户也可以对采集过来的数据进行导出，打印等操作。
