AWA6290L型多通道信号分析仪配置合适的传感器和软件功能后也可用于机械振动测量。
返回产品中心
型号名称
AWA6290M+型

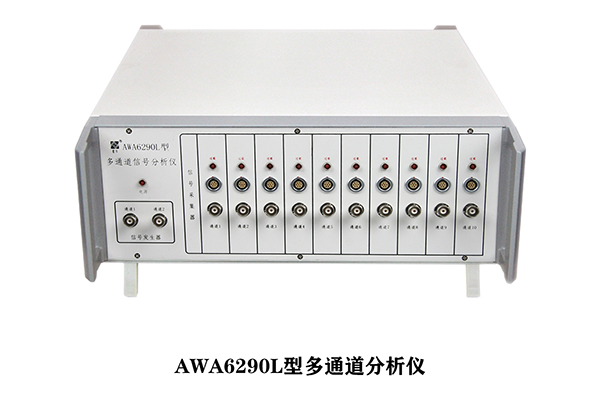

AWA6290L型

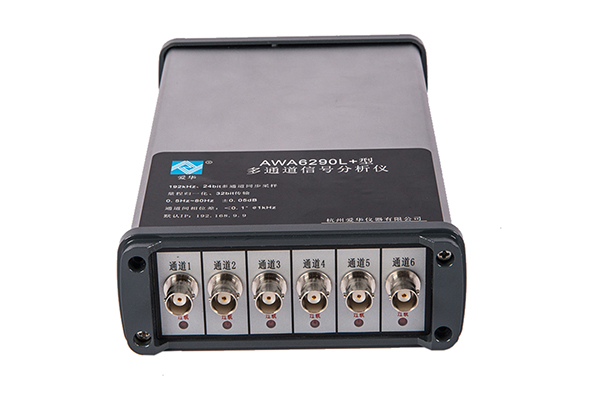

AWA6290L+型

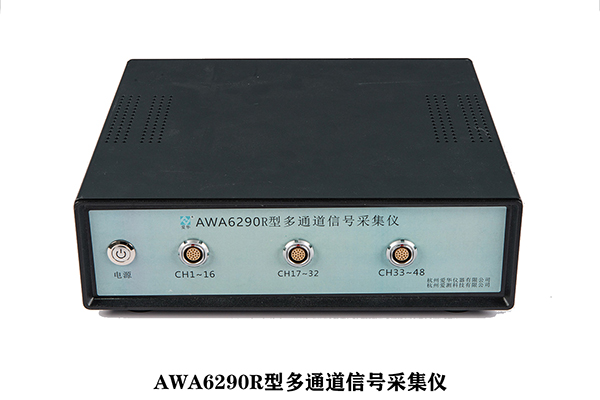

AWA6290R型
典型应用环境
噪声、振动、应变测量等
声强、声功率、建筑声学、阻抗管、扬声器、传递损失、故障诊断、模态等
模拟阵列、声功率、应变等
信号采集单元(输入)
单台输入通道数
2
2~20
2~6
16、32、48
多台扩展
不支持
路由器
路由器(相位同步)
通道间相位
—
<0.1° @1kHz
输入插座
LEMO及BNC(ICP)
BNC或LEMO
多芯Lemo
AD位数
准24位(取高16位)
24位
24位
数据传输位数
16
32位(量程归一化)
24位
量程
-20、-10、0、+10、+20、+30
-20、0、+20
0
量程控制误差
<0.1 dB
<0.05 dB
—
支持传感器类型
传声器、压电加速度传感器、力传感器、压力传感器
频率范围(主机)
10 Hz~20 kHz <0.2 dB
0.5 Hz~80 kHz <0.1 dB
10 Hz~20 kHz<0.2 dB
采样频率
48 kHz
8192 Hz~192 kHz可设
动态范围
单量程>80 dB
单量程>110 dB 全量程>150 dB
>100dB
测量范围
电压:10 μV~10 Vrms
噪声:30 dB(A)~140 dB(A)
加速度:0.002 m/s2~2000 m/s2
速度:0.02 mm/s ~20000 mm/s
位移:2 μm~200 mm
电压:5 μV~20 Vrms
噪声:20 dB(A)~140 dB(A)
加速度:0.001 m/s2~4000 m/s2
速度:0.01 mm/s ~40000 mm/s
位移:1 μm~400 mm
电压:100 μV~3 Vrms
噪声:45dB(A)~130 dB(A)
加速度:0.02 m/s2~600 m/s2
速度:0.2 mm/s~6000 mm/s
位移:10 μm~60 mm
噪声范围以50 mV/Pa灵敏度传声器等效,振动以5 mV/m/s2灵敏度传感器等效。配不同灵敏度传感器,噪声、振动测量范围相应变化
极化电压
0 V
0 V或200 V
0V
传感器供电
30 V 或 ICP:4 mA, 28 V
9V 或 ICP:2mA, 24 V
转速接口
—
有
—
耳机监听
φ3.5mm插座
定制
φ3.5mm插座
—
TEDS
—
支持
—
信号发生单元(输出)
输出
2路,输出正弦波、白噪声、粉红噪声、扫频正弦波、猝发音、MLS等
—
输出电压
2 Vrms
9 Vrms
2 Vrms
—
频率范围
10 Hz~20 kHz <1dB
DC~75 kHz <0.2 dB
—
谐波失真
<0.1% @1 V
<0.1%
—
通道间相位
可调
—
结构
输出接口
USB
RJ45
电源供电
外接5 V或USB接口
12 V、3 A
12.6 V/3 A
12 V、3 A
内置电池
—
可定制
12.6 V/6 Ah
可定制
无线扩展
—
支持
外形尺寸(mm)
260×180×85
390×265×120
118x44x200
280x260x90
质量
800g
约4.5kg
约1kg
约2.1kg
※具体指标以产品使用说明书为准!
