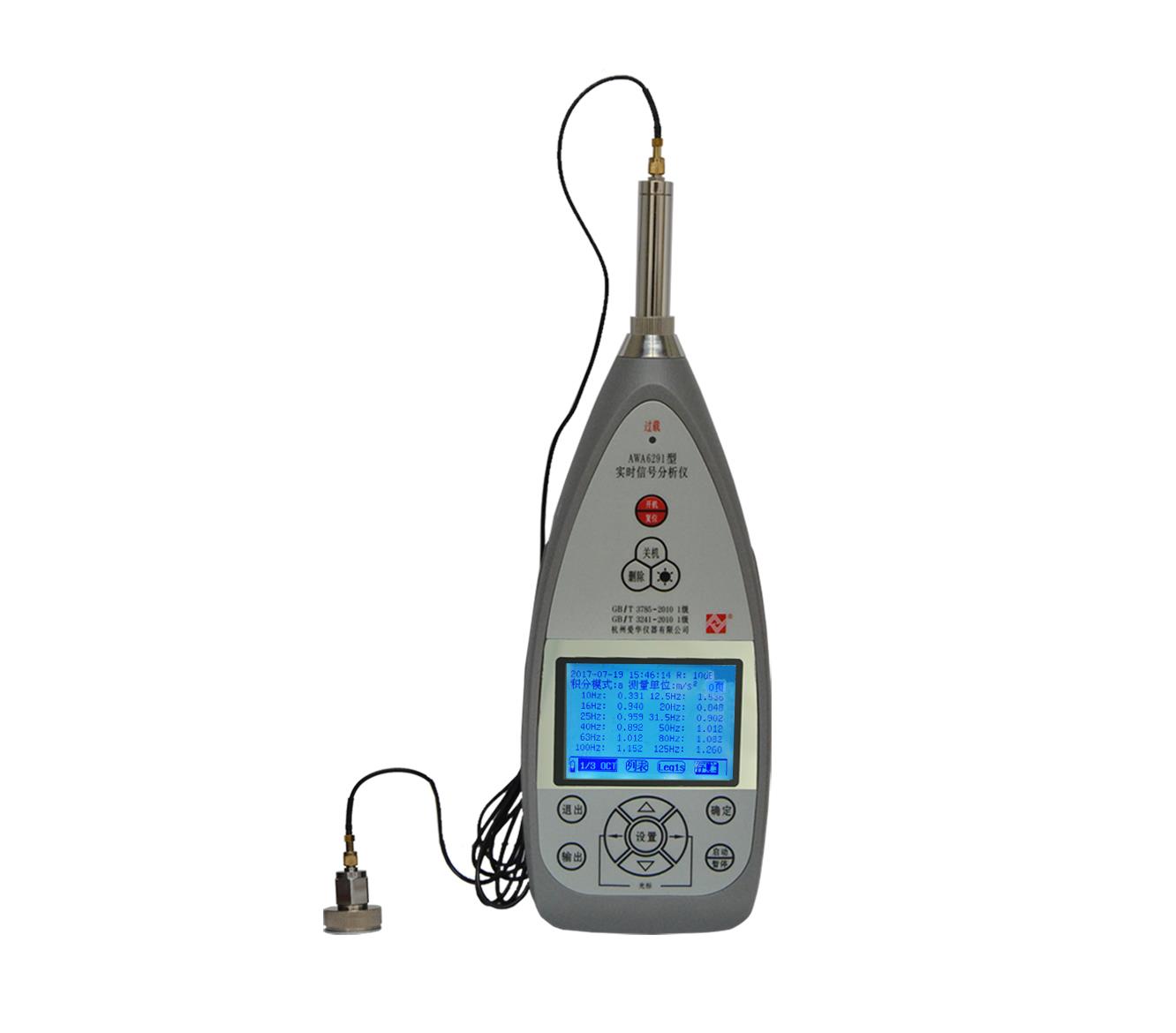

AWA6291型实时信号分析仪是一种采用数字信号处理技术的手持式实时分析仪,它可以对噪声或其它电信号进行频谱及幅值分析。该仪器可广泛的用在环境保护、劳动卫生、科研教学、工业企业、计量检测等领域,完成环境噪声测量、声功率级测量、机器设备的噪声分析以及建筑声学测量。
返回产品中心
信号输入 |
插座:X9-6z,可选LEMO插座;输入阻抗:150kΩ//100pF;最大输入电压:10V(有效值) |
频率范围 |
10Hz~20kHz(±0.2dB);1Hz~23kHz(±1.0dB) |
量程增益 |
-10dB、0dB、10dB、20dB、30dB、40dB |
自生噪声电压 |
小于4μV(1Hz~23kHz) |
电压测量范围 |
15μV~10V (有效值) |
信号输出 |
插座:Φ3.5立体声耳机插座;输出阻抗:1kΩ;最大输出信号电压:3.2V |
级线性范围 |
大于90dB |
A/D位数 |
24位 |
采样频率 |
48kHz |
显示器 |
240×160点阵LCD,有EL背光 |
输出接口 |
RS232接口,可接微型打印机打印测量结果,也可接PC机送出测量结果和实时分析结果。USB接口,mini B型,符合USB1.1,兼容USB2.0,可连至PC机 |
数据存贮 |
测量结果保存在48Mbit的FLASH中,也可将数据转存到U盘中 |
内部日历时钟 |
误差小于1分钟/月 |
工作电源 |
6节LR6碱性电池或可充电电池,也可使用8V外部电源 |
外形尺寸 |
210×90×38(mm) |
质量 |
0.5kg |
电磁兼容性 |
满足IEC 61672.1:2002标准中对X类声级计的要求 |
工作环境 |
工作温度:-10℃~+50℃;相对湿度:25%~90%; 大气压力:65kPa~108kPa |
噪声统计分析模块性能指标:
主要功能 |
噪声统计分析、24小时自动监测和积分测量 |
主要测量指标 |
统计分析菜单:LAFp、LAFmax、LAF5、LAF10、LAF50、LAF90、LAF95、LAFmin、SD、LAeq1s、LAeq,T、LAE、LAFeqT。 24h 测量菜单:除了统计分析菜单所有的测量指标外,还有Ld、Ln、Ldn |
显示分辨率 |
0.1dB |
数据存贮 |
可存贮统计分析结果、24h测量结果、积分测量结果,最多12288组,也可将测量结果转存在U盘上 |
噪声1/1 OCT分析模块性能指标:
主要功能 |
噪声的实时倍频程频谱分析和积分测量 |
滤波器类型 |
并行(实时)倍频程数字滤波器 |
滤波器中心频率 |
16Hz~16kHz |
滤波器符合标准 |
GB/T3241和IEC61260 1级 |
主要测量界面 |
列表界面、图形界面。可以同时显示11个中心频率的频带声压级以及A、C和Z计权声压级 |
主要测量指标 |
频带瞬时声压级(Lfmi)、频带1秒等效声级(Lfmeq,1s)、频带等效连续声级(Lfmeq,T)、1秒内最大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连续计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(Cpeak),测量经历时间(Tm)。(fm由中心频率决定,X为频率计权A、C、Z;Y为时间计权F、S、I) |
实时分析速度 |
约47次/秒,同时完成所有中心频率及A计权,C计权,Z计权测量 |
记录功能 |
可按31ms、0.1s、0.5s、1s间隔记录倍频程频谱随时间的变化 |
数据存贮 |
可存贮倍频程分析的瞬时值、1秒积分值、积分值、最大值、总值分析的积分测量结果,最多12288组,也可将测量结果转存在U盘上 |
噪声1/3 OCT分析模块性能指标:
主要功能 |
噪声的实时1/3倍频程频谱分析和积分测量 |
滤波器类型 |
并行(实时)1/3倍频程数字滤波器 |
滤波器中心频率 |
12.5 Hz~20 kHz |
符合标准 |
GB/T3241和IEC61260 1级 |
主要测量界面 |
列表界面、图形界面,可以同时显示34个中心频率的频带声压级以及合成A、C和Z计权声压级 |
主要测量指标 |
频带瞬时声压级(Lfmi)、频带1秒等效声级(Lfmeq,1s)、频带等效连续声级(Lfmeq,T)、1秒内最大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连续计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(LCpeak),测量经历时间(Tm)(fm由中心频率决定,X为A、C、Z、W-U;Y为F、S、I) |
记录功能 |
可按31ms、0.1s、0.5s、1s间隔记录1/3倍频程频谱随时间的变化 |
数据存贮 |
可存贮1/3倍频程分析的1秒积分值、积分值、总值分析的积分测量结果,最多12288组,也可将测量结果转存在U盘上 |
噪声FFT分析模块性能指标:
主要功能 |
噪声的实时FFT频谱分析 |
谱线数 |
512线,可看到200条谱线 |
采样频率 |
48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz |
分析频率上限 |
18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz |
带宽 |
93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz |
重叠率 |
0 %、50 %、75 %、87.5 %、93.75%、97% |
平均方式 |
指数平均F(时间常数125ms)和S(时间常数为1s),及线性平均 |
主要测量指标 |
每根谱线下的F计权瞬时值、S计权瞬时值、1秒等效声级、等效连续声级;1秒内最大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连效计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(Cpeak),测量经历时间(Tm) |
数据存贮 |
可存贮FFT分析的F时间计权瞬时值、S时间计权瞬时值、1秒积分值、积分值;总值分析的瞬间值、积分测量结果,最多12288组,也可将测量结果转存到U盘上 |
振动1/3 OCT分析模块性能指标:
主要功能 | 振动的实时1/3倍频程频谱分析、积分测量。 |
积分器 | 并行(同时)一次及二次积分。频谱分析界面下由频谱合成;总值分析界面下由数字滤波实现 |
检波特性 | 并行(同时)有效值、峰值、峰-峰值 |
有效值特性 | 快、慢指数平均,1秒线性平均。快档时间常数1秒,慢档时间常数8秒 |
滤波器类型 | 并行(实时)1/3倍频程,G=2,数字滤波器。 |
滤波器中心频率 | 10Hz、12.5Hz、16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz、16kHz、20kHz |
符合标准 | IEC 61260:1995 Class1 |
主要菜单 | 1/3 OCT分析,总值分析、参数设置、数据管理、校准五个子菜单 |
主要测量指标 |
主要测量指标:频带1秒线性平均值(afmeq,1s、vfmeq,1s、sfmeq,1s)、频带线性平均值(afmeq,T、vfmeq,T、sfmeq,T)、加速度、速度、位移的有效值、峰值、峰峰值,测量经历时间(Tm) |
积分时间 |
1秒到24小时可分档设定或任意设定 |
数据存贮 |
可存贮1/3倍频程分析的1秒线性平均值、线性平均积分值、总值分析的积分测量结果,最多12288组,也可将测量结果转存在U盘上 |
测量范围(15.92Hz为参考频率,配2pC/m/s2的加度速计) |
加速度:0.05m/s2~5000m/s2 速度:0.5mm/s~50000mm/s 位移:0.005mm~500mm |
频率范围 |
加速度(低频段):2 Hz~20 kHz 加速度(高频段):10 Hz~20 kHz 速度(低频段):2 Hz~1.5 kHz 速度(高频段):10 Hz~1.5 kHz 位移(低频段):2 Hz~200 Hz 位移(高频段):10 Hz~200 Hz
|
基本测量误差 |
5%(15.92 Hz为参考频率) |
振动FFT分析模块性能指标:
主要功能 |
振动的实时FFT频谱分析、积分测量 |
积分器 |
总值分析界面下由数字滤波实现并行(同时)加速度、速度、位移 |
检波特性 |
并行(同时)有效值、峰值、峰-峰值 |
有效值特性 |
快、慢指数平均,1秒线性平均。快档时间常数1秒,慢档时间常数8秒 |
FFT分析线数 |
512线,可看到200条谱线 |
采样频率 |
48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz |
分析频率上限 |
18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz |
每线带宽 |
93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz |
重叠率 |
0%、50%、75%、87.5%、93.75%、97% |
FFT结果平均方式 |
指数、线性。指数时间常数分F和S两档,F档时间常数为125ms,S档时间常数为1000ms |
级线性范围 |
90dB以上 |
数据存贮 |
可存贮FFT分析的快时间计权瞬时值、慢时间计权瞬时值、1秒积分值、积分值;总值分析的瞬间值、积分测量结果,最多12288组,也可将测量结果转存到U盘上 |
测量范围(15.92Hz为参考频率,配2pC/m/s2的加度速计) |
加速度:0.05m/s2~5000m/s2 速度:0.5mm/s~50000mm/s 位移:0.005mm~500mm |
频率范围 |
加速度(低频段):2 Hz~20 kHz 加速度(高频段):10 Hz~20 kHz 速度(低频段):2 Hz~1.5 kHz 速度(高频段):10 Hz~1.5 kHz 位移(低频段):2 Hz~200 Hz 位移(高频段):10 Hz~200 Hz
|
基本测量误差 |
5%(15.92 Hz为参考频率) |
配置
配置名称
主机(必配)
AWA6291主机1套(不含传声器、前置级和授权软件)
噪声测量选配
AWA14423测试传声器(含AWA14601前置级+AWA8710-S80风球)
统计分析软件(S6291-00101)
1/1 OCT分析软件(S6291-00202)
1/3 OCT分析软件(S6291-00303)
混响时间测量软件(S6291-00508)(必须先配噪声1/1 OCT和1/3 OCT)
机械振动测量选配
AWA84106传感器(含AWA14605前置电荷放大器+1.2米传感器电缆LZ5-LZ5连接线+磁吸座)
FFT分析软件(S6291-00404)
振动1/3 OCT分析软件(S6291-02305)
振动FFT分析软件(S6291-02406)
振动1/3 OCT分析软件(S6291-02305)+振动FFT分析软件(S6291-02406)
打印机选配
AWA40-S型微型打印机
