拉曼——不再只是专家的专利!

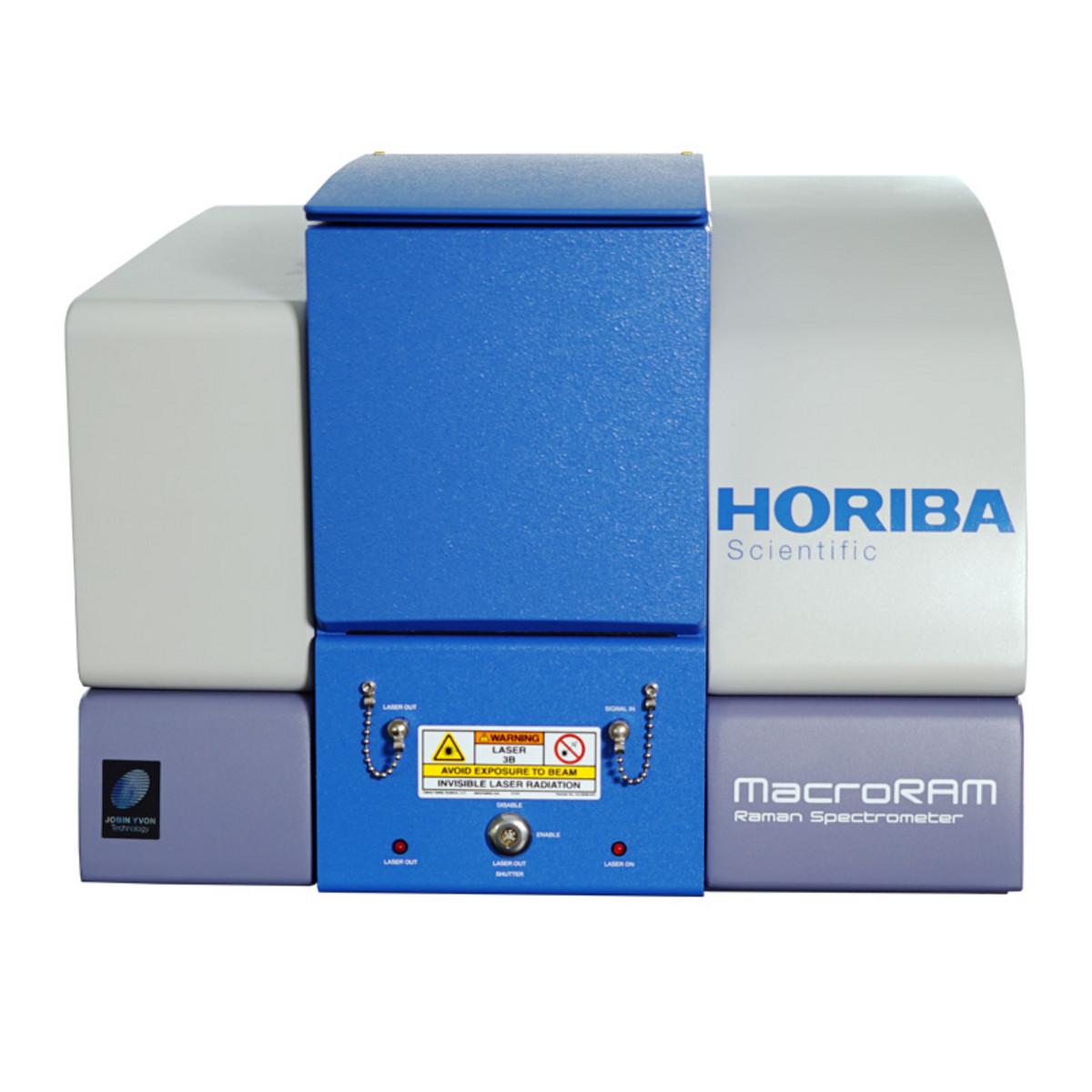

从模块化拉曼显微测量系统到三级拉曼光谱仪,HORIBA科学仪器部在设计和制造高质量拉曼系统方面拥有非常丰富的经验。MacroRAM将HORIBA的拉曼产品扩展到用于宏观测量的台式拉曼光谱仪。MacroRAM采用卓越的光学元件和设计,方便使用且灵敏度高,适用于常规和复杂的拉曼测量。
特点
-
紧凑而坚固的设计
-
用户友好的界面
-
灵活的样品处理
-
高灵敏度
-
安全操作
-
经济实惠
硬件
激光器
MacroRAM使用785 nm二极管泵浦固体激光器,可调输出功率从7 mW到450 mW,半高宽为0.1 nm。功率可通过LabSpec 6软件控制,从0%(关闭)到100%(全功率)线性调节。激光源在聚焦到样品室中的样品之前通过窄带通滤光片过滤。拉曼信号在背向散射方向上被收集并使用边缘滤光片过滤。
光谱仪
MacroRAM包含一个固定的光谱仪,用于分析拉曼信号。配备了685 gr/mm 的全息光栅,可实现卓越的杂散光抑制。探测器在光谱仪的焦平面上测量光谱。光谱色散为10.3 nm/mm,在914 nm处分辨率为8 cm-1。
样品室
样品室的样品在检测光学器件的焦点处,以实现与光谱仪和探测器的高效耦合。透镜将来自激光器的激发光聚焦到样品上,拉曼信号沿同一路径收集,将信号传输到光谱仪和探测器。样品室可适应各种可选附件。
探测器
MacroRAM包含一个多通道CCD探测器,用于记录样品产生的拉曼信号的全光谱。使用冷却至 -50°C的背照式近红外优化Syncerity CCD,以获得高灵敏度。MacroRAM提供了3300 cm -1的总光谱覆盖范围(100 cm -1 到3400 cm -1)。存储校正文件以校正每个光学组件的波长相关性,每台仪器都会创建相应文件,并通过LabSpec 6软件自动应用于数据。点击此处获得该探测器的详细信息 。
外部探头
MacroRAM可以连接外部探头以进行远程样品测量。激发光通过样品室到达MacroRAM的LASER OUT端口,通过FC/PC光纤从LASER OUT端口连接到外部探头。然后可以使用FC/PC光纤将返回信号连接到MacroRAM的SIGNAL IN端口,内部光纤将信号传递到光谱仪和CCD探测器,用于拉曼信号分析。当激光器用于外部远程测量时,外部锁、钥匙开关和安全快门可确保安全操作。要启用快门操作,钥匙开关必须设置为ENABLE。
外部锁可用于连接任意数量的附加安全措施,例如门开关。联锁装置由一个双针连接器组成;必须保持两个引脚之间的连续性才能启用激光输出。如果连续性中断,快门将自动关闭,从而阻止激光输出。
软件
LabSpec 6 光谱软件
用于全系列HORIBA拉曼光谱仪系统的 LabSpec 6光谱软件也可用于模块化拉曼系统。它是专用的拉曼光谱软件包,并提供了许多基本光谱软件所没有的强大功能。
附件
HPLC流通池
这款无荧光熔融石英样品池的容量为20 μL,非常适合在线监测拉曼样品。该样品池有相对较大孔径,用于收集激发光和样品的拉曼信号光,具有高灵敏度。平整的侧面允许大光通量,同时将入射光的散射保持在较低限度。为了使用这个单元,用户还必须有恒温比色皿支架。
标准石英比色皿
该样品池容量为4 mL,横截面为10 mm × 10 mm,并配有Teflon® 塞子以盛放挥发性液体。
小容量的比色皿和适配器
小容量的比色皿有250 µL或500 µL体积可供选择。每个小容量的比色皿都需要一个适配器才能正确安装到标准比色皿支架中。
熔融石英比色皿
这款2 mL至4 mL无荧光熔融石英流通池可以兼容磁力搅拌器,具有10 mm光程,并包括一个白色Teflon® 塞子,可防止样品蒸发。
恒温比色皿支架
恒温比色皿支架可将样品保持在 -20°C至 +80°C的恒定温度下。从5°C到 +80°C,只需用水即可保持温度。低于5°C的温度是通过外部循环温度浴维持。支架还包括一个磁力搅拌器,能够混合混浊或粘稠的样品。对于温度测量,用户必须自备或购买温度浴。
固体样品支架
固体样品支架专为薄膜、粉末、颗粒、显微镜载玻片和纤维等样品而设计。支架由一个带有旋转角度刻度盘的底座组成,底座上有支架、弹簧夹和样品支架。这个支架是MacroRAM的标准配置。
比色皿支架
比色皿支架用于固定标准10 mm x 10 mm比色皿,测量液体。使用额外的适配器,小容量的比色皿或微量比色皿也可以放置在比色皿支架中。这个支架是MacroRAM的标准配置。
SuperHead探头
SuperHead是一种高效远程拉曼探针,可进行原位非浸入性化学分析。SuperHead的目的是将激光束有效地传送到样品材料,收集和过滤返回的拉曼信号。
SuperHead使用单根FC/PC光纤提供激光激发,使用另一根FC/PC光纤进行信号采集。探头内集成的高效过滤器可有效过率激光和拉曼光。
SuperHead可以使用特定附件以非接触/非浸入模式或浸入模式进行测量。
温度浴
对于与温度相关的样品特性研究,请使用温度浴和恒温比色皿支架(见上文)。控制器在外部循环流体,管子通向样品室。温度范围为 –20°C至 +80°C。温度浴槽包含传感器和所有连接线,提供110V和220V版本。
波长
|
785 nm
|
激光器功率
|
7 mW – 450 mW
|
激光器安全性
|
1级,内置样品室;3b级,外部探头
|
光谱色散 (nm mm-1)
|
10.3
|
内置光谱仪相对孔径 f/#
|
3.3
|
内置光谱仪焦长
|
115 mm
|
光谱范围
|
100 – 3400 cm-1 (Stokes)
|
探测器类型
|
Syncerity背照射近红外CCD
|
探测器芯片像素
|
2048 x 70
|
像素尺寸
|
13 µm
|
探测器制冷温度
|
-50°C
|
动态范围
|
42,550:1
|
CCD暗电流 (e-/pixel/s)
|
0.05
|
光谱分辨率
|
8 cm-1 @ 914 nm
|
尺寸(长 x 宽 x 高)
|
432 mm x 432 mm x 381 mm
|
重量
|
20.4 kg
|
环境温度范围
|
15 – 30°C (59 – 86°F)
|
最大相对湿度
|
75%
|
电源
|
通用交流单相输入电源; 100-240 V AC; 电源频率 50 – 60 Hz
|
保险丝
|
One 5 x 20 mm IEC approved, 2.0 A, 250 V, time delay fuse
|
操作系统
|
Windows 10 / Windows 7 (32-bit 或 64-bit)
|
