用于远程拉曼光谱的定制化探头
SuperHead光纤光学探头是一系列高效率的拉曼传感器,能够进行原位、非破坏的化学分析。提供浸入式、高温/高压和集成摄像机版本进行选择。
每个SuperHead探头通过光纤一端连接到激发激光源和另一端连接到光谱仪。其坚固耐用的结构设计确保它能够应对多场景的应用,其中包括真正的工业反应过程监测。SuperHead探头结合了最先进的技术,为用户提供了一种快速有效的拉曼分析工具。
借助于可选配的彩色摄像机,SuperHead可以作为微型采样镜头使用,使得用户在拉曼分析之前精确定位感兴趣区域。压电控制聚焦面,确保最优的信号质量。共焦设计的SuperHead则更进一步,为深度方向上的极致分辨率提供真正的共焦性能,实现区分各个层,并排除衬底的干扰。
-
紧凑、坚固的设计
-
集成彩色摄像机可选
-
共焦光学组件可选
-
可使用浸入式和隔离式探头
-
高压/高温探头
SuperHead是一种高效率的拉曼传感器,能够进行原位、非破坏性的化学分析。拉曼探头的目的是有效地将激光束照射到样品材料上,并收集和过滤返回的拉曼信号。
SuperHead使用一根光纤传输激光进行激发,另一根光纤用于拉曼信号采集。探头中的滤光片组件可以有效的过滤激光和拉曼信号中干扰信号。
SuperHead是为特定波长设计的,有几种版本可供选择。
SuperHead可以使用特定附件工作在非接触/非侵入模式或浸入模式下进行测量。
硬件

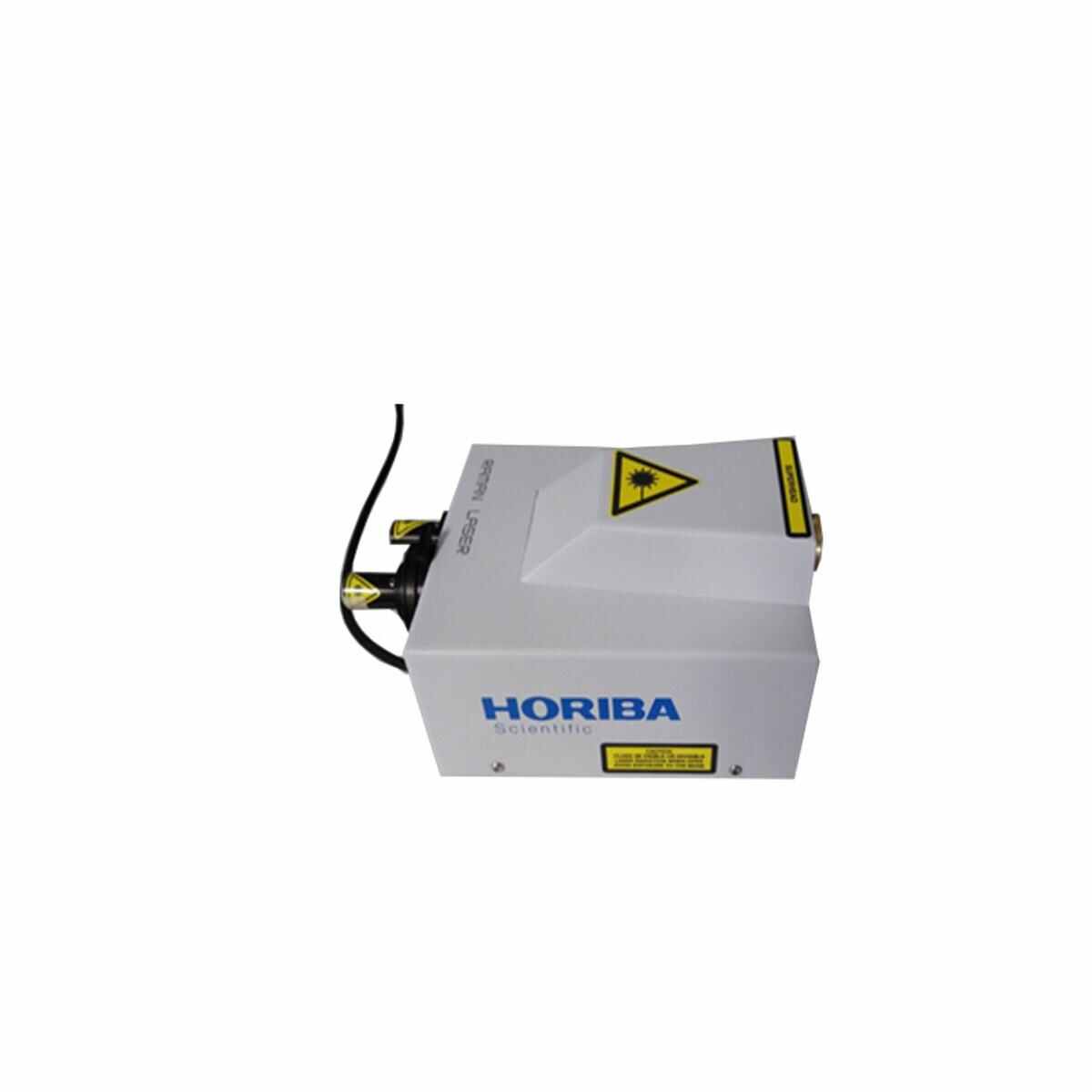

激光器
SuperHead探头可搭载多种激发波长:442nm、457nm、476nm、488nm、514nm、532nm、568nm、633nm、647nm、785nm和1064nm。
探头

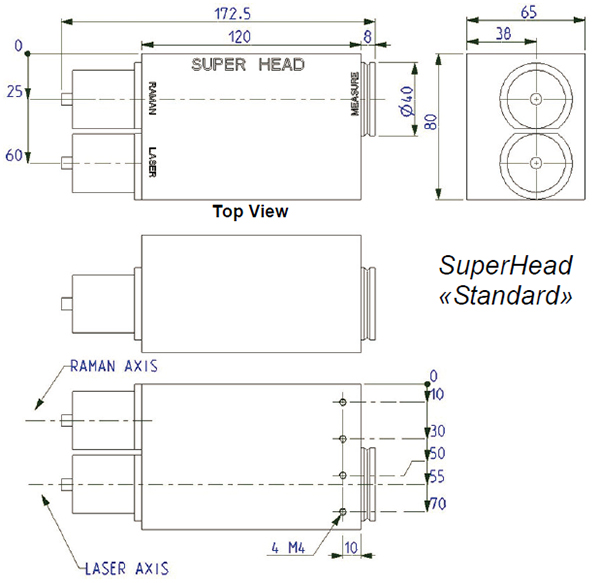

标准的SuperHead光学方案如下所示。使用FC/PC端口光纤将激光激发源引入探头,然后通过物镜或聚焦透镜将激光聚焦在样品表面。一组滤光片组用于“清理”激光线中杂散光和滤除拉曼信号中的激光。
光谱仪
无论从焦长还是分辨率角度考虑,HORIBA提供多种光谱仪供您选择,其中焦长从140mm到550mm供选用。无论您的应用需求是常规筛选、荧光和光致发光成像,还是高分辨率拉曼研究,都有与之匹配的光谱仪可选。
-
低杂散光水平的高精度光谱仪,配有高光谱分辨率选项
-
光栅和取样光学系优化
-
可升级的光谱仪平台,可扩展到荧光光谱、光致发光和光学光谱
单击此处 查看所有可用的光谱仪
探测器
具有不同芯片结构和不同程度的冷却温度的探测器可选,用于集成到您自己的拉曼实验中。
无论是用于快速测量还是针对弱信号的拉曼散射样品测试,都有一个匹配的检测器。
-
用于紫外-可见光谱段的高灵敏度CCD探测器
-
用于近红外响应的线性InGaAs阵列探测器
-
用于低暗电流的深度制冷探测器(热电制冷技术或液氮制冷)
软件
LabSpec 6 Spectroscopy Software
针对所有HORIBA分析和研究级拉曼光谱仪系统设计的LabSpec6光谱软件套件现在也可用于模块化拉曼系统。LabSpec6是作为一个专门的拉曼光谱软件包设计和编写的,包含了许多基础光谱软件无法提供的强大功能。
附件
ConfHead 探头
SuperHead采用共聚焦设计(称为共焦探头)。原理如下图所示:激光束从一根窄芯光纤(通常为10µm)射向样品,产生一个非常小的光斑。散射出来的拉曼光被准直到直径为50–100µm光纤。窄芯光纤和较长的采集焦距使得SuperHead探头具有较高的x-y-z空间分辨能力。
VisHead 探头

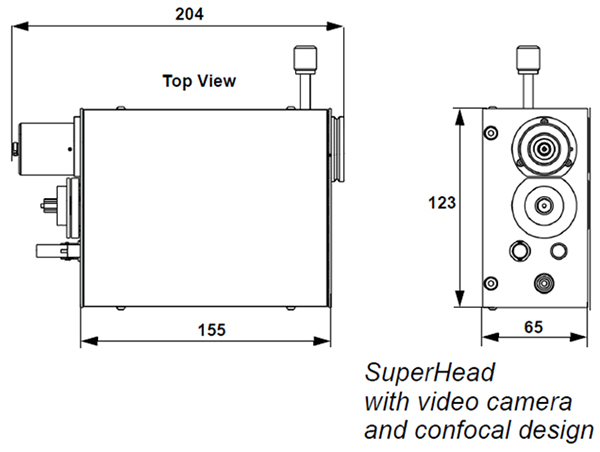

借助于可选配的彩色摄像机,SuperHead可以作为微型采样镜头使用,使得用户在拉曼分析之前精确定位感兴趣区域。压电控制聚焦面,确保最优的信号质量。
DTI 拓展探头
DTI扩展探头用于极端条件下的浸没测量。它由一个外部屏蔽管和一个内部延伸管组成,外部屏蔽管的尖端配有可拆卸石英窗口,内部延伸管配有光学收集元件(透镜或物镜)。
SRI 拓展探头
SRI扩展探头用于浸没或接触测量。它配备了一个具有高数值孔径和短工作距离(通常为100µm)的镧球面透镜。可工作在温度高达300°C、压力高达300 MPa的极端环境下。
三脚架
三脚架可与任何型号的SuperHead探头一起使用。它配有手动XY工作台,用于样品精确定位。
SuperHead 机械臂
SuperHead机械臂可提供安装高度稳定的多轴臂。
