高效、易操作
CombiScope配备了全电动悬臂架和光电二极管定位,具有自动一键点式激光-针尖准直功能。这大大简化了整个系统调整过程,并提供了最高水平的系统再现性。此外,在安装相同或甚至不同类型的新悬臂梁后,样品表面上的相同感兴趣区域(在几微米的重复性范围内)可以很容易地找回并扫描,而无需任何额外的操作。
顶级扫描器
CombiScope配备精密运动控制领导者PI公司提供的闭环、高动态、3轴压电纳米定位扫描器。顶级扫描器是该系统的核心,使其能够实现高线性、高稳固性和高精准性运动。
1300 nm AFM激光器
1300nm原子力显微镜反馈激光和常用的紫外、可见光和近红外拉曼激光(364-830 nm)毫无相互干扰,并且消除了对可见光敏感生物和半导体样品的任何干扰。

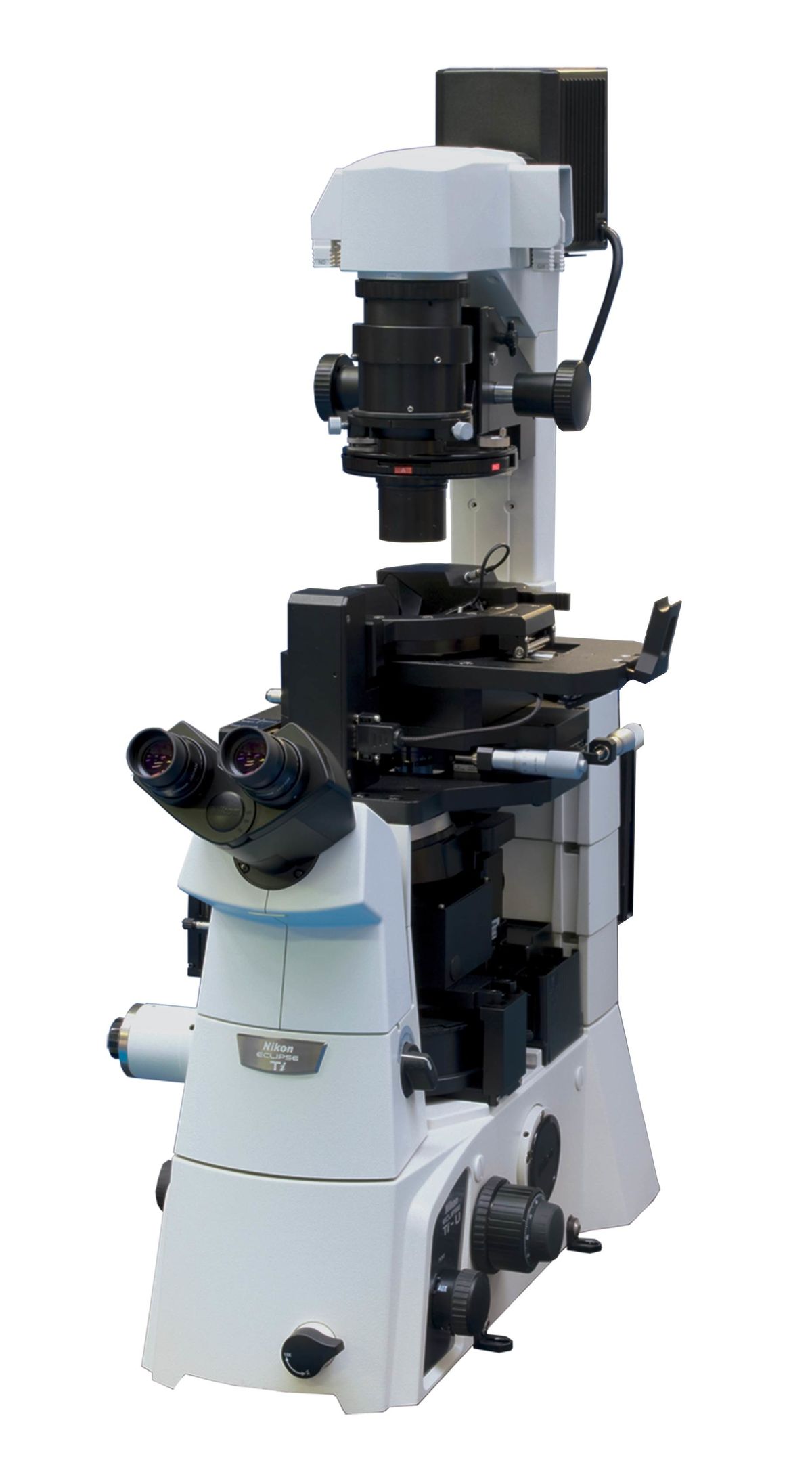

耦合光学显微镜
倒置光学显微镜:尼康Eclipse Ti-U、Olympus IX-71等(具有相位反差和DIC)
平场消色差物镜:顶部100x,NA=0.7;侧向10x,NA0.28
耦合透射和反射(顶部)光路配置,利用光学、拉曼和扫描探针显微镜技术研究透明和非透明样品
在液体中工作的解决方案
标准的CombiScope样品架可容纳所有常见的样品衬底,包括载玻片、盖玻片和35 mm培养皿。特殊设计的液体池具有加热和液体灌注功能,可在生理环境和高达60°C的温度维系下生物样品。
一台仪器即可实现所有操作模式
CombiScope平台在一台仪器中配备了所有现代AFM操作模式,无需任何额外硬件和成本。它包括诸如力模式、纳米蚀刻、压电力显微镜(PFM)、开尔文探针显微镜和调频AFM(内置PLL的动态力显微镜)等特殊应用模式。此外,也可以选配扫描隧道显微镜(STM)头和导电AFM在100 fA–10µA范围内工作(1 nA、100 nA和10µA三档量程自由切换,1nA量程的电流噪声为60 fA)和近场光学显微镜(SNOM)。CombiScope特殊多功能性平台已经成为纳米科学的完美解决方案。
测量模式
空气中接触AFM;
液体接触AFM(可选);
空气中的半接触原子力显微镜;
液体半接触原子力显微镜(可选);
真正的非接触式原子力显微镜;
动态力显微镜(DFM、FM-AFM);
耗散力显微镜;
Top模式;
相位成像;
侧向力显微镜(LFM);
力调制;
导电原子力显微镜(可选);
I-Top模式(可选);
磁力显微镜(MFM);
开尔文探针(表面电位显微镜);
单通开尔文探头;
电容显微镜(SCM)
电力显微镜(EFM);
单通道MFM/EFM(“平面扫描”);
力曲线测量;
压电响应力显微镜(PFM);
PFM Top模式;
纳米光刻技术;
纳米操纵;
STM(可选);
光电流成像模式(可选);
伏安特性测量(可选);
带音叉的剪切力显微镜(ShFM);
音叉法向力显微镜。
液体测量模式(测试头HE001)
接触模式AFM;
半接触原子力显微镜;
Top Mode;
相位成像;
侧向力显微镜;
力调制;
力曲线测量;
纳米蚀刻;
纳米操纵。
SmartSPM扫描器和基座
闭环平板扫描器: 100 µm x 100 µm x 20 µm (±10 %)
扫描器非线性:XY≤0.05 %; Z≤0.05 %
噪声水平:XY≤0.1 nm RMS(200 Hz带宽,电容传感器打开);XY≤0.02 nm RMS(100 Hz带宽,电容传感器关闭);Z<0.1 nm RMS (1000 Hz带宽,电容传感器开)
高频扫描器:XY≥7 kHz; Z≥15 kHz
基座
-
手动样品定位范围:25 mm×25 mm
-
电动SPM测量头定位范围:1.6 mm×1.6 mm
-
电动趋近量程:1.3 mm
-
标准载玻片和盖玻片样品架
-
样品尺寸(可选):≥50.8 mm×50.8 mm×5 mm(中心25 mm×25 mm范围内可以任意区域成像)
AFM测试头HE001
激光波长:1300nm
激光对生物样品无影响;
激光对光电测量无影响
系统噪声:< 0.03 nm
全电动:4步进电机用于悬臂和光电二极管自动对准;
探针通道:为外部操作和探针提供自由通道
顶部和侧向同时光路通道:带平消色差物镜,可同时10x,NA0.28顶部物镜和20x,NA0.42侧向物镜
液体电池(可选)
手动样品定位:15x15mm,定位分辨率1um;
培养皿支架:直径35mm;
液体体积:1.5-2.5ml;
液体交换:双管道
导电力AFM(选购)
电流范围:100fA~10µA;
三档量程自动切换(1nA, 100nA和10µA)
电压范围:-10~ +7V
电流噪声:≤60fA(1nA量程)
兼容倒置光学显微镜:
红外激光对光学成像无干扰;
可兼容以下显微镜:
尼康Ti-E、Ti-U、Ti-S、TE2000;奥林巴斯IX-71,IX-81;
相位反差、DIC和荧光技术(需本征光学聚光器);
可升级到TRIOS平台,用于光谱和TERS操作。
光学显微镜
数值孔径:NA 0.1;
放大倍率:从85x到1050x(19英寸监视器,1/3英寸CCD);
水平视野:4.5~0.37mm;
手动变焦:12.5倍;
粗/精对焦单元:
兼容平显色差物镜:10x,NA 0.28和20x,NA 0.42和100x,NA0.7(取决于AFM测试头)
软件系统
自动准直系统;
自动配置标准测量技术;
自动调节悬臂梁共振频率;
能够处理力曲线;
宏语言Lua,用于编程用户函数、脚本和小构件;
能用DSP宏语言对控制器进行实时编程,无需重新加载控制软件;
在坐标空间处理图像的能力,包括制作横截面、拟合和高达8级的多项式曲面减法;
FFT处理,具有在频率空间处理图像的能力,包括滤波和分析;
纳米蚀刻和纳米操纵;
高达5000x5000像素图像的处理能力
