PX880系列轻型工业压力变送器PX880-015GI PX880-030GI PX880-100GI

OMEGA的PXM309系列工业压力传感器采用了我们的两种精密制造技术。70 mb ~ 3.5 bar 的低压量程及高达20 bar的绝对压力量程使用由不锈钢膜片保护的精密微加工硅传感元件。

返回产品中心

功能特点技术参数资料下载使用说明书

5测量点可溯源校准证书
高精度，±0.25% FS BSL （线性度、滞后性及重复性）
绝大多数量程的总误差范围为1%
反向极性及过压保护
工作温度为 -40 ~ 85ºC (-40 ~ 185ºF)
输出为 0 ~10 Vdc 或 4 ~ 20 mA
终端：电缆，微型DIN或M12连接器
G ¼外螺纹压力接头
IP65环境保护等级

产品描述

OMEGA的PXM309系列工业压力传感器采用了我们的两种精密制造技术。70 mb ~ 3.5 bar 的低压量程及高达20 bar的绝对压力量程使用由不锈钢膜片保护的精密微加工硅传感元件。薄油膜可传送压力，并可确保传感器的高精度和稳定性。量程为7 bar ~ 700 bar的中高表压量程型号使用精密的半导体应变片，应变片直接熔接至不锈钢膜片，形成可确保较长使用寿命和高稳定性的坚固结合体。这些精密技术可在温度为25ºC 时，使绝大多数量程型号具有0.25% FS BSL的高精度和1%的总误差范围。PXM309系列传感器可提供绝对压力或表压（相对压力）型号，并密封至IP65环境保护等级。

规格:
电源电压 反向极性及过压保护
输出为 0 ~ 10 Vdc： 10 mA时为15 ~ 30 Vdc
4 to 20 mA: 9 to 30 Vdc
静态精度为 350 mb ~ 700 bar： 25ºC时为±0.25% FS BSL（包括线性度、滞后性及重复性）
长期稳定性（1年）： 满量程的±0.25%
总误差范围1
    70 mb：±4.5% 表压
    140 mb：±3% 表压
    350 mb： ±1.5% 表压和绝对压力
    1 to 20 bar：±1% 绝对压力
    1 to 700：bar ±1% 表压
注 1：总误差率包括所有精度误差、热误差、量程与零点公差。
隔离（壳体到任何导线）： 1 M Ω at 25 Vdc
压力循环： 1 x 107次满量程循环
压力过载
    70 mb ~ 3.5 bar表压：
    350 mb ~ 20 bar绝对压力： 额定压力的3倍或1.38 bar，以较大值为准
    7 ~ 700 bar表压： 额定压力的两倍
破裂压力
    70 mb ~ 3.5 bar表压： 额定压力的5倍或1.72 bar，以较大值为准
    350 mb ~ 20 bar绝对压力： 额定压力的5倍或1.72 bar，以较大值为准
    7 ~ 700 bar表压： 额定压力的5倍
补偿温度
    70 ~ 350 mbar表压／绝对压力： 0 ~ 50ºC (32 ~ 122ºF)
    1 ~ 700 bar表压： -20 ~ 85ºC(-4 ~ 185ºF)
    1 ~ 20 bar绝对压力： -20 ~ 85ºC(-4 ~ 185ºF)
工作温度： -40 ~ 85ºC(-40 ~ 185ºF)
响应时间： 1 ms
带宽： DC ~ 1 kHz（类型）
压力连接件： G ¼外螺纹
接液部件
    70 mb ~ 3.5 bar表压： 316不锈钢
    350 mb ~ 20 bar绝对压力： 316不锈钢
    7 ~ 700 bar表压： 17-4PH不锈钢
遵循CE的规定： EC55022、EC55011 辐射类 A&B
IEC： 61000-2,-3,-4,-5,-6,&-9
冲击： 50 g 11 mSec半正弦波冲击
振动： ± 20 g

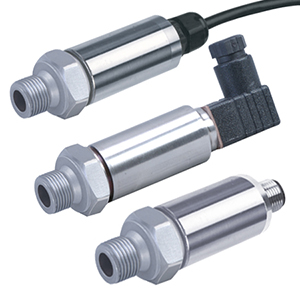

电气连接
    PXM309： 1.5 m (5') 2 芯或 3 芯电缆，输出分别为 mA 或 10V
    PXM319： 微型DIN连接器，内含对接连接器
    PXM359： M12 4针连接器
遵循ROHS规定： 是

重量： 典型150 g，取决于配置
