精密微加工硅传感器
5测量点NIST可溯源校准
可供输出：mV/ V，0〜5Vdc，0〜10Vdc，或4至20 mA
放大型号提供雷电/电涌保护
316L不锈钢壳体和膜片
熔融聚氨酯电缆
出色的温度性能
广泛的补偿温度范围
0.20%标准精度或可选0.08%高精度型号进行精密深度测量
提供表压：通过电缆排放到大气中；密封压：不排放到大气中；或绝对压力：真空参比
反向极性保护
提供保护头锥和干燥剂
标准或定制电缆长度

产品描述

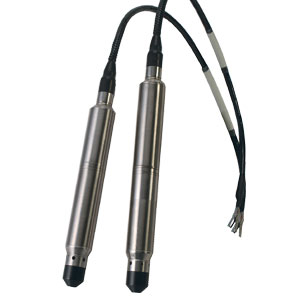

PX709GW系列浸没式深度传感器设计用于在清水或与316不锈钢相容的液体中进行精密液位或深度测量，能够在恶劣的工业环境中可靠使用多年。PX709GW系列采用久经考验的Omega微加工硅技术作为其核心传感器。这项压阻技术将固态应变片呈分子状嵌入一个高度稳定的硅晶片中。硅晶片安装在一个用压敏不锈钢膜片保护的密封腔中，以免遭到外界液体破坏。极少量硅油将膜片的压力传送至硅传感器。电缆采用独特的高压、高温系统模塑到壳体上，以确保上佳的密封质量，实现长寿命和耐用性。采用这项技术制造出的传感器极为坚固、高度稳定，具有卓越的精确度、最小的热效应和长期的可靠性。

规格:
认证: 符合RoHS规定
精度（综合线性度、滞后性和重复性）: 标准±0.20% BSL，或高精度选项"HH"，±0.08% BSL
调零精度: 通常为满量程的± 0.5%，最大满量程的± 1.0% FS（对于≤ 2.5 psi的量程，通常为满量程的± 1.0%，最大为满量程的± 2.0%）
调量程精度: 通常为满量程的± 0.5%，最大满量程的± 1.0% FS（对于≤ 2.5 psi的量程，通常为满量程的± 1.0%，最大为满量程的± 2.0%）（接头朝下在垂直方向进行校准）
传感器壳体与任何电缆之间的最小电阻: 100M @ 50 Vdc（电涌保护前）
压力循环: 至少100万次
长期稳定性（1年）: 通常为满量程的±0.1%
工作温度: -18 ~ 79°C (0 ~ 175°F)，无固体冰
补偿温度: -1 ～ 88°C (30 ～ 190°F)
热效应（补偿范围内）:
零点平衡:
    量程 >5 psi：量程的±0.3%
    量程 ≤5 psi：量程的±0.5%
量程设置:
    量程 >5 psi：量程的±0.3%
    量程 ≤5 psi：量程的±0.5%
带宽: DC ~ 1 kHz（常规）
响应时间: 500 usec，0 ~ 90% 阶跃变化
CE合规性: 符合EN 61326-1:2006关于工业场所的要求（使用91 m (300') 进行认证）
防雷选件（如果包括）: 一体式雷电电涌保护装置，符合IEC-61000-4-5（4级）
冲击: 50 g，11 mS半正弦波冲击，横轴及纵轴
振动: ± 20 g
过压力
    表压和密封压:
    10 inH2O：10倍量程
    1 psi：6倍量程
    2.5 ~ 1000 psi：4倍量程
    绝对值: 5 psia：6倍量程，量程 >5 psia：4倍量程
围阻压力表压
    10 inH2O ~ 5 psi：达1000 psi
    15 ~ 1000 psi：达3000 psi
    绝对压力: 5 ~ 1000 psi：达6000 psia
接液部件: 316L不锈钢
壳体材质: 316L不锈钢
压力连接件: 9/16-18 UNF内螺纹
传感器重量: 通常为285 g (10 oz)，取决于配置
电缆结构: 聚亚氨酯护套，双Kevlar®加固纵条，熔融到外壳，带大型通风管
电缆拉拔强度: 109 kg (240 lb)
电缆导体: 四根24 AWG（19/36绞合镀锡铜线），带ETFE绝缘层。符合 MIL-W-22759/16和SAE AS22759/16的规定
电缆密封: 通过额定深度610 m (2000')的模塑氯丁橡胶护套熔融到外壳

标准电缆长度(ft): 10、15、20、25、30、40、50、60、65、74、100、150、200、300，或者如需其他长度，请联系厂家了解交货时间

PX709GW系列浸没式压力传感器PX709GW-2.5GI PX709GW-2.5GI-15F PX709GW-2.5GI-20FTT
