±0.08% BSL的高精度，包括线性度、滞后性及重复性
广泛的温度补偿范围：-29 ~ 85°C (-20 ~ 185°F)
出色的温度性能跨度：在补偿范围内为±0.5%
含5测量点NIST 可溯源校准
全不锈钢接液部件
响应时间短
具有固态可靠性和稳定性
最小400%的耐受压力
mV/V、电压或电流输出

产品描述

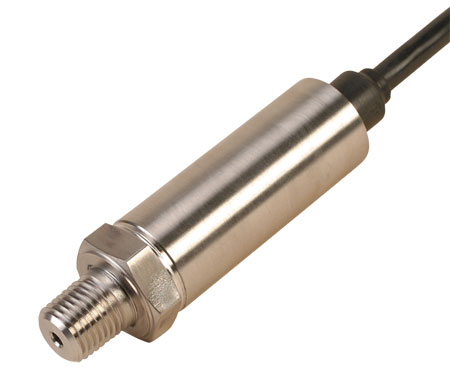

OMEGA的PX409系列高精度传感器双向表压量程型号具有全不锈钢接液部件和焊接结构以及出色的温度补偿，非常适合用于恶劣的工业环境中。
复合压力传感器可提供5种量程，可测量正、负表压，并提供相应的双向输出（±10 mV/V、±5 Vdc及4 ~ 20 mA，环境设置为12 mA）。可提供±10 inH2O ~ ±15 psi的量程。

规格:
输出：
    毫伏： 对于真空为0 ~ 10mV/V，对于复合压力为±10 mV/V
    放大电压： 对于真空为0 ~ 5 Vdc，对于复合压力为±5 Vdc
    电流环路： 4 ~ 20mA（复合压力为 0 psig时为12 mA）
电源要求：
    毫伏： 5 ~ 10 Vdc (2 mA @ 10 Vdc)
    放大电压： 10 ~ 30 Vdc @ 10 mA
    电流环路： 9 ~ 30 Vdc [最大环路电阻 = (Vs-9) x 50]；[温度高于105°C (229°F)时为9 ~ 20 Vdc]
遵循CE的规定： 满足工业辐射和抗干扰标准EN61326
精度（综合线性度、滞后性和重复性）： 最大值为±0.08% BSL，仅可正向校准，电气连接器向上
零点平衡： 通常为满量程的±0.5%，最大值为1%（对于1 psi及以下量程，通常为1%，最大值为2%）
跨距设置： 通常为满量程的±0.5%，最大值为1%（对于1 psi及以下量程，通常为1%，最大值为2%）
工作温度范围： -45 ~ 121°C (-49 ~ 250°F)
[对电压或电流输出为-45 ~ 115°C(-49 ~ 240°F)]
补偿温度：
量程> 5 psi： -29 ~ 85°C(-20 ~ 185°F)
量程≤ 5 psi： -17 ~ 85°C(0 ~ 185°F)
零点热效应（在补偿范围内压力为0 psig时）：
    量程> 5 psi： 量程的±0.5%
    量程≤ 5 psi： 量程的±1.0%
跨距热效应（在补偿范围内）：
    量程> 5 psi： 量程的±0.5%
    量程≤ 5 psi： 量程的±1.0%
长期稳定性（1 年）： 通常为满量程的±0.1%
冲击： 50 g，11 ms半正弦波冲击，纵轴及横轴
振动： 5-2000-5 Hz，30分钟的周期，曲线L，军用标准Mil-Spec 810图514-2-2，纵轴及横轴
响应时间： <1 ms
带宽： DC ~ 1 kHz（常规）
耐受压力（正向）：
    10 inH2O： 满量程的10倍
    1 psi： 满量程的6倍
    2.5 psi及更高： 满量程的4倍（负向为4倍或1个大气压，以较大值为准）
破裂压力：
    10 inH2O ~ 15 psi： 1,000 psi
    15及更高： 3,000 psi
电气终端：
    PX409： 一体化2 m (6')电缆
    PX419： 微型DIN
    PX429： 扭锁式
    PX459： M12
对接连接器：
    PX419： CX5302（内含）
    PX429： PT06F10-6S（单独销售）
环境保护：
    PX409： IP67
    PX419，PX429以及PX459： IP65
接液部件： 316不锈钢
压力端口： ¼-18 NPT外螺纹
校准： 配备5测量点校准证书（对于复合压力量程仅限于正数读数）

重量： 115 ~ 200 g (4 ~ 7 oz)，取决于配置

PX409系列复合压力量程高精度传感器PX409-005CG5V PX409-10WCGV
