高精度(0.08%)
固态传感器持久耐用
卓越的长期稳定性
全不锈钢焊接结构
316L不锈钢接液部件
抗冲击和振动性能达到额定等级
极高的超压等级
具有二层安全壳系统，坚固耐用

产品描述

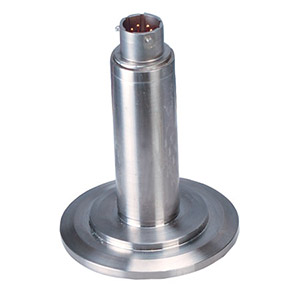

PX409S系列配备11⁄2 or 2"卫生级接头的微加工硅传感器非常适合食品加工、饮料或生物／制药应用以及工业应用中的压力或水平就地清洁的应用，这些应用需要坚固耐用、精度高的传感器。微加工硅传感元件可提供极其稳定的传感器，使传感器具有异常高的精度(0.08%)和广泛的温度补偿范围(-6.7 ~ 85°C (20 ~ 185°F))。其模块化结构可实现大多数配置和接头的快速交付。

规格:
精度： ±0.08%，最佳直线（综合线性度、滞后性及重复性），复合压力型号仅可正向校准
校准： 5测量点NIST可溯源校准，带零点和跨距校正值，沿水平方向校准
零点平衡： 通常为满量程的±0.5%，最大值为±1%（对于量程≤2.5 psi的型号，通常为±1%，最大值为 ±2%）
跨距设置： 通常为满量程的±0.5%，最大值为±1%（对于量程≤2.5 psi的型号，通常为±1%，最大值为±2%）
工作温度范围： -15 to 115°C (-5 to 240°F)
补偿温度范围：
    量程≤ 5 psi： 4.4 to 60°C (40 ~ 140°F)
    量程> 5 psi： -4 to 85°C(25 ~ 185°F)
温度补偿：
补偿范围内的零点和跨距漂移：
    量程≤ 25 psi：
        零点漂移： 1.00%
        跨距漂移： 0.70%
    量程 = 5 psi：
        零点漂移： 0.80%
        跨距漂移： 0.50%
    量程> 5psi：
        零点漂移： 0.50%
        跨距漂移： 0.50%
    26B及26HB气压量程：
        零点漂移： 0.90%
        跨距漂移： 0.50%
外壳和输出终端之间的最小隔离： 100M Ω @ 50 Vdc
压力循环： 至少100万
长期稳定性（1年）： 通常为满量程的±0.1%
冲击： 50 g，11 ms半正弦波冲击（测试条件下）
振动： ±20 g（测试条件下）
带宽： DC ~ 1 kHz（常规）
响应时间： <1 ms
填充液体： NEOBEE M5食品级
遵循CE规定和3A卫生标准74- 05认证： 满足针对工业场所的工业辐射和抗干扰标准IEC61326
环境保护： IP65 或 IP67，取决于电气终端
额定压力： 1½"和2" Tri–GripTM（可与Tri–Clamp®兼容）
接头： 600 psi使用合适的夹钳
超压： 额定压力的4倍至最大额定法兰压力
二层安全壳： 额定压力的6倍至最大压力2,000 psi（非夹钳中）
接液部件： 316L不锈钢

重量： 285 g (10 oz)
