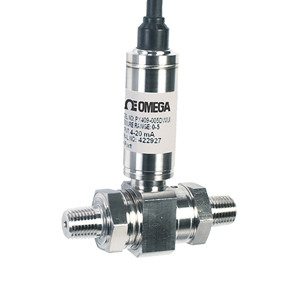

PX409 微加工硅压力传感器-上海亨东仪器有限公司

精密微加工硅芯
5测量点NIST可溯源校准
高稳定性、低漂移
全不锈钢焊接结构
316L不锈钢接液部件
出色的温度性能
广泛的补偿温度范围
耐用，使用寿命长达100万次
具有二层安全壳，坚固耐用
可提供定制规格

产品描述

这些湿／湿差压型号拥有微加工硅传感器的所有卓越性能。它们坚固耐用的不锈钢传感器非常适合工业、汽车或航空等需要湿／湿传感器的条件恶劣的应用。这些传感器可用于测试工作台、过滤器监控、液压、流量，或水／废水应用，工厂或气动空气、皮托管、空气速度以及其他工业或航空应用。固态硅芯和全不锈钢接液部件使传感器具有很长的、可靠的使用寿命，还具有卓越的长期稳定性。

规格:
精度： 0.08% BSL，综合线性度、滞后性及重复性
传感器壳体与任何线缆之间的最小电阻： 100 MΩ
工作温度：
    mV/V和5 ~ 10 Vdc输出型号： -45 ~ 121°C (-49 ~ 250°F)
    mA输出型号： -45 ~ 115°C (-49 ~ 239°F)
补偿温度范围：
    10 inH2O ~ 5 psi： -17 to 85°C (1 to 185°F)
    15 ~ 1000 psi： -29 to 85°C (-20 to 185°F)
热精度：                          零点               跨距
补偿温度范围内的漂移百分比
    10 inH2O ~ 1 psi： ±1.00%     ±1.00%
    2.5 ~ 1000 psi：     ±0.50%     ±0.50%
压力循环： 至少100万次
长期稳定性（1年）： 通常为满量程的±0.1%
带宽： DC ~ 1 kHz（常规）
响应时间： <1 ms
遵循CE的规定： 符合EN1326-1：2006关于工业场所的要求
冲击： 50 g，11 ms半正弦波冲击，纵轴及横轴
振动： 5-2000-5 Hz，30分钟的周期，曲线L，军用标准Mil-Spec 810图514-2-2，
纵轴及横轴
接液部件： 316L不锈钢
管路／静态压力： 两侧同时施加最大500 psi的压力
耐受压力（差压）：
    10 inH2O量程 = 量程的10倍
    1 psi量程 = 量程的6倍
    2.5 ~ 750 psi量程 = 量程的4倍
    1000 psi量程 = 量程的3倍
高压侧围阻压力（差压）：
    10 inH2O ~ 5 psi量程： 达1000 psi
    15 ~ 1000量程： 达3000 psii
压力端口： ¼ NPT外螺纹
电气终端：
    PX409： 2 m (6')电缆
    PX409C： 2 m (6')电缆，带½ NPT线管接头
    PX419： 微型DIN（含对接连接器）
    PX429： 扭锁式（对接连接器单独销售)
    PX459： M12 连接器
PX429对接连接器： PT06F10-6S

重量： 最重200 g (7 oz)

PX409系列产品资料

暂无记录

PX409 微加工硅压力传感器PX409-10WDWUV PX409-001DWUV PX409-2.5DWUV

功能特点技术参数资料下载使用说明书

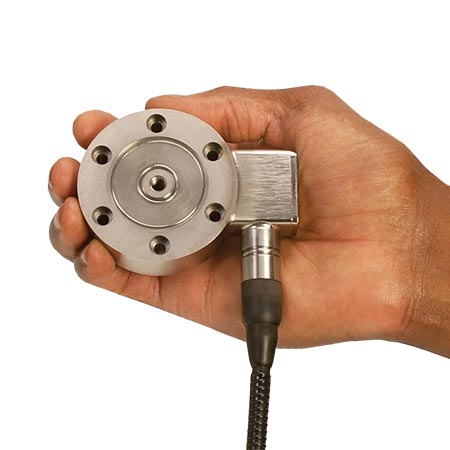

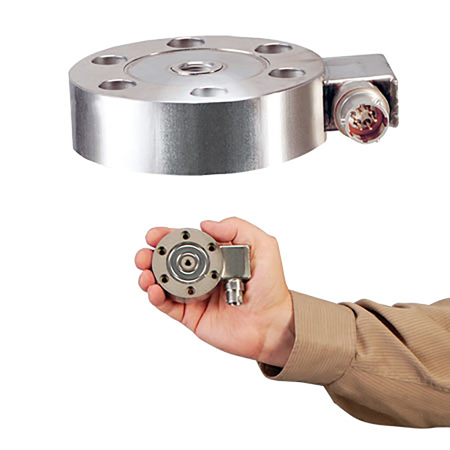

超薄煎饼风格称重传感器LCHD-10 LCHD-500 LCHD-25 LCHD-50 LCHD-100

低轮廓称重传感器 LSHD-250 LSHD-50 LSHD-25 LSHD-10 LSHD-100

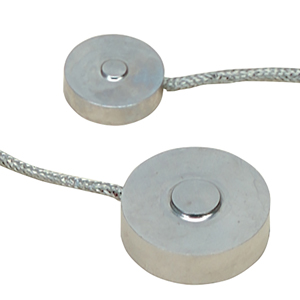

超小型工业压缩称重传感器 LCKD-1KG LCKD-5 LCKD-50 LCKD-100 LCKD-250
