PX309系列全不锈钢传感器-上海亨东仪器有限公司

1、2和5 psi低压量程
坚固耐用的固态设计
全不锈钢
高稳定性、低漂移
精度为0.25%
符合RoHS规定
达到IP65保护等级

产品描述

表压/绝对压力
0~5Vdc和4~20mA输出
0-1至0-10,000 psi
0-70 mbar至0-690 bar

规格:
激励电压: 9 ~ 30 Vdc (<10 mA) （反向极性和过压保护）
输出: 0 ~ 5 Vdc
精度: 25ºC温度下为 ±0.25% FS BSL （包括线性度、滞后性及重复性）
量程设置: ±2% FSO；对于1和2 psi量程，为±4%
量程设置: ±2% FSO；对于1和2 psi量程，为±4%
总误差范围: ±2% FSO，包括线性度、滞后性、重复性、热滞后及热误差（例外情况：1 psi = ±4.5%，2 psi = ±3%）
长期稳定性（1年）: 通常为±0.25%
常规寿命: 1亿次循环
工作温度: -40 ～ 85°C (-40 ～ 185°F)
补偿温度:
    >5 psi量程: -20 ～ 85°C (-4 ～ 185°F)
    ≤5 psi量程: 0 ～ 50°C (32 ～ 122°F)
耐受压力:
    psia和≤50 psig: 容量的3倍或20 psi，以较大值为准
    ≥100 psi: 容量的2倍
破裂压力: 容量的5倍或25 psi，以较大值为准
响应时间: <1 ms
冲击: 50 g，11 ms半正弦波冲击
振动: ±20 g
接液部件: 全psia及1 ~ 50 psig量程为316不锈钢；100 ~ 10,000 psig量程为17-4 PH不锈钢
压力端口: ¼-18 MNPT

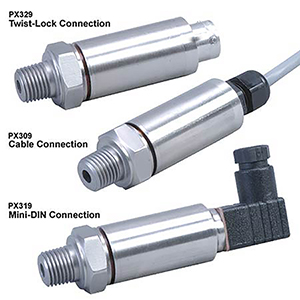

电气连接:
    PX309: 1.5 m (5')长3芯电缆
    PX319: 微型DIN连接器，内含配对连接器
    PX329: 扭锁式连接器，配对连接器单独销售(PT06V-10-6S)
重量: 最重155 g (5.4 oz)

注: 100 psig及以上量程的设备，压力端口可承受真空而不会发生损坏。有关其他性能规格，请咨询工程部门。
