功能特点技术参数资料下载使用说明书

易于阅读的25 毫米 (1”英寸) 背光LCD显示屏
精度高达0.08%（典型值）
高位低位报警标准
读数最小值/最大值/平均值
模拟输出：用户可选择0至5 Vdc、0至10 Vdc或4至20 mA（所有模拟输出类型都需要外部24 Vdc电源）
可免费下载数据记录和绘图软件
无线发射器选项可将读数发送到远程位置
经测试符合工业CE标准
电池供电，电池使用寿命长
5点NIST可追溯校准证书

产品描述

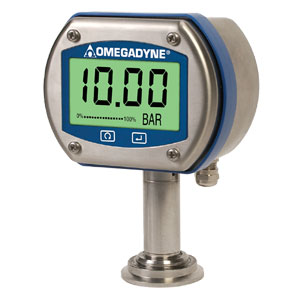

OMEGA的DPGM409S公制系列卫生/CIP数字压力表采用坚固的316不锈钢外壳，专为冲洗和船舶应用而设计，带有精度为0.08%的压力传感器，其接液部件和主体材质为316L不锈钢。所以它是一款极其耐用的数字压力表，非常适合在恶劣的工业环境中使用。25 mm (1") 大显示屏在最远 11 m (36') 的距离内可轻松读取。可提供表压、密封表压、复合表压、绝对压力、真空压力和大气压力版本的机型。标准功能包括高度稳定的硅传感器、可选择的 MIN (最小值)/MAX (最大值)和AVG (平均值)读数、高位和低位报警以及外部供电的用户可选模拟输出。带有软件的可选无线发射器功能允许将信号传输到远程位置，例如用于绘图和数据记录的PC。电源来自内部长寿命电池（随附）或外部提供的直流电压源。每台设备都提供可免费下载的配置软件，允许用户通过标准USB接口（包括电缆）连接到电脑，并选择各种用户可配置的功能，包括更新率、阻尼、单位、背光和自动关机。模拟输出也可以独立于显示器进行缩放。

对于2"配件：将型号中的“S15”更改为“S20”无需额外费用

注：带无线选项的机型仅获准在美国、加拿大和欧洲使用。

规格
符合RoHS标准
符合CE标准： 符合工业场所的工业辐射和抗扰度标准 IEC61326
精度： ±0.08% 最佳直线典型值（线性、滞后和重复性结合）
校准： 具有零值和量程值的5点NIST可溯源校准，在水平方向校准（复合仪表型号仅在正方向校准）。水平方向校准
零点平衡： ±0.5% FS典型值 ±1% 最大值（范围≤170 mb ±1% 典型值 ±2% 最大值）
量程设置： ±0.5% FS典型值 ±1% 最大值（范围≤170 mb ±1% 典型值 ±2% 最大值）
储存/工作温度范围：-15至115℃（-5至240℉）
补偿温度范围：
    范围 ≤350 mb: 4.4 to 60°C (40 to 140°F)
    范围 >350 mb: -4 to 85°C (25 to 150°F)
零点和量程漂移补偿范围：
    范围 ≤170 mb: 零点： 1.00%
    量程： 0.70%
    范围 ≤350 mb: 零点： 0.80%
    量程： 0.50%
    范围 > 350 mb: 零点： 0.50%
    量程： 0.50%
    550 & 880HB 气压范围：零点：0.90%
    量程： 0.50%
外壳和输出终端之间的最小绝缘电阻： 100M Ω @ 50 Vdc
模拟输出： 用户可选择 0 至 5 Vdc, 0 至 10 Vdc 的 4 至 20 mA （所有模拟输出类型都需要外部24 Vdc电源）
注：复合量规系列具有等于其满量程的单向模拟输出；即-1至+1 bar = 0至10 Vdc。
设置跳线以选择电流或电压： 0至5 Vdc、0至10 Vdc或4至20 mA的软件选择
模拟输出电缆： 2.7 m (8.9') 含铁氧体磁芯
模拟输出精度： 0.08% 典型值 (0.15% RF场中最大 @ 10V/m)
压力转换： 250,000, 最低
长期稳定性（1 年）： ±0.1% FS 典型值
填充液： NEOBEE M5 食品级
通过3A卫生规范74-05 环境保护： NEMA 4X (IP65) ，取决于电气终端
压力等级： 1½" 和 2" Tri-Grip™ 接头 (兼容 Tri-Clamp^®): 40 bar 使用合适的夹具
过压： 4 x 额定压力至最大额定法兰压力
二级安全壳 6 x 额定压力，最大138 bar（不在夹具中）
显示屏： 4 位LCD，用户可选择背光，（9999 个）25 毫米（1 英寸）字符高度
计算机接口： 用于设置的UBS接口，包括电缆
样品/显示范围： 用户可选择 0.35 至 30 秒（预设为 1/秒）
电源： 包括一个 3.6V 8.4 Ah 容量锂电池（C 电池）（两个带无线选项）（备用电池型号 BATT-C-3.6V
电池寿命（典型值）： 长达4年
外壳材质： 316不锈钢和ABS中心垫片
外壳表面处理： 电解抛光
外壳环保等级： 防风雨，NEMA 4X (IP65)
连接位置： 下部（头部旋转至位置显示）
前面板功能
背光： 手动打开/关闭背光
最小值/最大值： 调用最小值/最大值
零/清除： 零显示或清除最小值/最大值
软件设置（通过USB）
更新率： 4个选项；每秒 10次、5次、2次、1次
单位： psi、inHg、 inH₂O, bar、mbar
锁：允许锁定前面板功能
报警： 用户可选择高低报警限值（集电极开路）
背光： 开/关，10 秒，30 秒，1 分钟，5 分钟
无线发射器（可选）： 通道数、传输速率、报警、传感器偏移、图表记录、数据记录
校准： 零位和量程
过量程指示 "_ _ _ _"
无线选项规格
传输采样率： 用户可编程范围：1个样本/2分钟到1个样本/2 秒
射频 (RF) 收发器载体： ISM 2.4 GHz
射频输出 10 dBm (10 mW)
射频链路范围：
    户外（视线）： 可达 120 m (400')
    室内/城市： 可达 40 m (130')
随附软件： 需要 ^® 7 (32 bit); XP, Vista
到主机的数据传输： 压力读数、环境温度读数、射频发射强度和电池电量
尺寸：
    显示屏： 115 深 x 89 宽 x 74 mm 高 (4.5 x 3.5 x 2.9")
    传感器： 显示屏下方 72 至 89mm （2.8 至 3.5"）长

重量： 900 g (2 lb) 典型值取决于配置

数字压力表卫生/就地清洁应用 DPGM409S15-070HG DPGM409S15-007BG DPGM409S15-025HG DPGM409S15-170HG DPGM409S15-350HA
