包含5测量点的NIST可溯源校准
易于读数的25 mm (1")背光LCD显示屏
精度高达0.08%
标配上限和下限报警
最小／最大／平均读数
用户可选模拟输出： 0 ~ 5 Vdc、0 ~ 10 Vdc 或 4 ~ 20 mA
随附的设置和服务软件允许通过USB连接进行快速维护和校准
无线变送器选配件可将读数发送至远程位置，并包括绘图和数据记录软件
通过CE认证
电池供电，电池寿命长

产品描述

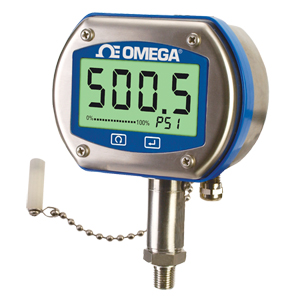

OMEGA的DPGM409数字压力表配备专为冲洗及海上应用设计的坚固316不锈钢外壳、精度达到0.08%的压力传感器以及316L不锈钢接液部件和壳体。因此，这款数字压力表极为坚固耐用，适用于严苛的工业环境。25 mm (1")的大显示屏可在11 m(35')的距离清晰读数。提供的型号包括表压、密封压、复合压力、绝对压力、真空和大气压。标配功能包括高度稳定的硅传感器、可选的最小／最大和平均读数、上限／下限报警以及外部供电用户可选的模拟输出。配备软件的可选无线变送器能将信号传输到远程位置（如PC）进行绘图和数据记录。通过具有长寿命的内置电池（附送）或外部直流电源供电。每台设备均随附配置软件，能让用户通过标准USB连接口（附送电缆）连接到PC，并选择各种用户配置功能，包括更新速率、单位和背光。

规格:
符合RoHS规定
CE合规性: 当使用3 m (9.8')的模拟输出电缆和随附的铁氧体磁心时，符合EN1326-1:2006关于工业场所的规定
精度（综合线性度、滞后性和重复性） : ±0.08% BSL（复合压仅可正向校准）
温度:
    储存温度: -40 ～ 82°C (-40 ～180°F)
    工作温度: -18 ～ 66°C (0 ～ 150°F
热效应（在工作范围内） :
零点平衡:
    范围 >5 psi: 量程的±0.3%
    范围 ≤5 psi: 量程的±0.5%
量程设置:
    范围 >5 psi: 量程的±0.3%
    范围 ≤5 psi: 量程的±0.5%
传感器壳体与任何电缆之间的最小电阻: 100MΩ @ 50 Vdc
压力循环: 至少100万次
长期稳定性（1 年）: 通常为满量程的±0.1%
模拟输出: 用户可选0 ~ 5 Vdc、0 ~ 10 Vdc或4 ~ 20 mA（需要外部24 Vdc电源）
注: 复合压力范围具有等于其满量程的单向模拟输出，即-15 ~ +15 psi = 0 ~ 10 Vdc。
    设置跳线可选择电流或电压软件选择
    0 ～ 5 Vdc、0 ～ 10 Vdc或4 ～ 20 mA
模拟输出
    电缆: 2.7 m (8.9')，带铁氧体磁心
    精度: 通常为0.08%（10V/m射频场中最大0.15%）
过压力: 表压和密封压
    10 inH2O: 10倍量程
    1 psi: 6倍量程
    2.5 ~ 3500 psi: 4倍量程
   5000 psi: 最大15,000 psi
绝对压力/大气压范围
    5 psia: 6倍量程，范围 >5 psia，4倍量程
    5000 psi 范围: 达15,000 psia
围阻压力: 表压
     10 inH2O ~ 5 psi: 达1000 psi
     15 ~ 1000 psi: 达3000 psi
     1500 ~ 5000 psi: 达15,000 psi
 绝对压力／大气压:  5 ~ 1000 psi：达6000 psia
 显示屏: 4位数字LCD，用户可选背光，  （9999计数）25 mm (1")字符高度
 计算机接口: 用于设置的USB连接， 含电缆
 采样/显示范围: 用户可选0.38 ~ 30 sec  （预设为1/sec）
 电源: 含一节3.6V 8.4 Ah锂电池  （C电池）（对于无线选件， 则提供两枚）（备用电池零件号 BATT-C-3.6V）
 电池寿命（常规）: 可达4年
 外壳:  
    材质: 316不锈钢和ABS中心垫圈
     表面处理: 电镀
     环境等级:  防水，NEMA 4X (IP65)
 传感器接液部件:  316L不锈钢
 压力连接口: 1⁄4-18 NPT外螺纹
 连接位置: 下部
 外形尺寸:
     显示屏: 115（高） x 89（宽） x   74 mm（厚）(4.5 x 3.5 x 2.9")
     传感器: 显示屏下方 72 ~ 89 mm长   (2.8 x 3.5")
 重量: 900 g (2 lb)典型，取决于配置
 前面板功能 背光: 手动开／关背光
 最小／最大值: 调用最小／最大值
 归零／清除: 归零显示或清除最小／ 最大值
 软件设置（通过USB） 更新速率: 4个选项：每秒10、 5、 2或1次
 单位: psi、inHg、inH2O、bar、mbar、hPa
 锁定: 允许锁定前面板功能
 报警: 用户可选“上限”和“下限”报警限值  （开路集电极）
 背光: 开／关、10 sec、30 sec、 1 min、5 min
 无线变送器（可选）: 通道编号、 传输速度、报警、传感器偏移、 图表记录、数据记录
 校准: 归零和量程
 超出范围指示: “_ _ _ _”
 无线选件规格 传输采样率: 用户可编程：从1个采样/2分到1个采样/2 秒
 射频(RF)收发器  载波: ISM 2.4 GHz
 射频输出: 10 dBm (10 mW)
 射频链路范围:  
    室外（视线内）:  最远120 m (400')
     室内／市区: 最远40 m (130')
 随附的软件: 需要Windows®  7（32位)；XP或Vista

 传输到主机的数据: 压力读数、环境温度读数、射频传输强度及电池电量水平
