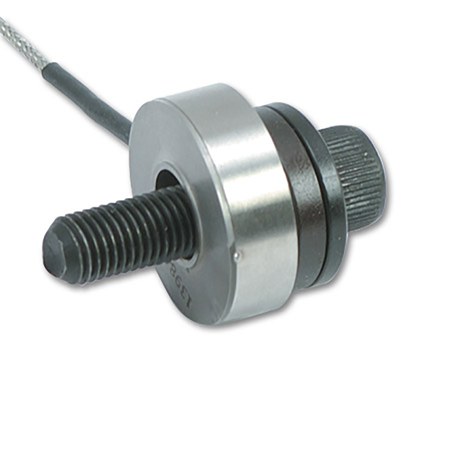

载荷垫圈用于测量螺栓压缩力标准及公制型号-上海亨东仪器有限公司

功能特点技术参数资料下载使用说明书

容量为200 kN/200,000 lb
紧凑设计
内含球形垫圈
内含负载按键
在与螺栓配合使用时推荐采用球形垫圈
在用作压缩称重传感器时推荐采用负载按键

产品描述

压缩 0-200 lb至0-200,000 lb 0-1000至0-200 kN

规格:
激励： 10 Vdc（最大值为15V）
输出： 2 mV/V
精度（综合线性度、滞后性及重复性）：
    ≤10K lb/50 kN： ±0.5% BFSL
    >10K lb/50 kN： ±0.75% BFSL
零点平衡： ±4.0% FSO
工作温度范围： -40 ~ 127°C (-40 ~ 260°F)
补偿温度范围： 16 ~ 71°C (60 ~ 160°F)
热效应：
    零点： ±0.018% FSO/°C
    跨距： ±0.018% FSO/°C
安全过载： 容量的120%
极限过载： 容量的200%
电桥电阻：
    <50K lb/200 kN： 最小350 Ω
    =50K lb/200 kN： 700 Ω
满量程变形： 0.001"（典型值）
结构： 不锈钢

电气： 1.5 m (5')绝缘屏蔽电缆
