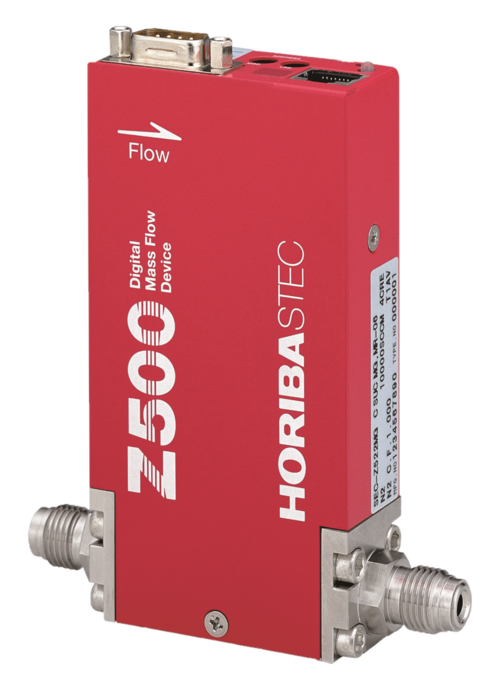

HORIBA SEC-Z500X 质量流量控制器适具有多量程/多气体功能,用户能够快速方便地现场更改气体类型或满量程流量。
该质量流量控制器具有高精度(+/- 1.0% 设定点)、压电阀、高速响应和全金属特性,可提高制程良率,简化零件管理。支持数字/模拟、DeviceNet™ 和 EtherCAT® 通信模式。
SEC-Z500X 质量流量控制器适用于各种应用以及半导体制造
-
高精度 ±1.0% 设定点
该质量流量控制器的线性度由多项式近似曲线补偿,并实现在所有流量控制范围内的高精度。为提高实际气体精度,不同工艺气体的标定数据由 HORIBA STEC 公司的标准气体测量系统测量。
-
高速响应
装配“可变 PID 系统”,可在任意两个设定点之间实现 1 秒响应。可变 PID 根据流量点设置不断变化。在满量程流量和气体发生变化时优化 PID 系数。
-
多气体/多量程解决方案
配置软件可以快速方便地更改规格。一个重要特征是无需从气体控制面板或管道上拆除质量流量控制器,即可进行更改。减少了所需的备用质量流量控制器的数量,节省时间和成本。
主要特性
1) 多种气体及多种流量范围, 可以自由地指定气体类型及更改满量程流量, 现场设定;
2) 超高精度:±1.0% S.P. (25-100% F.S.); ±0.25% F.S. (≤25% F.S.);
3) 快速响应:< 1秒 (全量程范围内,任意设置点);
4) 非常方便的现场设置操作;
5) 多种气体及多种流量范围能力集成于一颗质量流量控制器,可以最大限度地减少库存;
6) 与现有模拟式质量流量控制器完全兼容;
7) 模拟通信与数字通信(DeviceNet)可同时进行;
气体接触部件材料:SUS 316L不锈钢(1sccm ~ 50slpm F.S. 类型);
SUS 316L不锈钢,Viton(氟化橡胶-密封),PTFE(聚四氟乙烯),磁性不锈钢(100 ~ 200slpm F.S. 类型)
满量程流量
SEC-Z512KX
|
1/2sccm
|
SEC-Z512X
|
10sccm-10slpm
|
SEC-Z522X
|
22slpm-50slpm
|
SEC-Z532KVX
|
100slpm
|
SEC-Z542KVX
|
200slpm
|

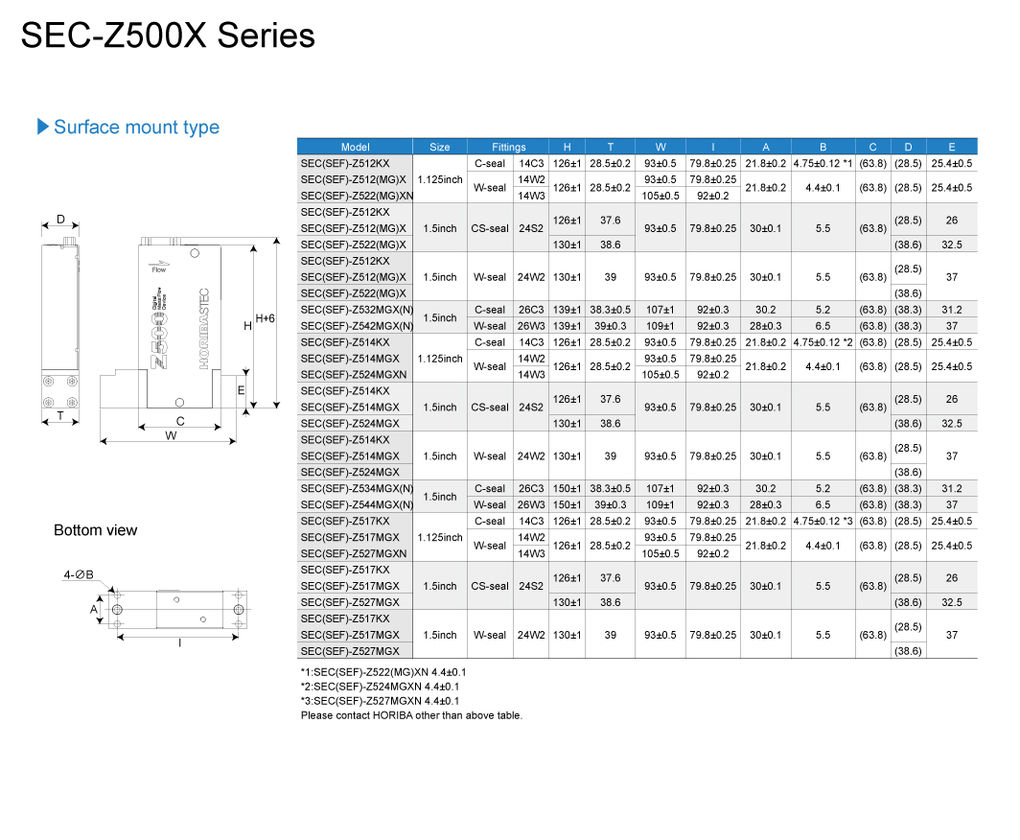

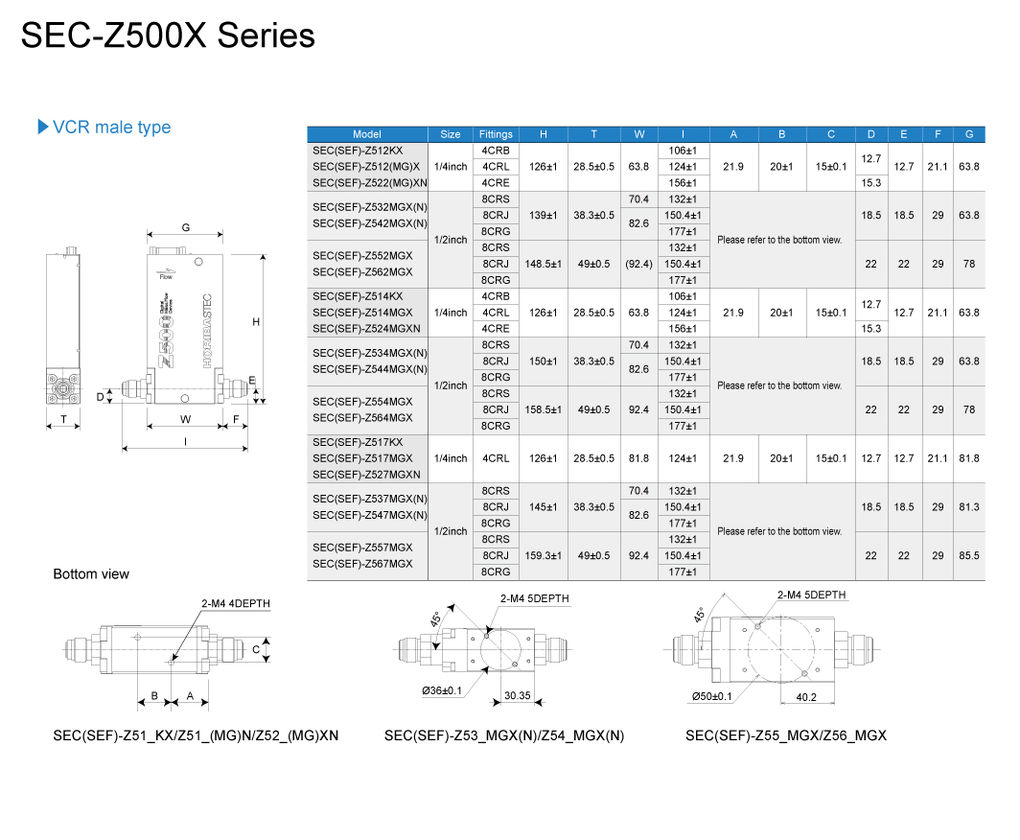

外形尺寸
畅销型号: SEC-Z514MGX、SEC-Z524MGM。
可选低成本数字型:SEC-N112MGM、SEC-N114MGM、SEC-N122MGM、SEC-N132MGM、SEC-N142MGM。
可选低成本模拟型:SEC-E40、SEC-E50、SEC-E60、SEC-E40MK3。
SEC-Z514MX、SEC-Z524MGM属于SEC-500X系列,多种气体及多种流量范围数字式质量流量控制器
